API 게이트 웨이

What is API 게이트웨이

API 게이트웨이는 API 클라이언트와 서비스 사이에 프록시 처럼 위치하여, 클라이언트로 부터 온, API 요청을 받아서, 서비스로 라우팅 하는 역할을 한다.

각각의 서비스에서 구현해야 하는 기능을 API 게이트웨이단으로 통합함으로써, 서비스 개발을 간편하게 할 수 있고, 메세지 포맷 변경이나, 플로우 컨트롤과 같은 고급 기능을 사용하여, 기존 API 호출에 추가적인 기능을 더할 수 있는 유연성을 더할 수 있게 된다.


여러가지 기능이 있겠지만, 크게 아래와 같이 5가지로 나눠볼 수 있다.

  • 인증

  • 모니터링,로깅

  • 플로우 컨트롤

  • 메시지 변경

  • 오케스트레이션(매쉬업)





<출처 : 마이크로소프트 애저 홈페이지>


인증

API를 호출할때, API 호출에 대한 인증을 수행한다. 서버간의 API 통신일 경우에는 간단하게 API 키를 사용하는 방법등이 있고, 다수의 클라이언트 (모바일 단말, 웹 자바스크립트 클라이언트)의 경우에는 사용자 계정 인증 후에, JWT 토큰을 발급하는 방식이 있다.

모니터링 & 로깅

API 호출에 대한 모니터링을 통해서 API 별 응답시간, 장애율,호출 횟수를 모니터링 할 수 있게 하고, 경우에 따라서 개별 API 호출을 로깅한다.

Metering & Charging

API를 대외로 서비스 하는 경우, API의 호출량을 모니터링 해야 하는데, 이 양을 기반으로 해서 API 서비스 호출 횟수를 통제하거나 또는 유료 API의 경우에는 과금을 해야 하기 때문에, 대외로 서비스를 하는 오픈 API 플랫폼인 경우에는 이러한 기능이 필요하다.

메시지 플로우 컨트롤

메시지 플로우 컨트롤은 클라이언트로 부터 들어온 메시지의 흐름을 바꾸는 방법인데, 예를 들어 같은 API라도 버전에 따라서 구버전과 새버전으로 트래픽을 9:1로 라우팅하는 카날리 배포 방식이라던지, 들어온 API를 클라이언트의 위치에 따라 미국이나,한국에 있는 서비스로 라우팅을 하는 등의 로직을 구현할 수 있다.

Limiting (throttling)

조금 더 고급화된 구현방법으로는 Limiting 기법이 있는데, 특정 API에 대해서 정해진 양 이상의 트래픽을 받지 못하도록 하여, 서비스를 보호하거나 또는 유료 API 서비스인 경우 QoS (Quality Of Service)를 보장하기 위해서 특정 양까지만 트래픽을 허용하도록 컨트롤할 수 있다.

메시지 변환

메시지 변환은 고급 기능 중의 하나인데, 헤더에 있는 내용을 메시지 바디로 붙이거나, 다른 API를 호출해서 응답메시지를 두 API를 합해서 응답을 해주는 기능등을 구현할 수 있다.

프로토콜 변환

그외에도 서로 다른 프로토콜에 대한 변환이 가능한데, 예를 들어 클라이언트로 부터는 gRPC로 호출을 받고, API서버로는 REST로 호출한다던가. SOAP/XML 기반의 메시지를 REST로 변환하는 등의 기능 구현이 가능하다.

호출 패턴 변환

API 서버가 큐를 기반으로한 비동기 메시지 처리 패턴일때, API 게이트 웨이에서 이를 동기화 처리 패턴으로 바꿔서, 클라이언트 입장에서는 동기로 호출을 하면, API 서버에서는 비동기로 호출하는 형태와 같이 호출 패턴을 변화시킬 수 있다.

오케스트레이션(매시업)

API 클라이언트가 한번 호출을 할때, 동시에 여러개의 API를 호출하도록 API 게이트웨이에서 호출을 해주는 방식이다. 예를 들어 API 클라이언트가 “상품 구매" 라는 API를 호출 하였을때, API 게이트웨이가 “상품 구매" API 서비스를 호출하고, “상품 추천" 이라는 API도 호출해서, 클라이언트로 구매 완료 메시지와 함께 추천 상품 리스트를 한번에 리턴하는 방식이다.


경량형 게이트웨이와 중량형 게이트웨이

API 게이트 웨이는 근래에 마이크로 서비스가 각광을 받으면서 언급되기 시작하고 있지만, 사실 API 게이트 웨이라는 기술 자체는 오래된 기술이다. API 게이트 웨이 이전에는 SOA 제품군의 일부로 ESB (Enterprise Service Bus)가 SOAP/XML 웹서비스 기반으로 이러한 역할을 해주었는데, 잘못된 구현 패턴을 사용해서 문제가 된 케이스가 많다. 예를 들어서 과도하게 오케스트레이션 기능을 사용하였을 경우 API 게이트웨이 자체에 부하가 걸려서 전체 API 서비스에 성능 문제를 야기 하거나, 또는 파일 업로드 요청을 API 게이트 웨이를 통해서 함으로써 게이트웨이의 부하때문에 성능 문제가 생기는 경우가 있었다.

SOAP/XML에서 REST API로 오면서, API 게이트웨이도 이러한 문제를 피하는 패턴형식으로 API 게이트 웨이가 포지셔닝이 달라졌다. 사실 매시업이나, 메시지 라우팅, 메시지 변환등과 같은 기능들은 사실 사용되는 일이 그렇게 많지 않고, 클라이언트단에서 처리해도 충분하기 때문에, 이러한 고급 기능 보다는 API 인증, 로깅/모니터링 위주의 최소한의 기능만 가지면서 경량화된 형태로 배포 및 운영이 간편한 경량형 API 게이트 웨이들이 소개 되기 시작하였고, 반대로 오픈 API를 고객을 대상으로 제공하면서 메시지 변환이나, 과금등 고급 기능을 제공하는 중량형 API 게이트 웨이들도 꾸준히 제품들이 제공되고 있다.


이러한 제품들에 대한 명시적인 구분은 없지만, 필자의 기준으로 봤을때, 경량형 API 게이트 웨이는 Kong등을 들 수 있고, 중량형 API 게이트 웨이는 APIgee, MuleSoft 등을 들 수 있다.


전통적으로 중량형 API 게이트웨이의 아키텍쳐 구조는 API 게이트웨이가 클러스터 형태로 배포 된 후에, 그 뒤에 API 서버들이 배포되는 형태라면, 경량형 API 게이트웨이는 nginx나 node.js와 같은 가벼운 프록시 서버로 배포하고, 용량이 필요하다면 개별의 인스턴스들을 스케일링으로 늘리는 방법을 사용한다. 근래에는 중량형 API 게이트 웨이도 이러한 구조를 많이 참고해서 구조를 개선하고 있다.

쿠버네티스와 API 게이트 웨이

이러한 API 게이트웨이들이 쿠버네티스의 등장과 함께 주목 받으면서, 쿠버네티스 지원을 넓혀나가고 있는데, 이 과정에서 흥미로운 아키텍쳐 구성을 보인다. 쿠버네티스는 이미 Service라는 리소스를 통해서 마이크로 서비스를 정의할 수 있고, Service를 묶어서 로드밸런싱을 하는 Ingress라는 리소스를 가지고 있다. 즉 Ingress는 Service간의 라우팅을 할 수 있는 일종의 초경량 API 게이트웨이로써의 기능을 가지는 구조인데, API 게이트웨이의 쿠버네티스 연동은, 새롭게 애플리케이션을 배포하고 설정하는 방식이 아니라 쿠버네티스 리소스 자체에 API 게이트웨이를 녹이는 방식으로 접근하고 있다.


아래 Kong API 게이트웨이의 구조를 보면, Kong 전용으로 컨테이너를 배포하지 않고, Kong API 게이트웨이용 Ingress를 정의해서 사용자가 Ingress를 사용하게 되면 API 게이트웨이를 사용할 수 있게 하였고, 메시지 변환이나 기타 기능이 필요할 경우 이를 CRD(Custom Resource Definition) 로 미리 등록해놔서 이를 사용하도록 하고 있다.



<Kong API 게이트 웨이 아키텍처 출처  >


구글의 Apigee의 경우에는 Apigee Hybrid라는 이름으로 Kubernetes를 지원하는데, 구조는 Istio Ingress를 앞단에 둬서 라우터로 이용하고 API 게이트웨이에서 처리하는 각종 로직을 Ingress 뒤에 Pod(아래 그림 4번)로 배포하여 기능을 수행하도록 하고 있다.

API 호출을 통과 시키는 프록시는 이렇게 단순화 시키고, 관리 콘솔은 구글 클라우드로 위치 시켜서 운영을 최대한 단순화 시켰다.


<출처 : 구글 apigee hybrid 문서 >

구글의 API 게이트 웨이 - Cloud Endpoint

구글의 Cloud Endpoint는 경량형 API이다.

기본적으로 nginX로 배포되서 프록시 처럼 동작하며, 기능은 API 인증과 모니터링/로깅정도 밖에 없지만 구조와 기능이 단순하기 때문에 사용이 편리하며, 또한 nginX 기반의 배포 방식으로 인해서 구글 클라우드 뿐만 아니라, 다른 클라우드나 ON-PREM에도 사용이 가능하다는 장점이 있다.


구조는 다음과 같이 되어 있다.



<그림. Cloud Endpoint ESP 아키텍쳐 / 출처 >


ESP는 Cloud Endpoint의 Proxy, 즉 nginX를 이야기 한다. 프록시는 실제로 쿠버네티스 클러스터에 배포되고, 모니터링과 로깅, 컨트롤러는 구글 클라우드의 콘솔을 이용하게 된다.

쿠버네티스에 배포하는 형태는 다음 그림과 같다.

애플리케이션 컨테이너와 함께, 같은 Pod로 패키징 되고, ESP에서는 애플리케이션으로 트래픽을 localhost로 포워딩한다.


<그림. ESP의 쿠버네티스 배포 형태 >


이런 구조를 가지기 때문에, Ingress, Istio 등 다른 쿠버네티스 플랫폼들과 유연하게 통합이 된다.

API 인증은 여러가지 방법을 지원하는데, Firebase authentication, Google ID,SAML(SSO) 방식으로 사용자를 인증한후에, API 키(JWT)를 발급하는 방법이나, 서버간일 경우 Service Account를 사용하는 방법 또는 단순하게 API KEY를 사용하는 방법이 있고 또는 Custom 인증을 구현하여 JWT 토큰으로 인증할 수 있다. 인증 방식은 이 문서를 참고하면 된다.

로깅/모니터링

로깅과 모니터링은 End Point 콘솔에서 볼 수 있으며, 아래와 같이 서비스 단위로 응답 시간과 에러율등을 출력해준다


OPEN API (Swagger) 기반 포탈

그리고 중요한 기능중의 하나인데, API 스펙 문서를 포탈 형태로 보여준다. Swagger 문서 형태로 작성을 하면 아래와 같이 독립된 웹사이트 형태로 API 스펙 문서를 보여준다.


<그림. Cloud endpoint developer portal / 출처


멀티/하이브리드 클라우드

마지막으로, Cloud End Point는 ngnix 기반으로 배포가 가능하기 때문에, 구글 클라우드 뿐 아니라 타 클라우드나 온프렘 데이타 센터내에도 프록시(ESP)를 배포해서 사용하는 것이 가능하다.


참고 문서


본인은 구글 클라우드의 직원이며, 이 블로그에 있는 모든 글은 회사와 관계 없는 개인의 의견임을 알립니다.

댓글을 달아 주세요

오픈소스 API 게이트웨이 Kong

#2 아키텍쳐와 간단한 테스트

조대협 (http://bcho.tistory.com)

Kong 아키텍쳐

Kong API 서버의 배포 아키텍쳐는 다음과 같다.


출처 : stackoverflow.com

Kong API 게이트웨이 각각 nginx 로 되어 있고, DB 모드의 경우에는 별도의 데이타 베이스 인스턴스를 사용한다. 지원되는 데이타 베이스로는 카산드라나 postgres를 사용할 수 있다.

데이타 베이스를 사용하더라도 변경된 설정은 인스턴스에 바로 반영되지 않는다. 각 인스턴스가 설정 내용을 캐슁하기 때문인데, 캐쉬가 리프레쉬되어야 설정 내용이 반영된다.

클러스터에서 Kong API 게이트웨이 인스턴스간의 로드 밸런싱을 하기 위해서는 각 인스턴스 앞에 로드밸런서를 배치 시킨다. 만약에 Session Affinity가 필요하다면 L4에서 IP나 Session based affinity를 설정해야 한다.


Kong API 게이트웨이에서 각종 기능들은 nginX의 Lua 스크립트 모듈은 OpenResty를 이용한다.

간단한 API 테스트

개념 이해가 끝났으면 간단한 테스트를 해보자

파이썬으로 간단한 API 서버를 구현하였다. app.py로 simpleapi:9001/api URL로 HTTP GET으로 간단하게 서빙하는 API가 있다고 할때


kong.yml을 다음과 같이 구현한다.

_format_version: "1.1"


services:

- name: simpleapi

  url: http://simpleapi:9001

  routes:

  - name: simpleapi-route

    paths:

    - /simpleapiservice



simpleapi라는 이름으로 서비스를 등록하고 API 서버의 호스트 경로는 http://simpleapi:9001로 등록한다.

위의 설정은 {Kong IP}/simpleapiservice URL을 —> http://simpleapi:9001로 라우팅하도록 한 설정이다.

%curl localhost:8000/simpleapiservice/api


실행하면 http://simpleapi:9001/api 를 호출한 결과가 리턴된다.


본인은 구글 클라우드의 직원이며, 이 블로그에 있는 모든 글은 회사와 관계 없는 개인의 의견임을 알립니다.

댓글을 달아 주세요

Kong API gateway #1 - 설치와 둘러보기

카테고리 없음 | 2019. 11. 10. 23:58 | Posted by 조대협

오픈소스 API 게이트웨이 Kong

조대협 (http://bcho.tistory.com)


Kong API 게이트 웨이를 설치 하는 방법은 여러가지가 있지만, 여기서는 테스트 환경용으로 로컬 환경에 도커 이미지로 간단하게 설치 하는 방법에 대해서 알아본다.

(도커 기반 Kong API 게이트 웨이 설치 방법 참고 :  https://docs.konghq.com/install/docker/)

전체 설치 방법은 https://docs.konghq.com/install 를 참고하기 바란다.

설치 하기

Kong 설치하기

Kong API 게이트웨이는 데이타베이스가 필요하지만, 간편하게 데이타 베이스가 없는 dbless 모드로 설치를 한다. 웹 인터페이스를 이용하기 위해서 Konga (https://pantsel.github.io/konga/) 를 추가로 설치할 것인다. Konga도 도커 컨테이너로 설치한다. 이때 Konga도 가 Kong API 게이트웨이로 통신을 해야 하기 때문에,둘을 같은 네트워크로 묶어서 서로 통신하도록 하겠다.

(참고 : 도커 컨테이너는 네트워크 공간이 각각 분리되기 때문에, 다른 컨테이너간에 통신을 하기 위해서는 네트워크 공간을 묶어줄 필요가 있다. )

네트워크 생성하기

Kong API 게이트 웨이 Admin API를  Konga에서 호출할 수 있도록 같은 네트워크로 묶기 위해서 “kong-net”이라는 네트워크를 생성한다

$ docker network create kong-net

디스크 볼륨 생성하기

여기서는 데이타베이스 없이 Kong API 게이트웨이를 설치하기 때문에, 디스크 볼륨을 정의하여 디스크에 설정 정보를 저장하도록 한다. 아래와 같이 디스크 볼륨을 생성한다.

$ docker volume create kong-vol

설정 파일 작성하기

디폴트 설정 파일이 있어야 게이트웨이가 기동이 되기 때문에 디폴트 설정 파일을 만든다.

설정 파일은 앞서 만든 kong-vol 볼륨에 kong.yml 로 저장이 된다. 파일을 생성하기 위해서 볼륨의 호스트 파일상의 경로를 알아보기 위해서 docker volume inspect 명령을 사용한다.


$ docker volume inspect kong-vol


[

     {

         "CreatedAt": "2019-05-28T12:40:09Z",

         "Driver": "local",

         "Labels": {},

         "Mountpoint": "/var/lib/docker/volumes/kong-vol/_data",

         "Name": "kong-vol",

         "Options": {},

         "Scope": "local"

     }

 ]


디렉토리가 /var/lib/docker/volumes/kong-vol/_data임을 확인할 수 있다. 호스트(로컬 PC)의 이 디렉토리에서 아래와 같이 kong.yml 파일을 생성한다.

kong.yml 파일 (주의 kong.yaml이 아님)

_format_version: "1.1"


services:

- name: my-service

  url: https://example.com

  plugins:

  - name: key-auth

  routes:

  - name: my-route

    paths:

    - /


consumers:

- username: my-user

  keyauth_credentials:

  - key: my-key


생성이 끝났으면 아래 도커 명령어를 이용해서 Kong API 게이트웨이를 기동 시킨다.

% docker run -d --name kong \

     --network=kong-net \

     -v "kong-vol:/usr/local/kong/declarative" \

     -e "KONG_DATABASE=off" \

     -e "KONG_DECLARATIVE_CONFIG=/usr/local/kong/declarative/kong.yml" \

     -e "KONG_PROXY_ACCESS_LOG=/dev/stdout" \

     -e "KONG_ADMIN_ACCESS_LOG=/dev/stdout" \

     -e "KONG_PROXY_ERROR_LOG=/dev/stderr" \

     -e "KONG_ADMIN_ERROR_LOG=/dev/stderr" \

     -e "KONG_ADMIN_LISTEN=0.0.0.0:8001, 0.0.0.0:8444 ssl" \

     -p 8000:8000 \

     -p 8443:8443 \

     -p 8001:8001 \

     -p 8444:8444 \

     kong:latest


설치가 제대로 되었는지

%curl http://localhost:8001

명령을 이용하여 확인한다.

Konga설치 하기

다음은 웹 UI를 위해서 Konga를 설치한다. https://pantsel.github.io/konga/

여러가지 설치 방법이 있지만 간단하게 하기 위해서 역시 도커로 설치한다.

% docker run -d -p 1337:1337 --network=kong-net --name konga -v /var/data/kongadata:/app/kongadata -e "NODE_ENV=production"              pantsel/konga


이때, Kong API 서버 8001 포트로 통신을 해서 관리 API를 호출해야 하기 때문에, network를 "kong-net”으로 설정해서 실행한다. 설치가 끝나면 http://localhost:1337을 접속하면 Konga UI가 나오고, 관리자 계정과 비밀 번호를 입력할 수 있다.


로그인을 하면 Kong API 게이트웨이와 연결을 해야 하는데, 이름(임의로 적어도 된다.) Kong API 게이트웨이 Admin URL을 적어야 한다. 이때 http://kong:8001 을 적는다. (kong은 Kong API 게이트 웨이를 도커 컨테이너로 기동할때 사용한 컨테이너 이름이다. localhost로 하면 Konga 컨테이너의 로컬 호스트를 찾기 때문에 정상적으로 작동하지 않는다. )


이제 설정할 준비가 되었다.


참고 : kong-dashboard 도 테스트 해봤지만, UI가 Konga가 훨씬 나은듯 해서, 글 내용을 변경함

% docker run --network=kong-net -itd --rm -p 8080:8080 pgbi/kong-dashboard start --kong-url http://kong:8001 --basic-auth {사용자이름}={비밀번호}


쿠버네티스와 Kong 통합 둘러보기

Kong API 게이트웨이를 사용하는 방법은 VM 기반의 일반 서버 앞에 설치해서 사용해도 되지만 쿠버네티스에 같이 사용할 경우 쿠버네티스 기반의 마이크로 서비스 아키텍쳐 패턴 구현에 더 용이 한다. 생각보다 잘 되어 있어서 놀랐다.

설치 방법은 https://docs.konghq.com/install/kubernetes/ 에 설명되어 있는데, Helm이나 Kustomize로 설치가 가능하고, Kong은 CRD 형태로 지정된 Ingress로 프로비저닝이 된다.

그리고 설정은 별도의 데이타 베이스 설치가 필요 없고 쿠버네티스의 컨트롤 플레인(마스터)에 저장되기 때문에 운영이 비교적 간단하다.


데이타베이스가 없을 경우, API 메트릭 저장하는 부분에 대해서 우려를 했는데, 아래와 같이 외장 플러그인을 지원한다.




데이타 독 통합이 지원되고, 프로메테우스를 통하여 메트릭 저장이 가능하다. 그리고 Kong 용 프로메테우스/그라파나 대쉬보드도 훌륭하게 지원되고 있고, 분산 트렌젝션 추적을 위한 ZipKin도 이미 지원하고 있다.


반면 로깅이 약간 애매한데, ELK(EFK)지원은 직접적으로는 보이지는 않는다.



대신 파일 로그가 있기 때문에, 이 파일을 읽을 수 있는 Fluentd를 설치하면 될것으로 보이지만, 아무래도 컨테이너를 새로 말아야 하는 부담이 있기도 하고, 이를 통해서 메트릭이나 API 전용 로깅을 하는데는 별도의 설정이 필요할듯 하다.


일단 GKE (구글 클라우드)의 경우에는 마켓 플레이스를 통해서 쉽게 설치가 가능하니 한번 테스트해볼만한 가치는 있을듯


11월 10일 업데이트

DBless 모드를 사용하게 되면, 동적으로 설정 변경이 불가능하다. Konga를 설치하더라도 설정 내용을 볼수만 있고 설정 변경은 불가능하다. 그외에도 지원되는 플러그인등에 대한 제약 사항이 있기 때문에 이 부분을 주의해야 한다.

제약 사항


본인은 구글 클라우드의 직원이며, 이 블로그에 있는 모든 글은 회사와 관계 없는 개인의 의견임을 알립니다.

댓글을 달아 주세요

Spring Boot + slf4j + MDC + Zipkin



조대협 (http://bcho.tistory.com)



아래 예제는 MDC를 이용해서 여러 메서드간의 컨텍스트를 연결하는 것을 확장해서, 서로 다른 프로세스와 서버간에 로그를 연결하는 방법이다. 서로 다른 프로세스 또는 서버간에 컨텍스트를 전달하려면 HTTP 헤더등을 통해러 리모트로 컨텍스트를 전달해야 하는데, 이를 가능하게 하는 오픈소스로 Zipkin이 있다. (자세한 설명은 이글을 참고하기 바란다. )

Zipkin은 원래 분산 로그 추적용으로 개발된 오픈소스가 아니라 원래 목적은 분산 시스템에서 각 구간별 레이턴시(지연시간)을 측정해서 구간별 소요 시간을 측정하는 트레이스용도로 개발이 되었지만, 구간별 소요 시간을 측정하기 위해서는 각 개별 서비스를 연결해야 하기 때문에, 트레이스 ID가 필요하게 되었고, 트레이스 ID를 로그에 같이 저장하였기 때문에, 부가적인 효과로 분산 로그 추적에도 사용할 수 있다.

Zipkin을 Spring Boot와 연결하는 방법은 오픈소스인 Spring Sleuth를 이용하면 쉽게 된다.



아래 예제는 앞의 글인  Spring Boot에서 MDC를 사용하는 예제에 Zipkin 연동만을 추가한 예제이다.

Spring Boot로 간단한 REST API를 구현한후, 로깅을 하는 예제이다. 로거는 slf4j와 logback을 사용하였고,  MDC를 이용해서 userId와 같은 컨택스트 정보를 넘기도록 하였고, JSON 포맷으로 로그를 출력하였다. 마이크로 서비스와 같은 분산 서비스간에 로그 추적성을 제공하기 위해서 ZipKin 라이브러리를 사용하였다. 스프링에서는 ZipKin 라이브러리 통합을 Spring Sleuth를 통해서 지원하기 때문에, Spring Sleuth와 Zipkin을 연결하여 코드를 작성하였다. 전체 코드는 여기를 참고하면 된다.



아래는 Spring Boot에서 Zipkin을 사용하기 위해서 메이븐 pom.xml에 의존성을 추가한 내용이다.

<dependency>

<groupId>org.springframework.boot</groupId>

<artifactId>spring-boot-starter-web</artifactId>

</dependency>

<dependency>

<groupId>org.springframework.cloud</groupId>

<artifactId>spring-cloud-starter-sleuth</artifactId>

<version>2.1.1.RELEASE</version>

</dependency>

<dependency>

<groupId>org.springframework.cloud</groupId>

<artifactId>spring-cloud-starter-zipkin</artifactId>

<version>2.1.1.RELEASE</version>

</dependency>

<dependency>

<groupId>org.springframework.boot</groupId>

<artifactId>spring-boot-starter-test</artifactId>

<scope>test</scope>

</dependency>

<dependency>

<groupId>com.google.cloud</groupId>

<artifactId>google-cloud-logging-logback</artifactId>

<version>0.84.0-alpha</version>

</dependency>


<!-- slf4j & logback dependency -->

<dependency>

<groupId>ch.qos.logback.contrib</groupId>

<artifactId>logback-json-classic</artifactId>

<version>0.1.5</version>

</dependency>

<dependency>

<groupId>ch.qos.logback.contrib</groupId>

<artifactId>logback-jackson</artifactId>

<version>0.1.5</version>

</dependency>

<dependency>

<groupId>com.fasterxml.jackson.core</groupId>

<artifactId>jackson-databind</artifactId>

<version>2.9.3</version>

</dependency>

<코드.pom.xml >



다음은 logback 로거를 사용하기 위해서 logback에 대한 설정을 한 logback.xml이다. JSON 포맷으로 로깅을 하도록 설정 하였다.



<?xml version="1.0" encoding="UTF-8"?>

<configuration>

   <appender name="stdout" class="ch.qos.logback.core.ConsoleAppender">

       <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">

           <layout class="ch.qos.logback.contrib.json.classic.JsonLayout">

               <timestampFormat>yyyy-MM-dd'T'HH:mm:ss.SSSX</timestampFormat>

               <timestampFormatTimezoneId>Etc/UTC</timestampFormatTimezoneId>

               <appendLineSeparator>true</appendLineSeparator>


               <jsonFormatter class="ch.qos.logback.contrib.jackson.JacksonJsonFormatter">

                   <!--

                   <prettyPrint>true</prettyPrint>

                    -->`

               </jsonFormatter>

           </layout>

       </encoder>

   </appender>


   <root level="info">

       <appender-ref ref="stdout"/>

   </root>

</configuration>

<코드. /resources/logback.xml >



Zipkin을 사용할 경우, 트레이스 정보를 zipkin 서버로 전송해야 하는데, 이를 위해서 zipkin 서버에 대한 정보를 설정해야 한다. 보통 zipkin 에이전트가 로컬에서 돌기 때문에, 포트만 지정하면 된다. 아래와 같이 zipkin 서버에 대한 포트를 8081로 지정하였고, 이 애플레케이션의 이름을 zipkin-server1으로 지정하였다. 이 예제에서는 zipkin을 분산로그 추적용으로만 사용하였기 때문에, 실제로 zipkin 서버 에이전트는 실행하지 않았다.

server.port = 8081

spring.application.name = zipkin-server1

<코드. /resources/application.properties >



다음은 Spring Boot의 REST API Controller 코드의 일부이다.

@RestController
@RequestMapping("/orders")
public class OrderController {
Logger log = LoggerFactory.getLogger("com.terry.logging.controller.OrderController");
@RequestMapping(value="/{id}",method=RequestMethod.GET)
public Order getOrder(@PathVariable int id,
      @RequestHeader(value="userid") String userid) {
  MDC.put("userId", userid);
  MDC.put("ordierId",Integer.toString(id));
  Order order = queryOrder(id,userid);
  log.info("Get Order");
  MDC.clear();
  return order;
}

Order queryOrder(int id,String userid) {
  String name = "laptop";
  Order order = new Order(id,name);
  order.setUser(userid);
  order.setPricePerItem(100);
  order.setQuantity(1);
  order.setTotalPrice(100);
  log.info("product name:"+name);
  return order;
}

<코드. /resources/application.properties >



Spring Sleuth를 사용하게 되면 자동으로 Zipkin 코드를 의존성 주입 (Dependency Injection)을 이용해서 코드에 삽입해주는데, 이때 몇가지 제약사항이 있다. Spring Boot로 들어오는 트래픽은 Servlet Filter를 통해서 의존성 주입을 하는데, Spring Boot에서 다른 서비스로 나가는 트래픽의 경우에는 Rest Template 이나, Feign Client 와 같은 특정한 방법만을 지원한다. 지원되는 라이브러리의 범위에 대해서는 이 링크를 참고하기 바란다.



위의 예제는 HTTP Header에서 들어온 userId를 MDC 컨텍스트에 저장하는 예제이다.

위의 REST 서비스를 호출해보면 다음과 같은 결과가 나온다.

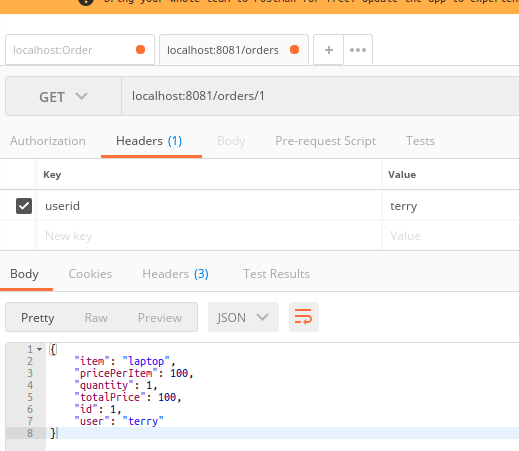

<그림. PostMan을 통해서 REST 요청과 응답을 받은 화면 >



그리고, 호출후에 나온 로그는 다음과 같다.



{

  "timestamp":"2019-04-14T05:49:52.573Z",

  "level":"INFO",

  "thread":"http-nio-8081-exec-1",

  "mdc":{

     "traceId":"270b7b7b5a8d4b5c",

     "spanId":"270b7b7b5a8d4b5c",

     "spanExportable":"false",

     "X-Span-Export":"false",

     "ordierId":"1",

     "X-B3-SpanId":"270b7b7b5a8d4b5c",

     "X-B3-TraceId":"270b7b7b5a8d4b5c",

     "userId":"terry"

  },

  "logger":"com.terry.logging.controller.OrderController",

  "message":"Get Order",

  "context":"default"

}

<코드. /resources/application.properties >



위의 결과와 같이 MDC 부분에, Zipkin이 자동으로 traceId를 선언해서 삽입해 준다. MDC에 저장한 userId도 위처럼 한꺼번에 출력되는 것을 확인할 수 있다.



Spring Sleuth는 slf4j를 사용하는 경우에만 MDC 컨텍스트에 트레이스 ID를 넣어주기 때문에, 다른 자바 로깅 프레임웍을 slf4j없이 사용하는 경우 자동으로 트레이스 ID를 넣어주지 않기 때문에 이점을 주의하기 바란다.

(참고 : "Adds trace and span ids to the Slf4J MDC, so you can extract all the logs from a given trace or span in a log aggregator.")

본인은 구글 클라우드의 직원이며, 이 블로그에 있는 모든 글은 회사와 관계 없는 개인의 의견임을 알립니다.

댓글을 달아 주세요

마이크로 서비스 아키텍쳐와 컨테이너

조대협 (http://bcho.tistory.com)

모노리틱 아키텍처

마이크로 서비스 아키텍쳐를 이해하려면 먼저 이에 상반되는 모노리틱 아키텍쳐를 이해할 필요가 있다. 모노리틱 아키텍쳐는 전통적인 아키텍쳐 스타일로 애플리케이션이 하나의 서버에 배포 되고, 데이타 베이스도 마찬가지로 하나의 데이타 베이스에 모든 데이타를 저장하는 방식이다.


예전에 하나의 큰 서버를 놓고, 그 안에 하나의 애플리케이션으로 개발하는 방식인데, 수퍼돔과 같이 큰 머신을 하나 놓고, 오라클 데이타베이스에 모든 데이타를 저장하고, 애플리케이션 바이너리를 하나로 개발하는 방식이다. 중앙 관리된 구조에서 통제가 편리하고, 같은 솔루션을 사용한다는데 있어서 장점이 있다.

마이크로 서비스 아키텍처

마이크로 서비스 아키텍처 (Micro service architecture,이하 MSA)는 비지니스 기능 마다 애플리케이션 서버와 데이타 베이스 서버를 분리하는 방식이다.

아래 그림과 같이 상품 정보, 상품 리뷰, 상품 상세 정보 서비스를 각각 별도의 애플리케이션으로 나누고 데이타 베이스도 각각 나누는 방식이다.


이렇게 서버를 나누는 이유는 몇가지가 있는다.

첫번째는 서비스를 개발하는 조직이 다른 경우, 각 조직에 서비스 기획,개발,운영에 대한 독립적인 권한을 부여함으로써, 각 서비스 개발을 할때 다른 서비스에 대한 의존성이 없이 빠르게 개발할 수 있게 하는 목적을 가진다.

두번째는 인프라의 변화에 의한 요인을 들 수 있는데, 기존에는 수억의 고성능 서버에 하나의 애플리케이션을 넣는 방식을 이용했다면 근래에는 x86 서버기반으로 상대적으로 저비용,저성능 서버를 더 많이 사용하는 방식을 이용하기 때문에 하나의 큰 애플리케이션을 만드는 것보다, 작은 애플리케이션으로 나눠서 여러 서버에 분산하는 것이 유리하기 때문이다.

모노리틱 아키텍쳐와 비교

모노리틱 아키텍쳐에 비해서, 마이크로 서비스 아키텍쳐는 앞에서 언급한바와 같이 서비스 개발에 대해서 독립성을 가짐으로써 개발의 속도를 높일 수 있는 장점이 있고, 이외에도 서비스별로 다른 기술을 사용할 수 있다는 장점이 있는데, 이는 서비스 특성에 따라서 적절한 기술을 사용할 수 있다는 것을 의미한다.


반드시 장점만 있는 것이 아니라, 단점도 있는데, 여러가지 기술을 혼용해서 사용하다 보니, 그 기술의 표준을 통제하기가 어렵다. 희귀한 기술로 개발을 진행한 서비스가 있을때 개발자가 팀을 떠나게 되면, 해당 서비스를 계속해서 유지하기 어려울 수 있고, 같은 기술을 사용하더라도 프레임웍이나 코드 표준화 개발 프로세스 표준화 등에서 어려움을 겪을 수 있다.

마이크로 서비스 아키텍쳐가 어려운점 중의 하나는 서비스가 증가될 수 록, 서비스간의 연계가 복잡해져서 장애가 발생했을때 어느 서비스에서 장애가 발생했는지 찾아서 조치하는 것이 어렵다는 것이다. 그래서 마이크로서비스에서는 특히 분산된 서비스간의 모니터링을 구현하는데 더 많은 노력을 기울여야 한다.

조직 구조

마이크로 서비스의 목적은 서비스를 작은 단위로 쪼겐 후에, 각 팀이 각 서비스에 대한 개발과 운영 전체에 대한 책임을 부여함으로써, 서비스 개발의 속도를 높이는데 있다. 그래서, 마이크로 서비스 아키텍쳐를 적용하는데 있어서 가장 중요한 것은 조직 구조이다.


소프트웨어 아키텍쳐와 조직문화에 대해서 재미있는 이론이 하나 있는데, 콘웨이의 법칙이다.  콘웨이의 법칙은 “소프트웨어 아키텍쳐는, 소프트웨어를 개발하는 팀의 구조를 따라간다" 라는 이론이다.

이를 재 해석하면 마이크로 서비스 아키텍쳐에서 서비스의 분류 단위는 이를 개발하는 팀의 단위가 된다.


아무리 아키텍쳐를 논리적으로 잘 설계해서 서비스별로 나눴다하더라도, 팀의 구조와 맞지 않으면, 결국에는 아키텍쳐가 무너진다. 예전에 시스템을 설계할때, 미국,캐나다,인도,한국팀으로 팀을 나눠서 일한적이 있었다. 마이크로 서비스 아키텍쳐를 도입했었는데, 개발을 진행함에 따라서 서비스 컴포넌트의 기능이 처음 설계대로 진행되지 않고 한쪽으로 몰리는 현상이 발생하게 되었다. 한국에 기획이 있었기 때문에 비지니스에 연계된 결정은 대부분 한국에서 나오게 되었고 많은 커뮤니케이션이 필요하였기 때문에, 한국팀이 상대적으로 비지니스에 연계된 중요 컴포넌트를 많이 맏게 되었다. 미국과 캐나다는 기술이 상대적으로 좋았기 때문에 기술 난이도가 높은 기능들이 미국과 캐나다 서비스로 몰리게 되었고, 시간대가 같기 때문에 커뮤니케이션이 활발하게 일어났고 결과적으로 미국과 캐나다 서비스는 타이트하게 서로 맞물리는 구조가 되었다.

인도의 경우 시간대가 다르고 커뮤니케이션의 어려움 때문에 한번 커뮤니케이션하는데 시간이 많이 소요되었고 그로 인해서 상대적으로 덜 중요한 기능이 인도팀으로 점점 배정되었다.


사례에서 볼 수 있듯이, 마이크로 서비스 아키텍쳐 설계에서 가장 중요한 점은 기술적으로 아키텍쳐를 잘 설계하는 것이 아니라, 팀의 구조를 아키텍쳐에 맞는 구조로 만들고, 그 안에 원할한 커뮤니케이션 환경을 만들어주는 것이 가장 중요하다.

조직문화

팀을 분할해서 독립성을 부여해서 개발의 속도를 높일려면 단순하게 팀만을 분할해서는 불가능하다. 각 팀이 맏은 컴포넌트 또는 서비스에 개발에 대한 독립적인 책임을 부여하려면 권한도 같이 부여해야 한다.

기존의 모노리틱 시스템의 개발팀을 운영하는 구조가 중앙 조직이 의사 결정을 하고 전체 프로젝트를 진행하는 중앙 집중형 거버넌스 모델이었다면, 마이크로 서비스 아키텍쳐는 설계와 프로젝트 진행 각각에 대한 의사 결정을 각 서비스 팀에 내리는 분산형 거버넌스 구조가 바람직하다. 중앙팀에서 의사 결정을 받고 그에 따라 개발을 진행하면 커뮤니케이션 오버헤드가 발생하고 그로 인하여 빠른 개발이 어렵기 때문에 그 권한을 개발 주체에게 분산하는 모델이다.


의사 결정 권한을 각 팀에게 분산하려면 각 팀이 의사 결정을 할 수 있는 능력이 있는 팀 구조가 되어야 한다.

팀내에서 의사 결정을 하고 스스로 서비스를 개발할 수 있는 능력을 갖춰야 하는데, 이를 위해서는 기획,개발, 테스트 및 운영등 모든 역할이 한 팀안에 있어야 한다. 팀의 크기는 보통 5~8명 정도가 적절한데, 이를 2-피자팀이라고도 이야기 한다. (2개의 피자로 팀원들이 모두 먹을 수 있는 정도의 팀의 크기) 이 인원을 넘어서면 커뮤니케이션이 어려워지고 작으면 제대로 된 서비스를 개발하기 어렵기 때문에 이 정도 팀의 크기를 추천한다.


DEVOPS

Devops는 운영과 개발을 한팀에서 하는 모델을 말하는데, 팀이 개발과 운영을 모두 담당함으로써 개발과 운영 사이에서 오는 간극을 해결하고 개발된 시스템을 빠르게 배포하고, 운영 과정에서 얻은 노하우를 개발에 반영해서 시장의 요구 사항에 빠르게 반응 하는데 그 목적을 둔다.

개발과 운영을 한팀에서 담당함에도 불구하고,  Devops 엔지니어, SRE (Site Reliability engineer)등과 같이 기존의 운영팀이 하던 일을 하는 역할이 여전히 남아 있는데, 그렇다면 Devops로 넘어왔음에도 불구하고 이러한 역할이 계속 남아 있는 이유와 정확한 역할은 무엇일까?


앞에서도 언급했듯이 Devops는 개발팀이 개발/배포/운영을 모두 담당하는 셀프 서비스 모델이다. 셀프 서비스를 하기 위해서는 인프라가 플랫폼화 되어 있어야 한다. 개발팀이 직접 데이타 센터에 가서 서버를 설치하고 OS를 설치하고 네트워크 구성을 하기는 어렵고, 온라인으로 서버를 설치하고 네트워크를 구성할 수 있어야 하고, 무엇보다 쉬워야 한다. 인프라 구성뿐 아니라 그위에 소프트웨어를 쉽게 빌드 및  배포하고 운영 중인 시스템에 대한 모니터링이 가능해야 하는데, 이러한 인프라를 일일이 구성하기는 어렵기 때문에 플랫폼화가 되어 있어야 하는데, Devops 엔지니어의 역할은 이러한 플랫폼을 만드는 역할이 된다.



위의 그림과 같이 Devops 팀은, 시스템을 실행할 수 있는 런타임 인프라를 개발 배포하고, 런타임 시스템에 대한 모니터링과 로깅을 제공하며, 이 시스템에 자동으로 배포할 수 있는 CI/CD 플랫폼을 구축한다.

이렇게 개발된 플랫폼에 개발팀은 개발된 시스템을 스스로 배포하고 운영하는 모델이다.

이러한 모델은 구글의 SRE (Site Reliability Engineering)에서 좋은 사례를 찾아볼 수 있는데, SRE 엔지니어는 시스템이 개발된 후에, 인프라 시스템에 대한 플랫폼화 작업을 수행하고, 이 플랫폼이 완성되어 안정화 될때까지 지속적인 지원을 하며, 플랫폼에 대한 안정화 작업이 끝나면 플랫폼의 운영을 개발팀에 맏기고 다른 프로젝트를 위한 플랫폼 작업을 하는 방식이다.

컨테이너

이러한 플랫폼을 지원하기 위해서는 벤더 종속적이지 않고, 개발자가 손쉽게 운영 및 접근할 수 있는 인프라 관리 기술이 필요한데, 이런 기술로 많이 언급되는 기술이 컨테이너이다.




가상머신 (VM)의 경우에는 하이퍼바이저의 종류에 따라서, 호환이 되지 않는 경우가 있고, 무엇보다 가상 머신 이미지의 사이즈가 매우 크기 때문에 (수백~기가 이상) 손쉽게 이식하기가 쉽지 않다.

또한 하드웨어 계층 부터 가상화 하기 때문에 실행하는데 컨테이너에 비해서 상대적으로 많은 자원이 소요된다.

컨테이너의 경우 가상 머신을 사용하지 않고 호스트 OS의 커널에서 바로 실행이 된다. 실행되는 컨테이너의 OS가 호스트 OS와 다른 경우, 이 다른 부분 (알파)만을 컨테이너에서 추가로 패키징하여 실행이 된다.

예를 들어 호스트 이미지에 기능이 A,B,C가 있고, 컨테이너는 A,B,C,D가 필요하다면, 컨테이너에는 다른 부분인 D만 묶어서 패키징 하는 개념이다.  그래서 가상머신에 비해서 크기가 훨씬 작고 가상화 계층을 거치지 않기 때문에 훨씬 효율적이라고 말할 수 있다.

컨테이너 관리 솔루션

컨테이너를 소규모로 사용한다면 물리 서버를 직접 지정해서 배포하면 되지만, 대규모로 컨테이너를 운영하고자 할때는 어떤 서버에 컨테이너를 배치해야 하는 가에 대한 문제가 생긴다.


예를 들어 16 CPU, 32 GB 메모리 머신들에 컨테이너를 배포할때 컨테이너 사이즈가 2 CPU, 3 CPU, 8 CPU등 다양할 수 있기 때문에, 자원을 최대한 최적으로 사용하기 위해서 적절한 위치에 배포해야 하고, 애플리케이션 특성들에 따라서, 같은 물리 서버에 배포가 되어야 하거나 또는 가용성을 위해서 일부러 다른 물리서버에 배포되어야 하는 일이 있다. 이렇게 컨테이너를 적절한 서버에 배포해주는 역할을 스케쥴링이라고 한다.



이렇게 컨테이너 스케쥴링을 해주는 솔루션으로는 Kubernetes, Mesosphere, OpenStack 등 다양한 솔루션이 난립해서 혼돈이었는데, 작년말 (2017년말)을 기점으로 해서 쿠버네티스가 de-facto 표준으로 되어가는 형국이다. 아래 트랜드 그래프에서 보면 알 수 있듯이 쿠버네티스의 트랜드가 지속적으로 올라가서 가장 높은 것을 확인할 수 있다.



또한 주요 클라우드 벤더인 아마존,구글,애저 모두 컨테이너 관리 환경을 쿠버네티스를 지원하는 정책으로 변화된것은 물론이고 IBM이나 시스코와 같은 온프렘(on-premise) 솔루션 업체들도 경쟁적으로 쿠버네티스를 지원하고 있다.

가상 머신위의 컨테이너

보통 이런 컨테이너 환경을 운영할때 베어메탈 (하드웨어)위에 바로 컨테이너 솔루션을 올리지 않고, 가상화 환경을 올린 후에, 그 위에 컨테이너 환경을 올리는 경우가 많다.


베어메탈 위에 바로 컨테이너 환경을 올리면 성능적 이점도 있고, 계층도 줄어들어 관리도 편리한데, 왜 가상화 계층을 한번 더 두는 것일까? 이유는 컨테이너 환경을 조금더 유연하게 사용할 수 있기 때문이다. 먼저 가상 머신을 이용해서 컨테이너 환경을 isolation할 수 있고, 가상화를 통해서 자원의 수를 더 늘려서 이를 잘게 쪼게서 사용이 가능하다. 예를 들어 설명하면, 8 CPU 머신을 쿠버네티스로 관리 운영하면, 8 CPU로밖에 사용할 수 없지만, 가상화 환경을 중간에 끼면, 8 CPU를 가상화 해서 2배일 경우 16 CPU로, 8배일 경우 64 CPU로 가상화 하여 좀 더 자원을 잘게 나눠서 사용이 가능하다.



본인은 구글 클라우드의 직원이며, 이 블로그에 있는 모든 글은 회사와 관계 없는 개인의 의견임을 알립니다.

댓글을 달아 주세요

  1. haha 2019.11.16 22:31  댓글주소  수정/삭제  댓글쓰기

    안녕하세요!!! 정말 좋은글 잘보구 갑니다!! 공부하는 학생인데, 이런 부분들을 이론으로만 접하다보니 어려운 점이 많았는데 이렇게 보니 한눈에 들어와서 이해가 되네요!! 감사합니다!


쿠버네티스 #16


보안 1/4 - 사용자 계정 인증 및 권한 인가

조대협 (http://bcho.tistory.com)


이번글 부터는 몇회에 걸쳐 쿠버네티스 계쩡 인증,인가, 네트워크등 보안에 관련된 부분을 알아보도록 하겠다.

모든 시스템이 그렇듯이, 쿠버네티스 역시 보안이 매우 중요하다. 쿠버네티스는 보안에 관련된 여러가지 기능을 제공하는데, 각각에 대해서 살펴 보도록 하자

사용자 인증 및 권한 관리

인증과 인가 (Authentication & Authorization)

먼저 인증과 인가에 대한 개념에 대해서 이해 하자



인증(Authentication)은 사용자가 누구인지를 식별하는 것이다. 흔히 생각하는 사용자 로그인을 생각하면 된다.  인가는 인증된 사용자가 해당 기능을 실행할 수 있는 권한이 있는지를 체크하는 기능이다.

인증 (Authentication)

쿠버네티스는 계정 체계를 관리함에 있어서 사람이 사용하는 사용자 어카운트와, 시스템이 사용하는 서비스 어카운트 두가지 개념을 제공한다.

사용자 어카운트

사용자 어카운트는 우리가 일반적으로 생각하는 사용자 아이디의 개념이다.

쿠버네티스는 자체적으로 사용자 계정을 관리하고 이를 인증(Authenticate)하는 시스템을 가지고 있지 않다. 반드시 별도의 외부 계정 시스템을 사용해야 하며, 계정 시스템 연동을 위해서 OAuth나 Webhook가 같은 계정 연동 방식을 지원한다.

서비스 어카운트

서비스 어카운트가 다소 낮설 수 있는데, 예를 들어 클라이언트가 쿠버네티스 API를 호출하거나, 콘솔이나 기타 클라이언트가 쿠버네티스 API를 접근하고자 할때, 이는 실제 사람인 사용자가 아니라 시스템이 된다. 그래서, 쿠버네티스에서는 이를 일반 사용자와 분리해서 관리하는데 이를 서비스 어카운트 (service account)라고 한다.

서비스 어카운트를 생성하는 방법은 간단하다.

%kubectl create sa {서비스 어카운트명}

을 실행하면 된다. 아래는 foo 라는 이름으로 서비스 어카운트를 생성하는 예이다.



인증 방법

그러면 계정이 있을때, 이 계정을 이용해서 쿠버네티스의 API에 어떻게 접근을 할까? 쿠버네티스는 사용자 인증을 위해서 여러가지 메커니즘을 제공한다.

용도에 따라서 다양한 인증 방식을 제공한다.


  • Basic HTTP Auth

  • Access token via HTTP Header

  • Client cert

  • Custom made


Basic HTTP Auth는 HTTP 요청에 사용자 아이디와 비밀번호를 실어 보내서 인증하는 방식인데, 아이디와 비밀번호가 네트워크를 통해서 매번 전송되기 때문에 그다지 권장하지 않는 방법이다.

Access token via HTTP Header는 일반적인 REST API 인증에 많이 사용되는 방식인데, 사용자 인증 후에, 사용자에 부여된 API TOKEN을 HTTP Header에 실어서 보내는 방식이다.

Client cert는 클라이언트의 식별을 인증서 (Certification)을 이용해서 인증하는 방식이다. 한국으로 보자면 인터넷 뱅킹의 공인 인증서와 같은 방식으로 생각하면 된다. 보안성은 가장 높으나, 인증서 관리에 추가적인 노력이 필요하다.

그러면 쉽지만 유용하게 사용할 수 있는 Bearer token 방식의 인증 방식을 살펴보도록 하자

Bearer token을 사용하는 방법

인증 메커니즘 중에서 상대적으로 가장 간단한 방법은 API 토큰을 HTTP Header에 넣는 Bearer token 인증 방식이 있다.

서비스 어카운트의 경우에는 인증 토큰 정보를 secret에 저장을 한다. 이 토큰 문자열을 가지고, HTTP 헤더에 “Authorization: Bearer {토큰문자열}로 넣고 호출하면 이 토큰을 이용해서 쿠버네티스는 API 호출에 대한 인증을 수행한다.


서비스 어카운트에서 토큰 문자열을 가지고 오는 방법은

%kubectl describe sa {service account 이름}

을 실행하면 아래와 같이 Token 항목에 토큰을 저장하고 있는 secret 이름이 나온다.


위의 그림에서는 foo-token-zvnzz 이다. 이 이름으로 secret을 조회해보면,

%kubectl describe secret {시크릿명}

명령을 실행하면 아래와 같이 token이라는 항목에, 토큰이 문자열로 출력이 된다.



이 토큰을 HTTP Header 에 “Authorization: Bearer {토큰문자열}” 식으로 넣고 호출하면 된다.


간단한 스크립트를 통해서 API를 호출하는 것을 테스트 해보자

% APISERVER=$(kubectl config view | grep server | cut -f 2- -d ":" | tr -d " ")
명령을 수행하면 환경 변수 APISERVER에 현재 쿠버네티스 클러스터의 API SERVER IP가 저장된다.


다음 APISERVER의 주소를 알았으니

% curl $APISERVER/api

명령을 이용해서 HTTP GET의 /api를 호출해보자. 호출을 하면 SSL 인증서에 대한 인증 에러가 발생한다.


이는 API를 호출할때 인증에 필요한 정보를 기재하지 않았기 때문에, 디폴트로 Client cert를 이용한 인증을 시도하게 되고, 인증서를 지정하지 않았기 때문에 에러가 나게 되는것이다.


그러면 인증 정보를 제대로 지정하기 위해서 서비스 어카운트 default의 토큰을 얻어서 호출해보도록 하자.

다음 스크립트는 서비스 어카운트 default의 secret에서 토큰을 추출해서 저장하는 스크립트이다.

%TOKEN=$(kubectl describe secret $(kubectl get secrets | grep default | cut -f1 -d ' ') | grep -E '^token' | cut -f2 -d':' | tr -d '\t')

스크립트를 실행한후 TOKEN의 내용을 찍어 보면 아래와 같이 API TOKEN이 저장된것을 확인할 수 있다.




다음 이 토큰을 이용해서 API를 호출하면 된다.

%curl https://35.189.143.107/api --header "Authorization: Bearer $TOKEN" --insecure




Kubectl proxy를 이용한 API 호출

앞에서는 HTTP Header에 토큰을 직접 입력하는 방식을 사용했지만, 이렇게 사용하는 경우는 드물다. curl을 이용해서 호출할 경우에는 kubectl proxy 명령어를 이용해서 proxy를 설정하고 proxy로 API URL을 호출하면, 자동으로 이 Proxy가 현재 클라이언트의 kubeconfig file에 저장되어 있는 Credential (인증 정보)를 채워서 자동으로 보내준다.


%kubectl proxy --port=8080

을 실행하게 되면, localhost:8080을 프록시로 하여 쿠버네티스 API서버로 요청을 자동으로 포워딩 해준다.


그리고 curl localhost:8080/api 를 호출하면 {쿠버네티스 API Server}/api 를 호출해주게 된다.




SDK를 이용한 호출

일반적으로 간단한 테스트가 아닌 이상, curl 을 이용해서 직접 API를 호출하는 경우는 드물고, SDK를 사용하게 된다.  쿠버네티스에는 Go/Python/Java/Javascript 등 다양한 프로그래밍 언어를 지원하는 SDK가 있다.

https://kubernetes.io/docs/reference/using-api/client-libraries/#officially-supported-kubernetes-client-libraries


이들 SDK 역시, kubectl proxy 처럼, 로컬의 kubeconfig file의 Credential 정보를 이용해서 API를 인증하고 호출 한다.

권한 관리 (Authorization)

계정 체계와 인증에 대한 이해가 끝났으면, 이번에는 계정 권한에 대해서 알아보자. 쿠버네티스의 권한 처리 체계는 기본적으로 역할기반의 권한 인가 체계를 가지고 있다. 이를 RBAC (Role based access control)이라고 한다.


권한 구조를 도식화 해보면 다음과 같이 표현할 수 있다.


  • 사용자의 계정은 개개별 사용자인 user, 그리고 그 사용자들의 그룹은 user group, 마지막으로 시스템의 계정을 정의하는 service account로 정의된다.

  • 권한은 Role이라는 개념으로 정의가 되는데, 이 Role에는 각각의 리소스에 대한 권한이 정의된다. 예를 들어 pod 정보에대한 create/list/delete등을 정의할 수 있다. 이렇게

  • 이렇게 정의된 Role은 계정과 RoleBinding 이라는 정의를 통해서, 계정과 연결이 된다.


예제를 살펴보자, 아래는 Role을 정의한 yaml 파일이다.

pod-reader라는 Role을 정의하였고, pods에 대한 get/watch/list를 실행할 수 있는 권한을 정의하였다.



다음 이 Role을 사용자에게 부여하기 위해서 RoleBinding 설정을 아래와 같이 정의하자.

아래 Role-Binding은 read-pods라는 이름으로 jane이라는 user에서 Role을 연결하였고, 앞에서 정의한 pod-reader를 연결하도록 정의하였다.




이 예제를 그림으로 표현하면 다음과 같다.



Role vs ClusterRole

Role은 적용 범위에 따라 Cluster Role과 일반 Role로 분리 된다.

Role의 경우 특정 네임스페이스내의 리소스에 대한 권한을 정의할 수 있다.

반면 ClusterRole의 경우, Cluster 전체에 걸쳐서 권한을 정의할 수 있다는 차이가 있다.

또한 ClusterRole의 경우에는 여러 네임스페이스에 걸쳐 있는 nodes 와 같은 리소스스나 /heathz와 같이 리소스 타입이 아닌 자원에 대해서도 권한을 정의할 수 있다.

Role과 ClusterRole은 각각 RoleBinding과 ClusterRoleBinding 을 통해서 사용자에게 적용된다.

Predefined Role

쿠버네티스에는 편의를 위해서 미리 정해진 롤이 있다.


Default ClusterRole

Default ClusterRoleBinding

Description

cluster-admin

system:masters group

쿠버네티스 클러스터에 대해서 수퍼사용자 권한을 부여한다.
ClusterRoleBinding을 이용해서 롤을 연결할 경우에는 모든 네임스페이스와 모든 리소스에 대한 권한을 부여한다. RoleBinding을 이용하여 롤을 부여하는 경우에는 해당 네임 스페이스에 있는 리소스에 대한 모든 컨트롤 권한을 부여한다.

admin

None

관리자 권한의 억세스를제공한다. RoleBinding을 이용한 경우에는 해당 네임스페이스에 대한 대부분의 리소스에 대한 억세스를 제공한다.  새로운 롤을 정의하고 RoleBinding을 정의하는 권한을 포함하지만, resource quota에 대한 조정 기능은 가지지 않는다.

edit

None

네임스페이스내의 객체를 읽고 쓰는 기능은 가지지만, role이나 rolebinding을 쓰거나 수정하는 역할은 제외된다.

view

None

해당 네임스페이스내의 객체에 대한 읽기기능을 갔는다. role이나 rolebinding을 조회하는 권한은 가지고 있지 않다.


미리 정해진 롤에 대한 자세한 정보는  https://kubernetes.io/docs/reference/access-authn-authz/rbac/

를 참고하기 바란다.

권한 관리 예제

이해를 돕기 위해서 간단한 예제를 하나 테스트 해보자. 작성하는 예제는 Pod를 하나 생성해서 curl 명령으로 API를 호출하여, 해당 클러스터의 Pod 리스트를 출력하는 예제를 만들어보겠다.

Pod가 생성될때는 default 서비스 어카운트가 할당이 되는데, 이 서비스 어카운트는 클러스터의 정보를 호출할 수 있는 권한을 가지고 있지 않다. 쿠버네티스에 미리 정의된 ClusterRole중에 view 라는 롤은 클러스터의 대부분의 정보를 조회할 수 있는 권한을 가지고 있다.

이 롤을 sa-viewer 라는 서비스 어카운트를 생성한 후에, 이 서비스 어카운트에 ClusterRole view를 할당한후, 이 서비스 어카운트를 만들고자 하는 Pod에 적용하도록 하겠다.


apiVersion: v1

kind: ServiceAccount

metadata:

 name: sa-viewer

---

kind: ClusterRoleBinding

apiVersion: rbac.authorization.k8s.io/v1

metadata:

 name: default-view

subjects:

- kind: ServiceAccount

 name: sa-viewer

 namespace: default

roleRef:

 kind: ClusterRole

 name: view

 apiGroup: rbac.authorization.k8s.io


먼저 위와 같이 sa-viewer 라는 서비스 어카운트를 생성한후, ClusterRoleBiniding 을 이용하여, default-view라는 ClusterRolebinding 을 생성하고, sa-viewer 서비스 어카운트에, view 롤을 할당하였다.


다음 Pod를 생성하는데, 아래와 같이 앞에서 생성한 서비스 어카운트 sa-viewer를 할당한다.

apiVersion: v1

kind: Pod

metadata:

 name: pod-reader

spec:

 serviceAccountName: sa-viewer

 containers:

 - name: pod-reader

   image: gcr.io/terrycho-sandbox/pod-reader:v1

   ports:

   - containerPort: 8080


Pod 가 생성된 후에, kubectl exec 명령을 이용하여 해당 컨테이너에 로그인해보자

% kubectl exec -it pod-reader -- /bin/bash


로그인 후에 아래 명령어를 실행해보자


$ CA_CERT=/var/run/secrets/kubernetes.io/serviceaccount/ca.crt

$ TOKEN=$(cat /var/run/secrets/kubernetes.io/serviceaccount/token)

$ curl --cacert $CA_CERT -H "Authorization: Bearer $TOKEN" "https://35.200.91.132/api/v1/pods/"


CA_CERT는 API를 HTTPS로 호출하기 위해서 인증서를 저장한 파일의 위치를 지정하는 것이다. Pod의 경우에는 일반적으로 /var/run/secrets/kubernetes.io/serviceaccount/ca.crt  디렉토리에 인증서가 자동으로 설치 된다. 다음은 API TOKEN을 얻기 위해서 TOKEN 값을 가지고 온다. TOKEN은 cat /var/run/secrets/kubernetes.io/serviceaccount/token 에 디폴트로 저장이 된다.

다음 curl 명령으로 https:{API SERVER}/api/v1/pods 를 호출하면 클러스터의 Pod 리스트를 다음 그림과 같이 리턴한다.


\



사용자 관리에 있어서, 계정에 대한 정의와 권한 정의 그리고 권한의 부여는 중요한 기능이기 때문에, 개념을 잘 잡아놓도록하자.

본인은 구글 클라우드의 직원이며, 이 블로그에 있는 모든 글은 회사와 관계 없는 개인의 의견임을 알립니다.

댓글을 달아 주세요

  1. zerobig 2018.08.22 08:41  댓글주소  수정/삭제  댓글쓰기

    정리 감사드립니다. 2편 기대 되네요~ 즐건 하루 되세요~~^

Microservice architecture note

아키텍쳐 /SOA | 2014. 8. 20. 16:37 | Posted by 조대협

MSA (Microservice Architecture)

자료 수집


참고 자료

Ebay 아키텍쳐 : http://www.addsimplicity.com/downloads/eBaySDForum2006-11-29.pdf

Netflix 아키텍쳐 : http://techblog.netflix.com/2013/01/optimizing-netflix-api.html

infoQ Microservice Architecture : http://www.infoq.com/articles/microservices-intro

MicroService 개념 http://microservices.io/patterns/microservices.html

Martin folwer : http://martinfowler.com/articles/microservices.html

Dzone microservice architecture : http://java.dzone.com/articles/microservice-architecture

Thought works의 PPT : http://www.infoq.com/presentations/Micro-Services

node.js로 apigateway 만들기 : 정리 잘되어 있음. http://plainoldobjects.com/presentations/nodejs-the-good-parts-a-skeptics-view/


Conway's 법칙에 연관됨

You build, You run - Devops, Amazon

De-Centralized governance - 기술 표준화 보다는 다양한 기술을 허가. Microserice들을 스크립트 언어로 빠르게 만들어 버림.

Cross platform, Self organized team 모델 지향 - Align 되기전에 Self organized로 이동되면. 망함.

운영이 HELL이다. 높은 운영 능력, 장애 처리, Devops 필요.



==> 공감 x 100배 (나만 겪는 문제가 아니구만..)

ESB (Enterprise Night Bus.. )


'아키텍쳐  > SOA' 카테고리의 다른 글

Microservice architecture note  (0) 2014.08.20
Open API design  (0) 2013.07.06
통신 사업자의 SDP의 필수 컴포넌트  (0) 2010.08.03
SDP (Service Delivery Platform)  (1) 2009.09.15
모차세대 시스템의 WAS 아키텍쳐 Blue Print  (8) 2009.07.30
EAI관점에서 본 SOA  (6) 2009.07.29
본인은 구글 클라우드의 직원이며, 이 블로그에 있는 모든 글은 회사와 관계 없는 개인의 의견임을 알립니다.

댓글을 달아 주세요
