피닉스 패턴의 VM 이미지 타입


조대협 (http://bcho.tistory.com)


피닉스 서버 패턴을 이용해서 이미지를 만들때, 그러면 이미지에 어디까지 패키징이 되어야할지 결정할 필요가 있다. 정답은 없지만 몇가지 정형화된 패턴을 찾을 수 는 있다


OS Image

가상화 환경이나 클라우드를 사용하면 디폴트로 사용하는 패턴으로 이미지가 OS 단위로 되어 있는 패턴이다. 우분투 이미지, 윈도우 이미지와 같이 OS 단위로 이미지가 되어 있다.




피닉스 패턴을 사용할 경우 애플리케이션 배포시, 이미지를 이용해서 VM 을 생성하고 VM 이 기동될때, Configuration management 도구를 이용하여 소프트웨어 스택 (미들웨어, 라이브러리등)과 애플리케이션 코드를 배포하는 방식이다.

Foundation Image

Foundation Image는 이미지를 OS단위가 아니라 서비스 플랫폼, 예를 들어 Ruby on rails 환경, PHP환경과 같은 환경 별로 관리하는 방법이다.



일종의 PaaS와 같은 개념의 이미지로 생각되는데, 가장 적절한 절충안이 아닌가 싶다.


Immutable Image

마지막으로는 Immutable Image (불변) 이미지인데, 이 이미지 타입은 배포마다 매번 새롭게 이미지를 만드는 패턴이다.


항상 OS 부터 애플리케이션 까지 전체 스택이 같이 이미지화 되어 배포되기 때문에, 최신 업데이트를 유지하기가 좋지만, 빌드 시간이 많이 걸리고 관리해야 하는 이미지 양이 많아진다.

이 패턴으로 갈거면 도커를 쓰는게 오히려 정답이 아닐까 싶다.


 OS 이미지 패턴의 경우 VM이 올라오면서 소프트웨어들이 설치되고 애플리케이션이 설치되는 모델인데, 소프트웨어 특히 npm이나 pip들을 이용해서 라이브러리를 설치할때 외부 저장소를 이용하는 경우, 외부 저장소가 장애가 날 경우 소프트웨어 설치가 안되기 때문에 외부 시스템 장애에 대한 의존성을 가지고 있고 설치 시간이 길기 때문에 그다지 좋은 패턴으로는 판단이 안되고, immutable 패턴은 위에서도 언급했듯이 빌드 시간이 길고, 여러 이미지를 관리해야하기 때문에 그다지 권장하고 싶지 않지만, 전체를 매번 묶어서 배포함으로써 일관성 유지가 가능한 장점이 있기 때문에 만약에 해야 한다면 도커를 이용해서 구현하는 것이 어떨까 한다. Foundation Image 패턴이 가장적절한 패턴으로 판단되는데, 다음글에서는 Packer를 이용하여, Foundation Image 타입을 만드는 방법을 알아보도록 하겠다.


Object Detection API를 이용하여 커스텀 데이타 학습하기

얼굴인식 모델 만들기


조대협 (http://bcho.tistory.com)


이번글에서는 Tensorflow Object Detection API를 이용하여 직접 이미지를 인식할 수 있는 방법에 대해서 알아보자. 이미 가지고 있는 데이타를 가지고 다양한 상품에 대한 인식이나, 사람 얼굴에 대한 인식 모델을 머신러닝에 대한 전문적인 지식 없이도 손쉽게 만들 수 있다.


Object Detection API 설치

Object Detection API 설치는 http://bcho.tistory.com/1193http://bcho.tistory.com/1192 에서 이미 다뤘기 때문에 별도로 언급하지 않는다.

학습용 데이타 데이타 생성 및 준비

Object Detection API를 학습 시키기 위해서는 http://bcho.tistory.com/1193 예제와 같이 TFRecord 형태로 학습용 파일과 테스트용 파일이 필요하다. TFRecord 파일 포맷에 대한 설명은 http://bcho.tistory.com/1190 를 참고하면 된다.


이미지 파일을 TFRecord로 컨버팅하는 전체 소스 코드는 https://github.com/bwcho75/objectdetection/blob/master/custom/create_face_data.py 를 참고하기 바란다.

구글 클라우드 VISION API를 이용하여,얼굴이 있는지 여부를 파악하고, 얼굴 각도가 너무 많이 틀어진 경우에는 필터링 해낸후에,  얼굴의 위치 좌표를 추출하여 TFRecord 파일에 쓰는 흐름이다.

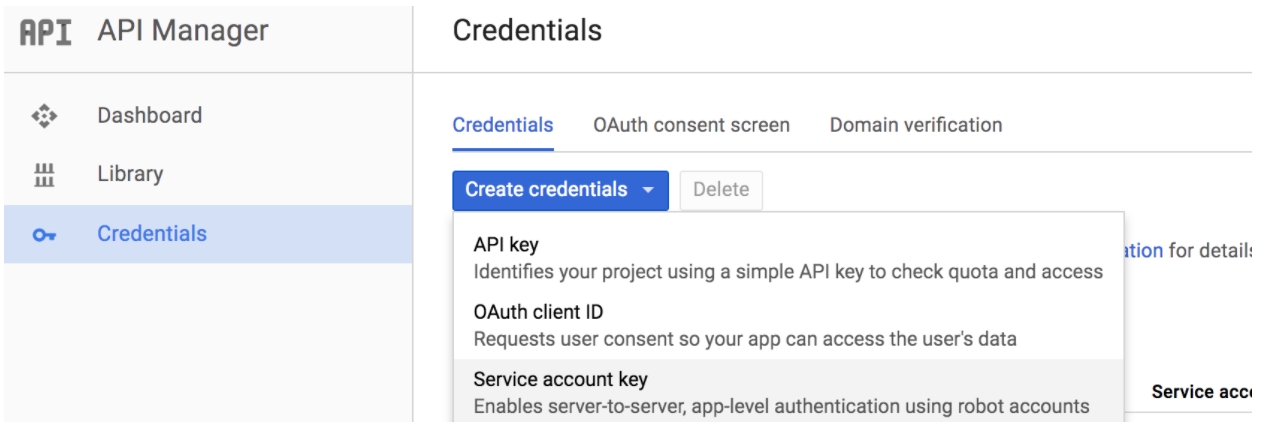

VISION API를 사용하기 때문에 반드시 서비스 어카운트 (Service Account/JSON 파일)를 구글 클라우드 콘솔에서 만들어서 설치하고 실행하기 바란다.


사용 방법은

python create_face_data.py {이미지 소스 디렉토리} {이미지 아웃풋 디렉토리} {TFRECORD 파일명}


형태로 사용하면 된다.

예) python ./custom/create_face_data.py /Users/terrycho/trainingdata_source /Users/terrycho/trainingdata_out


{이미지 소스 디렉토리} 구조는 다음과 같다.

{이미지 소스 디렉토리}/{라벨1}

{이미지 소스 디렉토리}/{라벨2}

{이미지 소스 디렉토리}/{라벨3}

:

예를 들어

/Users/terrycho/trainingdata_source/Alba

/Users/terrycho/trainingdata_source/Jessica

/Users/terrycho/trainingdata_source/Victoria

:

이런식이 된다.



명령을 실행하면, {이미지 아웃풋 디렉토리} 아래

  • 학습 파일은 face_training.record

  • 테스트 파일은 face_evaluation.record

  • 라벨맵은 face_label_map.pbtxt

로 생성된다. 이 세가지 파일이 Object Detection API를 이용한 학습에 필요하고 부가적으로 생성되는  csv 파일이 있는데

  • all_files.csv : 소스 디렉토리에 있는 모든 이미지 파일 목록

  • filtered_files.csv : 각 이미지명과, 라벨, 얼굴 위치 좌표 (사각형), 이미지 전체 폭과 높이

  • converted_result_files.csv : filtered_files에 있는 이미지중, 얼굴의 각도등이 이상한 이미지를 제외하고 학습과 테스트용 데이타 파일에 들어간 이미지 목록으로, 이미지 파일명, 라벨 (텍스트), 라벨 (숫자), 얼굴 좌표 (사각형) 을 저장한다.


여기서 사용한 코드는 간단한 테스트용 코드로, 싱글 쓰레드에 싱글 프로세스 모델로 대규모의 이미지를 처리하기에는 적절하지 않기 때문에, 운영환경으로 올리려면, Apache Beam등 분산 프레임웍을 이용하여 병렬 처리를 하는 것을 권장한다. http://bcho.tistory.com/1177 를 참고하기 바란다.


여기서는 학습하고자 하는 이미지의 바운드리(사각형 경계)를 추출하는 것을 VISION API를 이용해서 자동으로 했지만, 일반적인 경우는 이미지에서 각 경계를 수동으로 추출해서 학습데이타로 생성해야 한다




이런 용도로 사용되는 툴은 https://medium.com/towards-data-science/how-to-train-your-own-object-detector-with-tensorflows-object-detector-api-bec72ecfe1d9 문서에 따르면 FastAnnotationTool이나 ImageMagick 과 같은 툴을 추천하고 있다.



이렇게 학습용 파일을 생성하였으면 다음 과정은 앞의  http://bcho.tistory.com/1193 에서 언급한 절차와 크게 다르지 않다.

체크포인트 업로드

학습 데이타가 준비 되었으면 학습을 위한 준비를 하는데, 트랜스퍼 러닝 (Transfer learning)을 위해서 기존의 학습된 체크포인트 데이타를 다운 받아서 이를 기반으로 학습을 한다.

Tensorflow Object Detection API는 경량이고 단순한 모델에서 부터 정확도가 비교적 높은 복잡한 모델까지 지원하고 있지만, 복잡도가 높다고 해서 정확도가 꼭 높지는 않을 수 있다. 복잡한 모델일 수 록 학습 데이타가 충분해야 하기 때문에, 학습하고자 하는 데이타의 양과 클래스의 종류에 따라서 적절한 모델을 선택하기를 권장한다.


여기서는 faster_rcnn_inception_resnet_v2 모델을 이용했기 때문에 아래와 같이 해당 모델의 체크포인트 데이타를 다운로드 받는다.


curl -O http://download.tensorflow.org/models/object_detection/faster_rcnn_inception_resnet_v2_atrous_coco_11_06_2017.tar.gz


파일의 압축을 푼 다음 체크 포인트 파일을 학습 데이타용 Google Cloud Storage (GCS) 버킷으로 업로드 한다.

gsutil cp faster_rcnn_inception_resnet_v2_atrous_coco_11_06_2017/model.ckpt.* gs://${YOUR_GCS_BUCKET}/data/





설정 파일 편집 및 업로드

다음 학습에 사용할 모델의 설정을 해야 하는데,  object_detection/samples/configs/ 디렉토리에 각 모델별 설정 파일이 들어 있으며, 여기서는 faster_rcnn_inception_resnet_v2_atrous_pets.config 파일을 사용한다.


이 파일에서 수정해야 하는 부분은 다음과 같다.

클래스의 수

클래스 수를 정의한다. 이 예제에서는 총 5개의 클래스로 분류를 하기 때문에 아래와 같이 5로 변경하였다.

 8 model {

 9   faster_rcnn {

10     num_classes: 5

11     image_resizer {

학습 데이타 파일 명 및 라벨명

학습에 사용할 학습데이타 파일 (tfrecord)와 라벨 파일명을 지정한다.

126 train_input_reader: {

127   tf_record_input_reader {

128     input_path: "gs://terrycho-facedetection/data/face_training.record"

129   }

130   label_map_path: "gs://terrycho-facedetection/data/face_label_map.pbtxt"

131 }


테스트 데이타 파일명 및 라벨 파일명

학습후 테스트에 사용할 테스트 파일 (tfrecord)과 라벨 파일명을 지정한다

140 eval_input_reader: {

141   tf_record_input_reader {

142     input_path: "gs://terrycho-facedetection/data/face_evaluation.record"

143   }

144   label_map_path: "gs://terrycho-facedetection/data/face_label_map.pbtxt"

145   shuffle: false

146   num_readers: 1


만약에 학습 횟수(스탭)을 조정하고 싶으면 num_steps 값을 조정한다. 디폴트 설정은 20만회인데, 여기서는 5만회로 수정하였다.

117   # never decay). Remove the below line to train indefinitely.
118   # num_steps: 200000
119   num_steps: 50000
120   data_augmentation_options {
121     random_horizontal_flip {
122     }


설정 파일 수정이 끝났으면 gsutil cp 명령을 이용하여 해당 파일을 GCS 버킷에 다음과 같이 업로드 한다.

gsutil cp object_detection/samples/configs/faster_rcnn_inception_resnet_v2_atrous_pets.config gs://${YOUR_GCS_BUCKET}/data/faster_rcnn_inception_resnet_v2_atrous_pets.config

코드 패키징

models/ 디렉토리에서 다음 명령을 수행하여, 모델 코드를 패키징한다.

python setup.py sdist

(cd slim && python setup.py sdist)



학습


gcloud ml-engine jobs submit training `whoami`_object_detection_`date +%s` \

   --job-dir=gs://${YOUR_GCS_BUCKET}/train \

   --packages dist/object_detection-0.1.tar.gz,slim/dist/slim-0.1.tar.gz \

   --module-name object_detection.train \

   --region asia-east1 \

   --config object_detection/samples/cloud/cloud.yml \

   -- \

   --train_dir=gs://${YOUR_GCS_BUCKET}/train \

   --pipeline_config_path=gs://${YOUR_GCS_BUCKET}/data/faster_rcnn_resnet101_pets.config

모니터링

학습이 진행되면 텐서보드를 이용하여 학습 진행 상황을 모니터링할 수 있고, 또한 테스트 트레이닝을 수행하여, 모델에 대한 테스트를 동시 진행할 수 있다. http://bcho.tistory.com/1193 와 방법이 동일하니 참고하기 바란다.


학습을 시작하면 텐서보드를 통해서, Loss 값이 수렴하는 것을 확인할 수 있다.



결과

학습이 끝나면 텐서보드에서 테스트된 결과를 볼 수 있다. 이 예제의 경우 모델을 가장 복잡한 모델을 사용했는데 반하여, 총 5개의 클래스에 대해서 클래스당 약 40개정도의 학습 데이타를 사용했는데, 상대적으로 정확도가 낮았다. 실 서비스에서는 더 많은 데이타를 사용하기를 권장한다.



활용

학습된 모델을 활용하는 방법은 학습된 모델을 export 한후에, (Export 하는 방법은  http://bcho.tistory.com/1193 참고) export 된 모델을 로딩하여, 코드에서 불러서 사용하면 된다.

http://bcho.tistory.com/1192 참고



Object Detection API에 애완동물 사진을 학습 시켜 보자


조대협 (http://bcho.tistory.com)


Object Detection API에 이번에는 애완동물 사진 데이타를 학습시켜 보도록 한다.

애완 동물 학습 데이타의 원본은  Oxford-IIIT Pets lives  http://www.robots.ox.ac.uk/~vgg/data/pets/ 에 있다. 약 37개의 클래스에, 클래스당 200개 정도의 이미지를 가지고 있다.



이번 글에서는 이 애완동물 데이타를 다운 받아서, Object Detection API에 학습 시키는 것까지 진행을 한다.

데이타를 다운로드 받은 후, Object Detection API에 학습 시키기 위해서, 데이타 포맷을 TFRecord 형태로 변환한 후, 학습을 하는 과정을 설명한다.


주의할점 : 이 튜토리얼은 총 37개의 클래스 약 7000장의 이미지를 학습시키는데, 17시간 이상이 소요되며, 구글 클라우 CloudML의 텐서플로우 클러스터에서 분산 러닝을 하도록 설명하고 있는데, 많은 비용이 들 수 있다. 전체 흐름과 과정을 이해하기 위해서는 17시간을 풀 트레이닝 시키지 말고 학습 횟수를 줄이거나 아니면 중간에서 학습을 멈춰서 비용이 많이 나오지 않도록 하는 것을 권장한다.

학습 데이타 다운로드 받기

%curl -O http://www.robots.ox.ac.uk/~vgg/data/pets/data/images.tar.gz

%curl -O http://www.robots.ox.ac.uk/~vgg/data/pets/data/annotations.tar.gz

※ 맥이기 때문에, curl -O 를 사용했는데, Linux의 경우에는 wget을 사용하면 된다.

파일을 다운로드 받았으면 압축을 풀어보자

  • images.tar.gz에는 애완동물의 학습용 이미지가 들어가 있다.

  • annotations.tar.gz 는 각 이미지에 대한 메타 데이타가 들어있다. 이미지 마다 나타난 동물의 종류, 사진상 동물의 위치 (박스)

TFRecord 파일 포맷으로  컨버팅 하기

압축을 푼 메타데이타와 이미지 파일을 이용해서 tfrecord 파일 형태로 컨버팅을 해야 한다. Tfrecord 내에는 이미지 바이너리, 이미지에 대한 정보 (이미지 크기, 인식할 물체의 위치, 라벨)등이 들어간다. 상세 데이타 포맷에 대해서는 다음글에서 설명하도록 한다.

이 데이타를 가지고 tfrecord 타입으로 컨버팅 하는 코드는 object_detection/create_pet_tf_record.py

에 이미 작성되어 있다. 아래 코드를 이용해서 실행해주면 자동으로 pet_train.record에 학습용 데이타를 pet_val.record에 테스트용 데이타를 생성해준다.


python object_detection/create_pet_tf_record.py \
   --label_map_path=object_detection/data/pet_label_map.pbtxt \
   --data_dir=`pwd` \
   --output_dir=`pwd`

학습 환경 준비하기

데이타가 준비되었으면 학습을 위한 환경을 준비해야 한다.

학습은 구글 클라우드 플랫폼의 CloudML을 사용한다. CloudML은 구글 클라우드 플랫폼의 Tensorflow managed 서비스로, Tensorflow 클러스터 설치나 운영 필요 없이 간단하게 명령어 만으로 여러대의 머신에서 학습을 가능하게 해준다.

CloudML을 사용하기 위해서는 몇가지 환경 설정을 해줘야 한다.

  • 먼저 학습용 데이타 (tfrecord)파일을 구글 클라우드 스토리지 (GCS)로 업로드 해야 한다.

  • Object Detection API에서 사물 인식에 사용된 모델의 체크 포인트를 업로드 해야 한다.

  • 클라우드에서 학습을 하기 때문에, 텐서플로우 코드를 패키징해서 업로드해야 한다.

학습 데이타 업로드 하기

데이타를 업로드하기전에, 구글 클라우드 콘솔에서 구글 클라우드 스토리지 버킷을 생성한다.

생성된 버킷명을 YOUR_GCS_BUCKET 환경 변수에 저장한다.

export YOUR_GCS_BUCKET=${YOUR_GCS_BUCKET}


다음 gsutil 유틸리티를 이용하여 YOUR_GCS_BUCKET 버킷으로 학습용 데이타와, 라벨맵 데이타를 업로드 한다.


gsutil cp pet_train.record gs://${YOUR_GCS_BUCKET}/data/pet_train.record
gsutil cp pet_val.record gs://${YOUR_GCS_BUCKET}/data/pet_val.record
gsutil cp object_detection/data/pet_label_map.pbtxt gs://${YOUR_GCS_BUCKET}/data/pet_label_map.pbtxt


학습된 모델 다운로드 받아서 업로드 하기

다음은 학습된 모델을 받아서, 그중에서 체크포인트를  GCS에 올린다.


curl -O http://storage.googleapis.com/download.tensorflow.org/models/object_detection/faster_rcnn_resnet101_coco_11_06_2017.tar.gz

tar -xvf faster_rcnn_resnet101_coco_11_06_2017.tar.gz
gsutil cp faster_rcnn_resnet101_coco_11_06_2017/model.ckpt.* gs://${YOUR_GCS_BUCKET}/data/


체크 포인트를 다운받아서 업로드 하는 이유는, 트랜스퍼 러닝 (Transfer Learning)을 하기 위함인데, 하나도 학습이 되지 않은 모델을 학습을 시키는데는 시간이 많이 들어간다. 트랜서퍼러닝은 이미 학습이 되어 있는 모델로 다른 데이타를 학습 시키는 방법인데, 사물을 인식하는 상태로 학습되어 있는 모델을 다른 물체 (여기서는 애완동물)를 학습하는데 사용하면 학습 시간을 많이 줄 일 수 있다. 이런 이유로, 사물 인식용으로 학습된 체크포인트를 로딩해서 이 체크포인트 부터 학습을 하기 위함이다.

설정 파일 변경하기

Object Detection API를 사용하기 위해서는 학습에 대한 설정 정보를 정의해야 한다.

이 설정 파일안에는 학습 데이타의 위치, 클래스의 수 및 각종 하이퍼 패러미터들이 정의되어 있다. 패러미터에 대한 자세한 설명은  https://github.com/tensorflow/models/blob/master/object_detection/g3doc/configuring_jobs.md를 참고하기 바란다. 이 예제에서는 설정 파일을 따로 만들지 않고 애완동물 사진 학습을 위해서 미리 정의되어 있는 템플릿 설정 파일을 이용하도록 한다.  설정 파일은 미리 정의된 모델에 따라 다른데, 여기서는 faster_rcnn_resnet101_pets 모델을 사용하기 때문에 object_detection/samples/configs/faster_rcnn_resnet101_pets.config 파일을 사용한다.


파일의 위치가 PATH_TO_BE_CONFIGURED 문자열로 정의되어 있는데, 이를 앞에서 만든 GCS 버킷명으로 변경해야 하기 때문에, 아래와 같이 sed 명령을 이용하여 해당 문자열을 변경하자


Linux : sed -i "s|PATH_TO_BE_CONFIGURED|"gs://${YOUR_GCS_BUCKET}"/data|g" object_detection/samples/configs/faster_rcnn_resnet101_pets.config


Max : sed -i ‘’ -e "s|PATH_TO_BE_CONFIGURED|"gs://${YOUR_GCS_BUCKET}"/data|g" object_detection/samples/configs/faster_rcnn_resnet101_pets.config


설정 파일 작성이 끝났으면 이를 GCS 버킷에 올린 후에, 학습시에 사용하도록 한다. 다음 명령어는 설정 파일을 GCS 버킷에 올리는 명령이다.

gsutil cp object_detection/samples/configs/faster_rcnn_resnet101_pets.config \
   gs://${YOUR_GCS_BUCKET}/data/faster_rcnn_resnet101_pets.config


텐서플로우 코드 패키징 및 업로드

학습에 사용할 데이타와 체크포인트등을 업로드 했으면, 다음 텐서플로우 코드를 패키징 해야 한다. 이 글에서는 학습을 로컬 머신이 아니라 구글 클라우드의 텐서플로우 메니지드 서비스인 CloudML을 사용하는데, 이를 위해서는 텐서플로우코드와 코드에서 사용하는 파이썬 라이브러리들을 패키징해서 올려야 한다.


Object Detection API 모델 디렉토리에서 다음 명령어를 실행하면, model 디렉토리와 model/slim 디렉토리에 있는 텐서플로우 코드 및 관련 라이브러리를 같이 패키징하게된다.


# From tensorflow/models/
python setup.py sdist
(cd slim && python setup.py sdist)


명령을 실행하고 나면 패키징된 파일들은 dist/object_detection-0.1.tar.gzslim/dist/slim-0.1.tar.gz 에 저장되게 된다.

학습하기

구글 CloudML을 이용하여 학습하기. 그러면 학습을 시작해보자. 학습은 200,000 스탭에 총 17시간 정도가 소요되며, 비용이 3000$ 이상이 소요되니, 비용이 넉넉하지 않다면, 학습을 중간에 중단 시키기를 권장한다. 테스트 목적이라면 약 10~20분 정도면 충분하지 않을까 한다. 아니면 앞의 config 파일에서 trainning step을 작게 낮춰서 실행하기 바란다.


# From tensorflow/models/
gcloud ml-engine jobs submit training `whoami`_object_detection_`date +%s` \
   --job-dir=gs://${YOUR_GCS_BUCKET}/train \
   --packages dist/object_detection-0.1.tar.gz,slim/dist/slim-0.1.tar.gz \
   --module-name object_detection.train \
   --region asia-east1 \
   --config object_detection/samples/cloud/cloud.yml \
   -- \
   --train_dir=gs://${YOUR_GCS_BUCKET}/train \
   --pipeline_config_path=gs://${YOUR_GCS_BUCKET}/data/faster_rcnn_resnet101_pets.config


학습을 시킬 텐서플로우 클러스터에 대한 정보는 object_detection/samples/cloud/cloud.yml 에 들어 있다. 내용을 보면,

trainingInput:

 runtimeVersion: "1.0"

 scaleTier: CUSTOM

 masterType: standard_gpu

 workerCount: 5

 workerType: standard_gpu

 parameterServerCount: 3

 parameterServerType: standard


scaleTier로 클러스터의 종류를 정의할 수 있는데, 서버 1대에서 부터 여러대의 클러스터까지 다양하게 적용이 가능하다. 여기서는 모델이 크기가 다소 크기 때문에, Custom으로 설정하였다.


역할

서버 타입

댓수

Master server

standard_gpu

1

Worker

standard_gpu

5

Parameter Server

standard

5


각 서버의 스펙은 상세 스펙은 나와있지 않고, 상대값으로 정의되어 있는데 대략 내용이 다음과 같다.



출처 https://cloud.google.com/ml-engine/docs/concepts/training-overview#machine_type_table




학습을 시작하고 나면 CloudML 콘솔에서 실행중인 Job을 볼 수 있고, Job을 클릭하면 자원의 사용 현황을 볼 수 있다. (CPU와 메모리 사용량)



학습을 시작한 후에, 학습된 모델을 Evaluate할 수 있는데, Object Detection API에서는 학습 말고 Evaluation 모델을 별도로 나눠서, 잡을 나눠서 수행하도록 하였다. 학습중에 생성되는 체크포인트 파일을 읽어서 Evaluation을 하는 형태이다.

다음을 Evaluation을 실행하는 명령어인데, 위의 학습 작업이 시작한 후에, 한시간 정도 후부터 실행해도 실행 상태를 볼 수 있다.


# From tensorflow/models/
gcloud ml-engine jobs submit training `whoami`_object_detection_eval_`date +%s` \
   --job-dir=gs://${YOUR_GCS_BUCKET}/train \
   --packages dist/object_detection-0.1.tar.gz,slim/dist/slim-0.1.tar.gz \
   --module-name object_detection.eval \
   --region asia-east1 \
   --scale-tier BASIC_GPU \
   -- \
   --checkpoint_dir=gs://${YOUR_GCS_BUCKET}/train \
   --eval_dir=gs://${YOUR_GCS_BUCKET}/eval \
  --pipeline_config_path=gs://${YOUR_GCS_BUCKET}/data/faster_rcnn_resnet101_pets.config


학습 진행 상황 확인하기

학습이 진행중에도, Evaluation을 시작했으면, Tensorboard를 이용하여 학습 진행 상황을 모니터링 할 수 있다. 학습 진행 데이타가 gs://${YOUR_GCS_BUCKET} 에 저장되기 때문에, 이 버킷에 있는 데이타를 Tensorboard로 모니터링 하면 된다.

실행 방법은 먼저 GCS 에 접속이 가능하도록 auth 정보를 설정하고, Tensorboard에 로그 파일 경로를

GCS 버킷으로 지정하면 된다.

gcloud auth application-default login
tensorboard --logdir=gs://${YOUR_GCS_BUCKET}


아래는 실제 실행 결과이다.



Evaluataion이 끝났으면, 테스트된 이미지도 IMAGES 탭에서 확인이 가능하다.



학습된 모델을 Export 하기

학습이 완료되었으면, 이 모델을 예측 (Prediction)에 사용하기 위해서 Export 할 수 있다. 이렇게 Export 된 이미지는 나중에 다시 로딩하여 예측(Prediction)코드에서 로딩을 하여 사용이 가능하다.

${YOUR_GCS_BUCKET}에 가면 체크 포인트 파일들이 저장되어 있는데, 이 체크 포인트를 이용하여 모델을 Export 한다.



GCS 버킷에서 Export 하고자 하는 Check Point 번호를 선택한 후에 Export 하면 된다, 여기서는 200006 Check Point를 Export 해보겠다.


${CHECKPOINT_NUMBER} 환경 변수를

export CHECKPOINT_NUMBER=200006

으로 설정한 다음에 다음 명령어를 실행한다.


# From tensorflow/models
gsutil cp gs://${YOUR_GCS_BUCKET}/train/model.ckpt-${CHECKPOINT_NUMBER}.* .
python object_detection/export_inference_graph.py \

   --input_type image_tensor \

   --pipeline_config_path object_detection/samples/configs/faster_rcnn_resnet101_pets.config \

   --trained_checkpoint_prefix model.ckpt-${CHECKPOINT_NUMBER} \

   --output_directory output_inference_graph.pb


명령을 실행하고 나면 output_inference_graph.pb 디렉토리에 모델이 Export 된것을 확인할 수 있다.

다음 글에서는 직접 자신의 사진 데이타만을 가지고 학습과 예측을 하는 방법에 대해서 알아보겠다.


참고 자료



연예인 얼굴 인식 서비스를 만들어보자 #2


CSV 목록에 있는 이미지 데이타를 읽어보자


조대협 (http://bcho.tistory.com)


앞의 글(http://bcho.tistory.com/1166) 에서는 얼굴 인식 데이타를 확보하고, 전처리를 통해서 96x96 사이즈로 만드는 것을 살펴보았다.

그러면, 이 전처리가 끝난 데이타를 텐서플로우에서 학습용으로 쓰기 위해서 데이타를 읽어 들이는 것을 살펴보겠다.


파일에서 학습데이타를 읽는 방법과 큐에 대한 설명은 아래 두 글을 참고하기 바란다.

http://bcho.tistory.com/1165

http://bcho.tistory.com/1163

파일 포맷

파일 포맷은 다음과 같다

/Users/terrycho/traning_datav2/training/007BIL_Aaron_Eckhart_001.jpg,Aaron Eckhart

/Users/terrycho/traning_datav2/training/08486023.jpg,Aaron Eckhart

/Users/terrycho/traning_datav2/training/09.jpg,Aaron Eckhart

/Users/terrycho/traning_datav2/training/0_61_091107_411.jpg,Aaron Eckhart


‘,’로 구분되는 CSV 형태의 파일 포맷이며, 앞에는 이미지의 경로, 뒤에는 해당 이미지의 라벨이 명시되어 있다.


예제 코드

예제코드를 살펴보자

예제 코드의 형태는 http://bcho.tistory.com/1165 에 소개된 CSV 파일을 읽는 코드와 크게 드리지 않다.


import tensorflow as tf

import numpy as np

import matplotlib.pyplot as plt


csv_file =  tf.train.string_input_producer(['/Users/terrycho/dev/ws_gae_demo/terry-face-recog/training_file.txt']

                                               ,name='filename_queue')

textReader = tf.TextLineReader()

_,line = textReader.read(csv_file)

imagefile,label = tf.decode_csv(line,record_defaults=[ [""],[""] ])

image = tf.image.decode_jpeg(tf.read_file(imagefile),channels=3)



with tf.Session() as sess:



   coord = tf.train.Coordinator()

   threads = tf.train.start_queue_runners(sess=sess, coord=coord)



   for i in range(100):

       image_value,label_value,imagefile_value = sess.run([image,label,imagefile])

       plt.imshow(image_value)

       plt.show()

       print label_value,":",imagefile_value



   coord.request_stop()

   coord.join(threads)


특별한 부분만 살펴보자면

imagefile,label = tf.decode_csv(line,record_defaults=[ [""],[""] ])

image = tf.image.decode_jpeg(tf.read_file(imagefile),channels=3)

부분인데, TextReader로 읽어드린 문자열을 파싱해서 이미지 파일명 (imagefile)과 라벨(label)로 추출하고

이 imagefile을가지고, tf.image.decode_jpeg 메서드를 이용하여 jpeg  파일을 읽어서 텐서형으로 바꾼다. 이때, channel=3 으로 설정하였는데, 이유는 이 이미지는 칼라 이미지로 RGB 3개의 값을 가지기 때문에 3차원으로 정의하였다.


다음 텐서 플로우 세션을 시작한 다음에

image_value,label_value,imagefile_value = sess.run([image,label,imagefile])

Image,label,imagefile 값을 읽은 후에, 확인을 위해서 matplotlib를 이용하여, 이미지와, 라벨, 그리고 파일 경로를 출력하여, 값이 정확하게 읽히는지 순서에 맞게 읽히고 누락은 없는지 확인할수 있다.

(확인을 위해서 데이타를 읽을때 shuffle을 하지 않고 순차적으로 읽었다.)


실행 결과

그 실행 결과를 보면 다음과 같다.



다른 코드


만약에 읽어드린 이미지들을 한꺼번에 보고 싶을 경우에는 아래와 같은 코드를 사용한다. 아래 코드는 200개의 이미지를 읽어서 가로로 10개씩 출력하는 코드이다. 아래 코드 부분을 바꿔치면 된다.

   fig = plt.figure(figsize=(20,120))

   for i in range(200):

       image_value,label_value,imagefile_value = sess.run([image,label,imagefile])



       subplot = fig.add_subplot(50,10,i+1)

       subplot.set_xlabel(label_value)

       plt.imshow(image_value)

       print label_value ,imagefile_value

   plt.show(


출력 결과는 다음과 같다.


다음번에는 텐서로 읽어드린 이미지 데이타를 활용하여 얼굴 인식 모델을 CNN으로 만들어보고 학습 시켜 보겠다.




연예인 얼굴 인식 서비스를 만들어보자 #1 - 학습데이타 준비하기


조대협 (http://bcho.tistory.com)


CNN 에 대한 이론 공부와 텐서 플로우에 대한 기본 이해를 끝내서 실제로 모델을 만들어보기로 하였다.

CNN을 이용한 이미지 인식중 대중적인 주제로 얼굴 인식 (Face recognition)을 주제로 잡아서, 이 모델을 만들기로 하고 아직 실력이 미흡하여 호주팀에서 일하고 있는 동료인 Win woo 라는 동료에게 모델과 튜토리얼 개발을 부탁하였다.


이제 부터 연재하는 연예인 얼굴 인식 서비스는 Win woo 가 만든 코드를 기반으로 하여 설명한다. (코드 원본 주소 : https://github.com/wwoo/tf_face )

얼굴 데이타를 내려 받자

먼저 얼굴 인식 모델을 만들려면, 학습을 시킬 충분한 데이타가 있어야 한다. 사람 얼굴을 일일이 구할 수 도 없고, 구글이나 네이버에서 일일이 저장할 수 도 없기 때문에, 공개된 데이타셋을 활용하였는데, PubFig (Public Figures Face Database - http://www.cs.columbia.edu/CAVE/databases/pubfig/) 를 사용하였다.



이 데이타셋에는 약 200명에 대한 58,000여장의 이미지를 저장하고 있는데, 이 중의 일부만을 사용하였다.

Download 페이지로 가면, txt 파일 형태 (http://www.cs.columbia.edu/CAVE/databases/pubfig/download/dev_urls.txt) 로 아래와 같이


Abhishek Bachan 1 http://1.bp.blogspot.com/_Y7rzCyUABeI/SNIltEyEnjI/AAAAAAAABOg/E1keU_52aFc/s400/ash_abhishek_365x470.jpg 183,60,297,174 f533da9fbd1c770428c8961f3fa48950
Abhishek Bachan 2 http://1.bp.blogspot.com/_v9nTKD7D57Q/SQ3HUQHsp_I/AAAAAAAAQuo/DfPcHPX2t_o/s400/normal_14thbombaytimes013.jpg 49,71,143,165 e36a8b24f0761ec75bdc0489d8fd570b
Abhishek Bachan 3 http://2.bp.blogspot.com/_v9nTKD7D57Q/SL5KwcwQlRI/AAAAAAAANxM/mJPzEHPI1rU/s400/ERTYH.jpg 32,68,142,178 583608783525c2ac419b41e538a6925d


사람이름, 이미지 번호, 다운로드 URL, 사진 크기, MD5 체크섬을 이 필드로 저장되어 있다.

이 파일을 이용하여 다운로드 URL에서 사진을 다운받아서, 사람이름으로된 폴더에 저장한다.

물론 수동으로 할 수 없으니 HTTP Client를 이용하여, URL에서 사진을 다운로드 하게 하고, 이를 사람이름 폴더 별로 저장하도록 해야 한다.


HTTP Client를 이용하여 파일을 다운로드 받는 코드는 일반적인 코드이기 때문에 별도로 설명하지 않는다.

본인의 경우에는 Win이 만든 https://github.com/wwoo/tf_face/blob/master/tf/face_extract/pubfig_get.py 코드를 이용하여 데이타를 다운로드 받았다.

사용법은  https://github.com/wwoo/tf_face 에 나와 있는데,


$> python tf/face_extract/pubfig_get.py tf/face_extract/eval_urls.txt ./data

를 실행하면 ./data 디렉토리에 이미지를 다운로드 받아서 사람 이름별 폴더에 저장해준다.

evals_urls.txt에는 위에서 언급한 dev_urls.txt 형태의 데이타가 들어간다.


사람 종류가 너무 많으면 데이타를 정재하는 작업이 어렵고, (왜 어려운지는 뒤에 나옴) 학습 시간이 많이 걸리기 때문에, 약 47명의 데이타를 다운로드 받아서 작업하였다.

쓰레기 데이타 골라내기

데이타를 다운받고 나니, 아뿔사!! PubFig 데이타셋이 오래되어서 없는 이미지도 있고 학습에 적절하지 않은 이미지도 있다.


주로 학습에 적절하지 않은 데이타는 한 사진에 두사람 이상의 얼굴이 있거나, 이미지가 사라져서 위의 우측 그림처럼, 이미지가 없는 형태로 나오는 경우인데, 이러한 데이타는 어쩔 수 없이 눈으로 한장한장 다 걸러내야만 하였다.

아마 이 작업이 가장 오랜 시간이 걸린 작업이 아닐까도 한다. 더불어서 머신러닝이 정교한 수학이나 알고리즘이 아니라 노가다라고 불리는 이유를 알았다.

얼굴 추출하기

다음 학습에 가능한 데이타를 잘 골라내었으면, 학습을 위해서 사진에서 얼굴만을 추출해내야 한다. 포토샵으로 일일이 할 수 없기 때문에 얼굴 영역을 인식하는 API를 사용하기로한다. OPEN CV와 같은 오픈소스 라이브러리를 사용할 수 도 있지만 구글의 VISION API의 경우 얼굴 영역을 아주 잘 잘라내어주고, 코드 수십줄만 가지고도 얼굴 영역을 알아낼 수 있기 때문에 구글 VISION API를 사용하였다.

https://cloud.google.com/vision/




VISION API ENABLE 하기

VISION API를 사용하기 위해서는 해당 구글 클라우드 프로젝트에서 VISION API를 사용하도록 ENABLE 해줘야 한다.

VISION API를 ENABLE하기 위해서는 아래 화면과 같이 구글 클라우드 콘솔 > API Manager 들어간후




+ENABLE API를 클릭하여 아래 그림과 같이 Vision API를 클릭하여 ENABLE 시켜준다.




SERVICE ACCOUNT 키 만들기

다음으로 이 VISION API를 호출하기 위해서는 API 토큰이 필요한데, SERVICE ACCOUNT 라는 JSON 파일을 다운 받아서 사용한다.

구글 클라우드 콘솔에서 API Manager로 들어간후 Credentials 메뉴에서 Create creadential 메뉴를 선택한후, Service account key 메뉴를 선택한다



다음 Create Service Account key를 만들도록 하고, accountname과 id와 같은 정보를 넣는다. 이때 중요한것이 이 키가 가지고 있는 사용자 권한을 설정해야 하는데, 편의상 모든 권한을 가지고 있는  Project Owner 권한으로 키를 생성한다.


(주의. 실제 운영환경에서 전체 권한을 가지는 키는 보안상의 위험하기 때문에 특정 서비스에 대한 접근 권한만을 가지도록 지정하여 Service account를 생성하기를 권장한다.)




Service account key가 생성이 되면, json 파일 형태로 다운로드가 된다.

여기서는 terrycho-ml-80abc460730c.json 이름으로 저장하였다.


예제 코드

그럼 예제를 보자 코드의 전문은 https://github.com/bwcho75/facerecognition/blob/master/com/terry/face/extract/crop_face.py 에 있다.


이 코드는 이미지 파일이 있는 디렉토리를 지정하고, 아웃풋 디렉토리를 지정해주면 이미지 파일을 읽어서 얼굴이 있는지 없는지를 체크하고 얼굴이 있으면, 얼굴 부분만 잘라낸 후에, 얼굴 사진을 96x96 사이즈로 리사즈 한후에,

70%의 파일들은 학습용으로 사용하기 위해서 {아웃풋 디렉토리/training/} 디렉토리에 저장하고

나머지 30%의 파일들은 검증용으로 사용하기 위해서 {아웃풋 디렉토리/validate/} 디렉토리에 저장한다.


그리고 학습용 파일 목록은 다음과 같이 training_file.txt에 파일 위치,사람명(라벨) 형태로 저장하고

/Users/terrycho/traning_datav2/training/wsmith.jpg,Will Smith

/Users/terrycho/traning_datav2/training/wsmith061408.jpg,Will Smith

/Users/terrycho/traning_datav2/training/wsmith1.jpg,Will Smith


검증용 파일들은 validate_file.txt에 마찬가지로  파일위치와, 사람명(라벨)을 저장한다.

사용 방법은 다음과 같다.

python com/terry/face/extract/crop_face.py “원본 파일이있는 디렉토리" “아웃풋 디렉토리"

(원본 파일 디렉토리안에는 {사람이름명} 디렉토리 아래에 사진들이 쭈욱 있는 구조라야 한다.)


자 그러면, 코드의 주요 부분을 살펴보자


VISION API 초기화 하기

  def __init__(self):

       # initialize library

       #credentials = GoogleCredentials.get_application_default()

       scopes = ['https://www.googleapis.com/auth/cloud-platform']

       credentials = ServiceAccountCredentials.from_json_keyfile_name(

                       './terrycho-ml-80abc460730c.json', scopes=scopes)

       self.service = discovery.build('vision', 'v1', credentials=credentials)


초기화 부분은 Google Vision API를 사용하기 위해서 OAuth 인증을 하는 부분이다.

scope를 googleapi로 정해주고, 인증 방식을 Service Account를 사용한다. credentials 부분에 service account key 파일인 terrycho-ml-80abc460730c.json를 지정한다.


얼굴 영역 찾아내기

다음은 이미지에서 얼굴을 인식하고, 얼굴 영역(사각형) 좌표를 리턴하는 함수를 보자


   def detect_face(self,image_file):

       try:

           with io.open(image_file,'rb') as fd:

               image = fd.read()

               batch_request = [{

                       'image':{

                           'content':base64.b64encode(image).decode('utf-8')

                           },

                       'features':[{

                           'type':'FACE_DETECTION',

                           'maxResults':MAX_RESULTS,

                           }]

                       }]

               fd.close()



           request = self.service.images().annotate(body={

                           'requests':batch_request, })

           response = request.execute()

           if 'faceAnnotations' not in response['responses'][0]:

                print('[Error] %s: Cannot find face ' % image_file)

                return None



           face = response['responses'][0]['faceAnnotations']

           box = face[0]['fdBoundingPoly']['vertices']

           left = box[0]['x']

           top = box[1]['y']



           right = box[2]['x']

           bottom = box[2]['y']



           rect = [left,top,right,bottom]



           print("[Info] %s: Find face from in position %s" % (image_file,rect))

           return rect

       except Exception as e:

           print('[Error] %s: cannot process file : %s' %(image_file,str(e)) )



VISION API를 이용하여, 얼굴 영역을 추출하는데, 위의 코드에서 처럼 image_file을 읽은후에, batch_request라는 문자열을 만든다. JSON 형태의 문자열이 되는데, 이때 image라는 항목에 이미지 데이타를 base64 인코딩 방식으로 인코딩해서 전송한다. 그리고 VISION API는 얼굴인식뿐 아니라 사물 인식, 라벨인식등 여러가지 기능이 있기 때문에 그중에서 타입을 ‘FACE_DETECTION’으로 정의하여 얼굴 영역만 인식하도록 한다.


request를 만들었으면, VISION API로 요청을 보내면 응답이 오는데, 이중에서 response 엘리먼트의 첫번째 인자 ( [‘responses’][0] )은 첫번째 얼굴은 뜻하는데, 여기서 [‘faceAnnotation’]을 하면 얼굴에 대한 정보만을 얻을 수 있다. 이중에서  [‘fdBoundingPoly’] 값이 얼굴 영역을 나타내는 사각형이다. 이 갑ㄱㅅ을 읽어서 left,top,right,bottom 값에 세팅한 후 리턴한다.


얼굴 잘라내고 리사이즈 하기

앞의 detect_face에서 찾아낸 얼굴 영역을 가지고 그 부분만 전체 사진에서 잘라내고, 잘라낸 얼굴을 학습에 적합하도록 같은 크기 (96x96)으로 리사이즈 한다.

이런 이미지 처리를 위해서 PIL (Python Imaging Library - http://www.pythonware.com/products/pil/)를 사용하였다.

   def crop_face(self,image_file,rect,outputfile):

       try:

           fd = io.open(image_file,'rb')

           image = Image.open(fd)

           crop = image.crop(rect)

           im = crop.resize(IMAGE_SIZE,Image.ANTIALIAS)

           im.save(outputfile,"JPEG")

           fd.close()

           print('[Info] %s: Crop face %s and write it to file : %s' %(image_file,rect,outputfile) )

       except Exception as e:

           print('[Error] %s: Crop image writing error : %s' %(image_file,str(e)) )

image_file을 인자로 받아서 , rect 에 정의된 사각형 영역 만큼 crop를 해서 잘라내고, resize 함수를 이용하여 크기를 96x96으로 조정한후 (참고 IMAGE_SIZE = 96,96 로 정의되어 있다.) outputfile 경로에 저장하게 된다.


실행을 해서 정재된 데이타는 다음과 같다.


생각해볼만한점들

이 코드는 간단한 토이 프로그램이기 때문에 간단하게 작성했지만 실제 운영환경에 적용하기 위해서는 몇가지 고려해야 할 사항이 있다.

먼저, 이 코드는 싱글 쓰레드로 돌기 때문에 속도가 상대적으로 느리다 그래서 멀티 쓰레드로 코드를 수정할 필요가 있으며, 만약에 수백만장의 사진을 정재하기 위해서는 한대의 서버로 되지 않기 때문에, 원본 데이타를 여러 서버로 나눠서 처리할 수 있는 분산 처리 구조가 고려되어야 한다.

또한, VISION API로 사진을 전송할때는 BASE64 인코딩된 구조로 서버에 이미지를 직접 전송하기 때문에, 자칫 이미지 사이즈들이 크면 네트워크 대역폭을 많이 잡아먹을 수 있기 때문에 가능하다면 식별이 가능한 크기에서 리사이즈를 한 후에, 서버로 전송하는 것이 좋다. 실제로 필요한 얼굴 크기는 96x96 픽셀이기 때문에 필요없이 1000만화소 고화질의 사진들을 전송해서 네트워크 비용을 낭비하지 않기를 바란다.


다음은 이렇게 정재한 파일들을 텐서플로우에서 읽어서 학습 데이타로 활용하는 방법에 대해서 알아보겠다.



안드로이드 채팅 UI 만들기 #2


나인패치 이미지를 이용한 채팅 버블


조대협 (http://bcho.tistory.com)


지난 글에서는 ListView를 이용하여 스크롤이 가능한 텍스트 기반의 간단한 채팅창을 만들어보았다.

이번글에는 채팅 메세지에 이미지로 채팅 버블을 입히는 방법을 알아보도록 한다.


채팅 버블 이미지를 입히는 방법이나 원리는 간단한데, 채팅 메세지를 출력하는 TextView에 백그라운드이미지를 입혀서 출력하면 된다. 그런데 여기서 문제가 생기는데, 채팅 메세지 버블의 크기는 메세지의 글자수에 따라 가변적으로 변경되기 때문에, 일반적인 이미지를 백그라운드로 넣어서 가로로 늘이거나 줄이게 되면 채팅창이 이상하게 가로로 늘어날 수 가 있다.. (아래 그림에서 가로로 늘렸을때 말꼬리 부분 삼각형이 원본과 다르게 늘어난것을 확인할 수 있다)



< 원본 이미지 >



<가로로 늘린 이미지 >



그래서 필요한 것이, 특정 부분만 늘어나게 하는 것이 필요한데. 이렇게 크기가 변경되어도 특정 구역만 늘어나게 하는 이미지를 나인패치 이미지 (9-patch image라고 한다.). 나인패치 이미지를 이용하여 말풍선을 느리게 되면, 말꼬리 부분은 늘어나지 않고 텍스트가 들어가는 영역만 늘어난다.




< 나인패치 이미지를 가로로 늘린 경우>


나인패치 이미지 만들기


나인 패치 이미지는 안드로이드 SDK에 내장된 draw9patch라는 도구를 이용해서 만들 수 있다.

보통 안드로이드 SDK 가 설치된 디렉토리인 ~/sdk/tools 아래 draw9patch라는 이름으로 저장되어 있다.

실행하면 아래와 같은 화면이 뜨는데,

좌측은 일반 이미지를 나인패치 이미지로 만들기 위해서 늘어나는 영역을 지정하는 부분이고 (작업영역), 우측은 가로, 세로등으로 늘렸을때의 예상 화면 (프리뷰)을 보여주는 화면이다.




그러면 9 patch  이미지는 어떻게 정의가 될까? draw9patch에서 가이드 선을 드래그해서 상하좌우 4면에, 가이드 선을 지정할 수 있다.



좌측은 세로로 늘어나는 영역, 상단을 가로로 늘어나는 영역을 정의하고, 우측은 세로로 늘어났을때 늘어나는 부분에 채워지는 이미지를, 하단은 가로로 늘어났을때 채워지는 이미지 영역을 지정한다.

이렇게 정의된 나인 패치 이미지는 어떻게 사용하는가? 일반 이미지 처럼 사용하면 되고, 크기를 조정하면 앞서 정의한데로, 늘어나는 부분만 늘어나게 된다.


나인패치 이미지를 채팅 메세지에 적용하기


그러면 이 나인패치이미지를 앞에서 만든 채팅 리스트 UI에 적용하여 말 풍선을 만들어보도록 하자.

여기서는 채팅 버블을 좌측 우측용 양쪽으로 만들도록 하고, 서버에 연결된 테스트용이기 때문에, 메세지를 입력하면 무조건 좌/우 버블로 번갈아 가면서 출력하도록 한다.


앞의 코드 (http://bcho.tistory.com/1058) 에서 별도로 바위는 부분은 ChatMessageAdapter의 getView 메서드만 아래와 같이 수정하고 채팅 버블로 사용할 이미지를 ~/res/drawable/ 디렉토리 아래 저장해 놓으면 된다.




그러면 수정된 getView 메서드를 살펴보도록 하자.


   @Override

    public View getView(int position, View convertView, ViewGroup parent) {

        View row = convertView;

        if (row == null) {

            // inflator를 생성하여, chatting_message.xml을 읽어서 View객체로 생성한다.

            LayoutInflater inflater = (LayoutInflater) this.getContext().getSystemService(Context.LAYOUT_INFLATER_SERVICE);

            row = inflater.inflate(R.layout.chatting_message, parent, false);

        }


        // Array List에 들어 있는 채팅 문자열을 읽어

        ChatMessage msg = (ChatMessage) msgs.get(position);


        // Inflater를 이용해서 생성한 View에, ChatMessage를 삽입한다.

        TextView msgText = (TextView) row.findViewById(R.id.chatmessage);

        msgText.setText(msg.getMessage());

        msgText.setTextColor(Color.parseColor("#000000"));


        // 9 패치 이미지로 채팅 버블을 출력

        msgText.setBackground(this.getContext().getResources().getDrawable( (message_left ? R.drawable.bubble_b : R.drawable.bubble_a )));


        // 메세지를 번갈아 가면서 좌측,우측으로 출력

        LinearLayout chatMessageContainer = (LinearLayout)row.findViewById(R.id.chatmessage_container);

        int align;

        if(message_left) {

            align = Gravity.LEFT;

            message_left = false;

        }else{

            align = Gravity.RIGHT;

            message_left=true;

        }

        chatMessageContainer.setGravity(align);

        return row;


    }


수정 내용은 간단한데, 좌측/우측용 채팅 버블을 출력하는 부분과, 좌측 버블은 좌측 정렬을, 우측 버블은 우측 정렬을 하는 내용이다.


채팅 버블을 적용하는 방법은 TextView에서 간단하게 setBackground 메서드를 이용하여 백그라운드 이미지를 나인패치 이미지를 적용하면 된다.


msgText.setBackground(this.getContext().getResources().getDrawable( (message_left ? R.drawable.bubble_b : R.drawable.bubble_a )));


나인패치이미지가  resource아래 drawable 아래 저장되어 있기 때문에, getResource().getDrawable() 메서드를  이용하여 로딩 한다.


        LinearLayout chatMessageContainer = (LinearLayout)row.findViewById(R.id.chatmessage_container);

        int align;

        if(message_left) {

            align = Gravity.LEFT;

            message_left = false;

        }else{

            align = Gravity.RIGHT;

            message_left=true;

        }

        chatMessageContainer.setGravity(align);


다음으로는 채팅 버블을 번갈아 가면서 좌/우측에 위치 시켜야 하는데, 채팅 버블의 위치는 채팅 메세지를 담고 있는 LinearLayout을 가지고 온후에, LinearLayout의 Gravity를 좌우로 설정하면 된다.


나인패치 이미지를 이용한 완성된 채팅 버블 UI는 다음과 같다.
