빅쿼리 대쉬 보드를 위한 오픈소스 메타 베이스


조대협 (http://bcho.tistory.com)


빅쿼리 분석 결과를 시각화 하는 도구로 구글에서 제공되는 툴은 일반 비지니스 사용자나, 초보자를 위한 데이타 스튜디오, 그리고 데이타 사이언티스트를 위한 DataLab 등이 있다.


그러다 보니, 데이타 사이언티스트는 아니면서 고급 사용자를 위한 데이타 분석툴 영역에 다른 툴이 필요하게 되는데, 상용 도구로는 타블루와 같은 설치형 도구나 Looker 등의 클라우드 서비스를 사용할 수 있는데, 유료이기 때문에, 대안적인 툴을 찾는 경우가 많다.


오픈 소스 도구로는 Redash가 있는데, 이 외에, Metabase(메타 베이스) 라는 도구가 있어서 소개한다.


쿼리 및 분석 기능

분석을 위해서 기본적인 화면상에서 쿼리가 가능하고, 쿼리 결과는 아래 그림과 같이 테이블이나 그래프 형태로 출력이 가능하기 때문에, AdHoc  분석이 손쉽게 가능하다.




대쉬 보드 기능

이렇게 쿼리하고 분석한 내용을 바로 아래 그림과 같이 대쉬 보드에 추가할 수 있다.



사용자 관리 기능

메타 베이스의 장점 중 하나가, 어느정도 규모가 되는 조직에서 사용이 가능하도록, 사용자 계정 관리 기능을 가지고 있다.  사용자 그룹을 통한 권한 관리 등이 가능하다.


관리자 기능

사용자 권한 관리를 하기 때문에 당연히 관리자 기능이 있는데, 재미있는 것은 필터나 매트릭등을 관리자가 정해놓고, 사용자가 이 매트릭을 불러다가 분석이나 리포팅에 사용할 수 있다.





<그림. 관리자 패널에서 필터를 정의하는 화면 >



빅쿼리와 메타 베이스를 연결하는 방법은 다음과 같다.

https://www.metabase.com/docs/latest/administration-guide/databases/bigquery.html


설치는 metabase.com 문서를 참고해야 하는데 mysql이나 postgres와 같은 외부 데이타 베이스를 설정해야 한다.

https://www.metabase.com/docs/latest/operations-guide/running-the-metabase-jar-file.html



구글 스택드라이버를 이용한 애플리케이션 로그 모니터링

조대협 (http://bcho.tistory.com)

스택드라이버 소개

스택드라이버는 구글 클라우드에서 서비스로 제공되는 시스템 로그 및 모니터링 시스템이다. CPU,메모리사용량과 같은 하드웨어에 대한 정보에서 부터 웹서버나 OS와 같은 미들웨어 및 애플리케이션 로그를 수집, 검색 및 분석할 수 있으며, 여러 오픈 소스 (MongoDB, CouchDB, Redis - https://cloud.google.com/monitoring/agent/plugins/ )등에 대한 모니터링도 가능하다.

구글 클라우드 뿐 아니라, AWS에 대한 모니터링을 통합으로 지원하는 등, 상당히 많은 기능을 가지고 있다.

이 글에서는 스택드라이버를 이용하여 애플리케이션 로그를 수집하고 이를 분석하는 방법에 대해서 설명하고자 한다.

자바를 기반으로 애플리케이션 로깅을 설명한다. 자바 애플리케이션에서 스택드라이버로 로그를 남기는 방법은 여러가지가 있으나, 일반적으로 자바 프로그래밍 언어에서 많이 사용하는 로깅 프레임웍은 SL4J 를 이용한 로깅과, 스택드라이버 SDK를 이용하여 JSON 형태로 로그를 저장하는 방법에 대해서 알아보도록 한다.

API 인증

스택 드라이버를 사용하기 위해서는 로그 API에 대한 인증이 필요하다. 인증에는 여러가지 방법이 있는다. 사용이 쉬운 방법을 설명한다.

로컬 환경 또는 타 환경에서 인증

로컬 개발환경이나 클라우드에서 인증을 하는 방법은 서비스 어카운트 (Service Account)를 사용하는 방법이 있다. 서비스 어카운트는 구글 클라우드 콘솔에서  IAM 메뉴에서 생성할 수 있다. 서비스 어카운트 메뉴를 아래와 같이 선택한 다음.


상단 메뉴에서 Create Service Account  버튼을 누르고 서비스 어카운트 생성한다.


서비스 어카운트에는 서비스 어카운트의 권한을 설정할 수 있는데, Project Owner로 설정하면 모든 권한을 다 가질 수 있고, 여기서는 로깅 권한만을 줄것이기 때문에, Logs Writer 권한만을 지정한다.


계정 생성을 하면 json 파일이 다운로드 된다.

이 파일은 환경 변수 GOOGLE_APPLICATION_CREDENTIALS 에 파일 경로를 지정해주면 된다.

예시 $ export GOOGLE_APPLICATION_CREDENTIALS=/Users/terrycho/keys/terrycho-sandbox-projectowner.json




구글 클라우드 VM 내에서 인증

구글 클라우드 VM내에서 자바 코드를 실행할 경우 VM 자체에 API 접근 권한을 부여할 수 있다. 보통 운영환경에서는 이 방법이 권장된다.

아래와 같이 VM 생성시 “Identity and API access” 에서 API 접근 권한을 주면 된다. Set access for each API를 써서 Logging write 권한만을 줄 수 있고, 아니면 Allow full access to all Cloud APIs 를 이용해서 전체 API에 대한 권한을 줄 수 도 있다.




SL4J를 이용한 로깅

sl4j를 이용한 로깅은, 기존의 sl4j 로거를 그대로 사용하기 때문에 코드 변환이 거의 없고, 단지 maven 에서 라이브러리 의존성을 스택드라이버 로거로만 변경해주면 되기 때문에 별도의 학습이 필요없고 사용법이 단순하다는 장점이 있다. sl4j 로깅은 단순하다.

의존성 추가

먼저  pom.xml 에 아래와 같은 의존성을 추가 한다.

<dependency>
<groupId>com.google.cloud</groupId>       <artifactId>google-cloud-logging-logback</artifactId> <version>0.30.0-alpha</version>
</dependency>

logback.xml

다음 필요에 따라서 sl4j에 대한 설정을 위해서 logback.xml 을 추가 설정할 수 있다. 여기서 로깅 레벨등을 지정할 수 있으나, sl4j에 대한 내용이기 때문에 별도로 설명하지는 않는다.

자주 실수 하는 부분이 logback.xml은 클래스 패스의 경로내에 들어가 있어야 하는데 다른 방법으로는 자바 옵션으로 -Dlogback.configurationFile 으로 logback.xml 경로를 설정하면 된다.



코드

코드를 보자

package com.google.example.stackdriver;


import org.slf4j.Logger;

import org.slf4j.LoggerFactory;



public class App {

 private static final Logger logger = LoggerFactory.getLogger(App.class);



 public static void main(String[] args) {

   logger.info("My Hello Log4j");

 }

}


코드는 간단하다. logger를 선언한 후에, .info, .error, .warning 등의 메서드로 텍스트 문자열을 남기면 된다.


자바 로거 연동은 sl4j이외에도 java.util.logging 도 연동이 가능하다. 자세한 내용은 https://cloud.google.com/logging/docs/setup/java 를 참고하기 바란다.

Logger를 이용한 로깅

sl4j는 사용이 간편한 반면에 텍스트 문자열로 로깅이 되기 때문에, 구조화된 정보 (JSON)이나 여러 필드를 가지는 로그를 남기기가 쉽지 않다는 단점을 가지고 있다. 스택드라이버 전용 SDK를 사용하면, JSON등 다양한 포맷으로 로그를 쉽게 남길 수 있다. (sl4j의 경우에도 LoggingEnahncer를 사용하면 가능하기는 하다)


전체 코드는 다음과 같다.


package com.google.example.stackdriver;

import com.google.cloud.MonitoredResource;

import com.google.cloud.logging.LogEntry;

import com.google.cloud.logging.Logging;

import com.google.cloud.logging.LoggingOptions;

import com.google.cloud.logging.Payload.JsonPayload;

import com.google.cloud.logging.Payload.StringPayload;

import com.google.cloud.logging.Severity;

import java.util.Collections;

import java.util.HashMap;

import java.util.Map;


public class LogWithLabel {

 //https://cloud.google.com/logging/docs/reference/libraries

 final static String LOG_NAME="terry-tutorial";

 /** Expects a new or existing Stackdriver log name as the first argument.*/

 public static void main(String... args) throws Exception {


   // Instantiates a client

   Logging logging = LoggingOptions.getDefaultInstance().getService();


   // The data to write to the log

   String text = "Hello, world!";

   Map<String, Object> jsonMap = new HashMap<String, Object>();

   jsonMap.put("elapsedtime", 11);



   for(int i=0;i<1000;i++){

    jsonMap.put("count", i);

   LogEntry entry

    //= LogEntry.newBuilder(StringPayload.of(text))

    // 한페이로드만 사용이 가능함. 오버라이드됨.

    = LogEntry.newBuilder(JsonPayload.of(jsonMap))

.setSeverity(Severity.ERROR)

       .setLogName(LOG_NAME)

       .setResource(MonitoredResource.newBuilder("global").build())

       .addLabel("instancename", "instance-1")

       .build();

   // Writes the log entry asynchronously

   logging.write(Collections.singleton(entry));

   }


   System.out.printf("Logged: %s%n", text);

 }

}


먼저 Logging 객체를 가지고 와야 한다. 별도의 설정 없이 다음과 같이 설정하면 되고, 프로젝트 및 인증은 앞에서 설정한 Service Account 파일의 정보를 그대로 사용한다.

Logging logging = LoggingOptions.getDefaultInstance().getService();


이 예제는 JSON 포맷으로 데이타를 저장하는 방법인데, 단순하게 1 레이어의 JSON을 저장하도록 하였다. Map을 이용하여 jsonMap을 정의하고, put을 이용하여 key, value 값을 저장한다.


   String text = "Hello, world!";

   Map<String, Object> jsonMap = new HashMap<String, Object>();

   jsonMap.put("elapsedtime", 11);


다음 로그를 저장하기 위해서는 LogEntry 객체를 이용해야 하는데, LogEntry는 LogEntry.newBuilder(PayLoad)를 이용하여 생성한다. Text 로그를 저장하는 TextPayLoad를 사용하거나 다른 페이로드도 있지만 여기서는 JsonPayLoad를 사용하였다.

LogEntry.newBuilder(JsonPayload.of(jsonMap))


다음 로그 Serverity (INFO,ERROR,WARNING)는 setServerity로 정할 수 있다. 스택 드라이버 로그는 정보 구조에서 계층 구조를 가질 수 있는데, 다음과 같은 개념을 가지고 있다.

리소스

리소스는 이 로그가 어떤 자원에 속하는지를 정의한다. 예를 들어, VM, 빅쿼리와 같이 어떤 인프라에 속하는지를 정의할 수 있는데, 애플리케이션의 경우 일반적으로 “global” 리소스로 정의한다.

리소스 명은 setResource메서드를 이용해서 지정이 가능하다.

라벨

다음 로그에 라벨을 달 수 있다. 예를 들어 이 리소스가 VM인데, 어떤 VM인지 식별을 하기 위해서 키를 name, 값을 인스턴스명 등으로 지정할 수 있다. 또는 개발/운영 환경인지를 구별하기 위해서 env 라는 키를 이용해서 환경에 따라 값을 dev,qa,prod 등으로 달 수 있다. 하나의 로그에는 여러개의 라벨을 붙이는 것이 가능하다. 라벨은 키,밸류 형태로 .addLabel(키,값)으로 추가가 가능하다.

로그 이름

로그 이름은 로그를 그룹핑할 수 있는데, 애플리케이션 종류등으로 그룹핑을할 수 있다. 이 로그는 사용자 로그, 게임 로그 등으로 그룹핑이 가능하다. 그룹 명을 setLogName으로 지정이 가능하다.


아래는 리소스를 global, 로그 이름을 LOG_NAME, 라벨에 instancename을 키로, instance-1이라는 값을 지정한 코드 예제이다.

       .setLogName(LOG_NAME)

       .setResource(MonitoredResource.newBuilder("global").build())

       .addLabel("instancename", "instance-1")

로그 확인

로그는 구글 클라우드 콘솔에서 STACKDRIVER > Logs 항목에서 확인이 가능하다.


위 그림과 같이 메뉴로 진입한 후에, 로그를 볼 수 있다.


리스트 박스에서 첫번째 박스는 리소스를 선택하는 화면으로 애플리케이션 로그는 앞의 예제에서 리소스를 global로 선택하였기 때문에, global을 선택한다. 그리고 두번째는 로그 이름을 고르는 화면인데, 앞에 예제에서 terry-tutorial로 로그 이름을 지정하였기 때문에 terry-tutorial을 선택한다.

다음 위의 화면에서 버튼을 누르면 실시간으로 로그를 볼 수 있는데, 통상 1분이내의 딜레이가 소요된다고 보면 된다.

로그에서 각 항목을 펼쳐보면 디테일을 볼 수 있다. 아래는 하나의 디테일인데, 중요한 부분은 timestamp에서 시간이 기록되고, serverity에 에러 레벨이 기록된다. 그리고 앞에서 지정한 Json PayLoad가 jsonPayLoad 라는 항목으로 들어간다.  라벨은 labels라는 항목에 키/밸류 형식으로 지정이 되는 것을 볼 수 있다.


로그 검색 및 필터링

스택드라이버의 강력한 기능중 하나가 로그에 대한 검색과 필터링인데, 스택 드라이버 콘솔 상단 화면에서 필터링(검색) 조건을 넣으면 각 필드 값에 따라서 다양한 형태로 로그 검색이 가능하다.


이 조건은 resource가 global이고, 그중에서 jsonPayload.count 가 900 보다 큰 로그만을 추출하는 방법이다. (Advanced filter를 사용하엿음)

표현식이 어렵지 않으니, https://cloud.google.com/logging/docs/view/advanced_filters 를 참고하면 손쉽게 로그 검색이 가능하다.

EXPORT

스택 드라이버의 다른 장점 중의 하나는 저장된 로그를 다른 시스템으로 EXPORT할 수 있는데, 크게 다음 3가지로 EXPORT가 가능하다.

  • GCS (파일) : Google Cloud Storage에 파일로 로그를 저장이 가능하다.

  • Pub/Sub (실시간 스트리밍) : 실시간으로 로그를 Pub/Sub 큐로 저장이 가능하다. Pub/Sub 뒤에 컨슈머를 둬서 다양한 처리가 가능하고 (알럿등) Apache Beam (Dataflow)연동을 통해서 실시간으로 로그를 분석 하는 것이 가능하다

  • BigQuery (데이타 베이스) : 실시간으로 데이타를 대용량 데이타 베이스는 빅쿼리에 저장하여 다양한 쿼리 및 시각화가 가능하다.


로그 EXPORT는 상단 메뉴의 CREATE EXPORT 버튼을 이용하면 EXPORT 정의가 가능하다.


이때 흥미로운 점은 로그 EXPORT시 필터에 조건을 걸어놓으면, 필터에 맞는 조건에 있는 로그만 EXPORT가 된다. 즉 로그 레벨이 CRITICAL한 로그만 Pub/Sub으로 로깅해서 알럿을 보내는 것과 같은 작업이 가능하게 된다.

빅쿼리로 EXPORT

그럼 그중에서 빅쿼리로 로그를 EXPORT하는 방법에 대해서 알아보기로 한다.

빅쿼리로 EXPORT하기 위해서는 CREATE EXPORT를 누른 후에, 로그 SINK 명을 지정하고 데이타셋을 지정해야 하는데, 데이타셋을 새로 생성하면 된다.


이 예제에서는 필터를 추가하여 label에서 instancename이 “instance-1”인 로그만 빅쿼리로 저장하도록 EXPORT 설정을 하였다.


http://bigquery.google.com에 들어가면 앞에 지정한 이름으로 데이타셋이 생긴것을 확인할 수 있고, 테이블명은 앞에서 지정한 로그명인 terry_tutorial 로 지정된것을 확인할 수 있다.

다음은 로그 시간과, JsonPay로드의 elapsedtime과, count 값을 조회하는 쿼리와 결과 이다.



쿼리 결과




데이타 스튜디오를 이용한 로그 시각화

이렇게 빅쿼리에 저장된 데이타는 구글 데이타 스튜디오를 이용하여 손쉽게 시각화가 가능하다.

https://datastudio.google.com에 접속한 후에, Start New Report에서 Blank Report 만들기를 선택한다.

새로운 리포트 화면이 나오면 우측 하단의

를 선택하여 빅쿼리 테이블과 연결을 한다.


좌측 커넥터를 선택하는 화면에서 BigQuery를 선택한후


MY PROJECT에서 내 프로젝트를 고르고, 데이타셋과 테이블은 선택한다.


다음으로 상단의 CONNECT 버튼을 눌러서 테이블을 연결한다. 또는 프로젝트를 선택하는 대신 CUSTOM QUERY를 누르면, 직접 SQL을 써서 특정 필드만 조회할 수 있다.


여기서는 전체 테이블을 불러오는 것으로 진행하도록 한다.

다음 화면에서는 필드 선택 및 제거, 그리고 타입 설정등이 가능하다.


적절하게 사용할 필드를 선택하고, 타입을 지정한후, 우측 상단의 ADD TO REPORT를 선택한다.

타임 스탬프는 일반적으로 일단위로 컨버팅 되기 때문에, 세밀한 로그를 원하면 분단위 등으로 변경하거나 커스텀 쿼리를 이용해서 초단위 값으로 컨버팅하기를 권장한다.

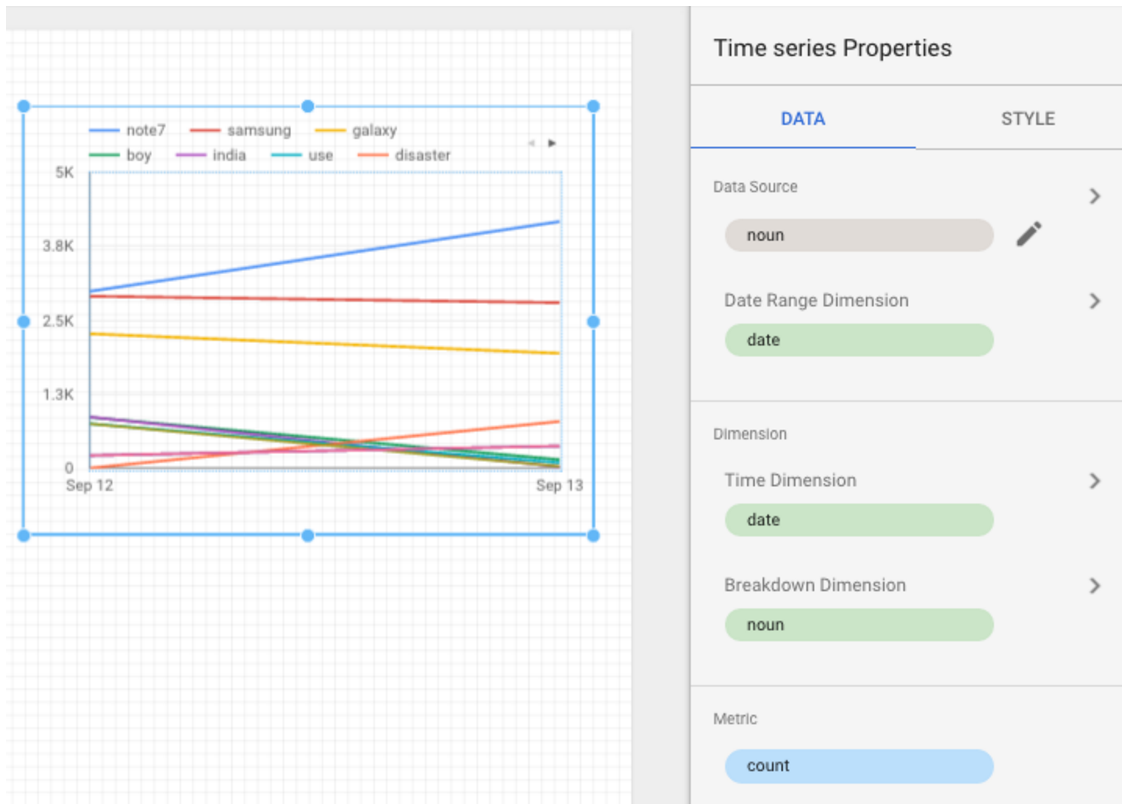

다음 메뉴에서 그래프나 표를 선택하여 적절하게 그리고, X 축은 Deminsion에 설정한다. 아래는 Dimension을 timestamp로 선택하고, Y축은 Metric 값으로 jsonPayload.count를 준 예이다.



혹시 테이블을 그린후에 데이타가 나오지 않는 경우가 있는데, 이 경우는 대부분 DataStudio의 Time zone과 빅쿼리에 저장된 Time이 맞지 않아서, 쿼리 범위에서 제외되는 경우인데, 이 경우는 그래프의 Property에서 날짜 범위를 다음과 같이 조정해주면 된다.



이외에도 다양한 기능이 있는데, 다음 문서들을 참고하기 바란다.




한시간에 만드는 대용량 로그 수집 시스템

조대협 (http://bcho.tistory.com)


정정 및 참고 내용

2017.1.24 몇가지 내용을 정정합니다.

https://cloud.google.com/logging/quota-policy 를 보면 스택드라이버 로깅에 쿼타 제한이 초당 500건/계정으로 잡혀있어서. 일반적인 경우는 최대 500 TPS의 성능을 낼 수 있습니다. 그 이상의 성능이 필요하면, 여러 계정을 사용해야 합니다 또는 구글에 별도의 쿼타 증설 요청을 해야 합니다.

하루에, 최대 2천5백만건의 로그를 하나의 프로젝트를 통해서 수집이 가능합니다.


또한 프리티어의 경우에는 한달에 로그를 5GB  까지 수집이 가능한데, 이게 넘으면 로그가 더이상 수집되지 않습니다. 그래서 아래 내용 처럼 빅쿼리로 Export를 해서 로그가 5GB 이상 스택드라이버에 저장되지 않도록 해야 합니다. (차기전에 데이타를 퍼나르는)

애플리케이션 로그 이외에도, VM 로그등도 이 5GB의 용량을 공유하기 때문에, VM 로그등도 차기전에 GCS로 퍼 나르거나 또는 구글 Support 티켓을 통하여 애플리케이션 로그 이외의 로그를 수집하지 않도록 별도 요청해야 합니다. (로그 저장 용량에 대해서 비용을 지불하면, 이런 제약은 없음)


백앤드 시스템에서 중요한 컴포넌트중의 하나가, 클라이언트로 부터 로그를 수집 및 분석하는 시스템이다.

오늘 설명할 내용은 500 TPS (Transaction Per Sec)가 넘는 대용량 로그 수집 및 분석 시스템을  managed 서비스를 이용하여, 쉽고 빠르게 구축할 수 있는 방법에 대해서 소개하고자한다.


일반적인 로그 수집 및 분석 시스템 아키텍쳐

일반적으로 클라이언트에서 로그를 수집하여 분석 및 리포팅 하는 시스템의 구조는 다음과 같다.


  • 앞단의  API 서버가 로그를 클라이언트로 부터 수집하고 데이타를 정재한다.

  • 로그 저장소가 순간적으로 많은 트래픽을 감당할 수 없는 경우가 많기 때문에, 중간에 Message Q를 넣어서, 들어오는 로그를 Message Q에 저장하여 완충을 한다.

  • 이 Message Q로 부터 로그를 Message Consumer가 순차적으로 읽어서 Log Storage에 저장한다.

  • 저장된 로그는 Reporting 툴을 이용하여 시각화 한다.


이런 구조 이외에도 API 서버에서 파일로 로그를 저장한 후,  Fluentd나, LogStash 등의 로그 수집기를 이용하는 방법등 다양한 아키텍쳐가 존재한다.


이런 시스템을 구축하기 위한 일반적인 솔루션들은 다음과 같다.


컴포넌트

솔루션


API 서버

node.js, ruby, php 등 일반적인 웹서버


Message Q

Rabbit MQ와 같은 일반적인 큐
Kafaka 와 같은 대량 큐

AWS SQS나 구글 Pub/Sub 같은 클라우드 큐


Message Consumer

Multi Thread(or Process) + Timer를 조합하여 메세지를 폴링 방식으로 읽어오는 애플리케이션 개발


Log Storage

Hadoop, HBase 와 같은 하둡 제품

Drill,Druid와 같은 SQL 기반 빅데이타 플랫폼

Elastic Search


Reporting

Zeppeline, Jupyter 와 같은 노트북류

Kibana



구조나 개념상으로는 그리 복잡한 시스템은 아니지만, 저러한 솔루션을 모두 배우고, 설치하고 운영하는데 시간이 들고, 각각의 컴포넌트를 구현해야하기 때문에 꽤나 시간이 걸리는 작업이다.


그러면 이러한 로그 수집 및 분석 작업을 클라우드 서비스를 이용하여 단순화 할 수 없을까?

스택 드라이버

스택 드라이버는 구글 클라우드의 모니터링, 로깅 및 애플리케이션 성능 분석등 모니터링 분야에서 다양한 기능을 제공하는 서비스 이다.

그중에서 스택드라이버 로깅은 구글 클라우드나 아마존 또는 기타 인프라에 대한 모니터링과, Apache, MySQL과 같은 써드 파티 미들웨어에 대한 로그 수집 및 모니터링을 지원하는데, 이 외에도, 사용자가 애플리케이션에서 로깅한 데이타를 수집하여 모니터링할 수 있다.



스택 드라이버와 빅쿼리를 이용한 로그 수집 분석 시스템 구현

스택 드라이버 로깅의 재미있는 기능중 하나는 로그 EXPORT 기능인데, 로그 데이타를 구글 클라우드 내의 다른 서비스로 로그 데이타를 내보낼 수 있다.


  • GCS (Google Cloud Storage)로 주기적으로 파일로 로그 데이타를 내보내거나

  • Pub/Sub이나 Big Query로 실시간으로 데이타를 내보낼 수 있다.


그렇다면 스택 드라이버를 통해서 빅쿼리에 로그 데이타를 직접 저장한다면 복잡한 Message Q나, Message Consumer 등의 구현도 불필요하고, 로그 저장도 복잡한 오픈 소스를 이용한 개발이나 운영도 필요 없이, 매니지드 서비스인 빅쿼리를 이용하여 간략하게 구현할 수 있다.

스택 드라이버 로깅을 이용한 로그 수집 시스템 구현


스택 드라이버 애플리케이셔 로깅 기능을 이용하여 클라이언트로 부터 로그를 수집하여 분석하는 시스템의 아키텍쳐를 그려 보면 다음과 같다.




API 서버를 이용하여 클라이언트로 부터 로그를 수집하고, API 서버는 스택 드라이버 로깅 서비스로 로그를 보낸다. 스택 드라이버 로깅은 Export 기능을 이용하여, 수집된 로그를 실시간으로 빅쿼리로 전송한다. 빅쿼리에 저장된 로그는 구글 데이타 스튜디오 (http://datastudio.google.com)이나 제플린, 파이썬 주피터 노트북과 같은 리포팅 도구에 의해서 시각화 리포팅이 된다.

API 서버쪽에서 스택 드라이버 로깅으로 로그를 보내는 부분을 살펴보자

아래는 파이썬 Flask 를 이용하여 로그를 스택 드라이버로 보내는 코드이다.


import uuid

from flask import Flask

from google.cloud import logging


app = Flask(__name__)

logging_client = logging.Client()

tlogger = logging_client.logger(‘my-flask-log’)

slogger = logging_client.logger('struct_log')

@app.route('/')

def text_log():

   logstring = "This is random log "+ str(uuid.uuid4())

   tlogger.log_text(logstring)

   return logstring


@app.route('/slog')

def struct_log():

   struct  = "This is struct log "+ str(uuid.uuid4())

   slogger.log_struct({

               'name':'myterry',

               'text':struct,

               'key' : 'mykey'})

   return struct


if __name__ == '__main__':

   app.run('0.0.0.0',7001)



google.cloud 패키지에서 logging 모듈을 임포트한 다음에, 로깅 클라이언트로 부터

tlogger = logging_client.logger(‘my-flask-log’)

slogger = logging_client.logger('struct_log')

로 각각 “my-flask-log”와 “struct_log”라는 이름을 가지는 logger 둘을 생성한다.

(뒤에서 언급하겠지만, 이 로거 단위로, 로그를 필터링 하거나, 또는 이 로거 단위로 로그 메세지를 다른 시스템으로 export 할 수 있다.)


다음, 로그를 쓸 때는 이 logger를 이용하여 로그를 써주기만 하면 된다.

   tlogger.log_text(logstring)

는 텍스트로 된 한줄 로그를 쓰는 명령이고,

   slogger.log_struct({

               'name':'myterry',

               'text':struct,

               'key' : 'mykey'})

는 JSON과 같이 구조화된 계층 구조를 로그로 쓰는 방식이다.

이렇게 개발된 로그 수집용 API 서버의 코드는 직접 VM을 만들어서 Flask 서버를 깔고 인스톨 해도 되지만  앱앤진을 사용하면 코드만 배포하면, Flask 서버의 관리, 배포 및 롤백, 그리고 오토 스케일링등 모든 관리를 자동으로 해준다. 앱앤진을 이용한 코드 배포 및 관리에 대한 부분은 다음 문서 http://bcho.tistory.com/1125 를 참고 하기 바란다.

스택 드라이버에서 로그 확인

코드가 배포되고, 실제로 로그를 기록하기 시작했다면 스택 드라이버에 로그가 제대로 전달 및 저장되었는지 확인해보자. 구글 클라우드 콘솔에서 스택 드라이버 로깅으로 이동한 다음 아래 그림과 같이 리소스를 “Global” 을 선택한 후, 앞에 애플리케이션에서 남긴 “my-flask-log”와 “struct-log” 만을 선택해서 살펴보자





다음과 같이 로그가 출력되는 것을 확인할 수 있으며, struct_log의 예를 보면 로그의 내용은 time_stamp  와 프로젝트 정보와 같은 부가 정보와 함께, 애플리케이션에서 남긴 로그는 “jsonPayload” 앨리먼트 아래에 저장된것을 확인할 수 있다.



빅쿼리로 Export 하기

스택 드라이버로 로그가 전달되는 것을 확인했으면, 이 로그를 빅쿼리에 저장해보자. Export 기능을 이용해서 가능한다. 아래와 같이 스택 드라이버 로깅 화면에서 상단의 “CREATE EXPORT”  버튼을 누른다.

다음 리소스 (Global)과 로그 (struct_log)를 선택한 다음에,



Sink Name에 Export 이름을 적고 Sink Service는 BigQuery를 선택한다. 다음으로 Sink Destination에는 이 로그를 저장할 Big Query의 DataSet 이름을 넣는다.

마지막으로 Create Sink를 누르면, 이 로그는 이제부터 실시간으로 BigQuery의 structlog라는 데이타셋에 저장이 되면 테이블명은 아래 그림과 같이 strcut_log_YYYYMMDD와 같은 형태의 테이블로 생성이 된다.




테이블 프리뷰 기능을 이용하여 데이타가 제대로 들어갔는지 확인해보자. 아래와 같이 위의 코드에서 저장한 name,key,text는 테이블에서 jsonPayload.name, jsonPayload.key, jsonPayload.text 라는 필드로 각각 저장이 되게 된다.



빅쿼리는 실시간으로 데이타를 저장할때는 초당 100,000건까지 지원이 가능하기 때문에 이 시스템은 100,000TPS 까지 지원이 가능하고, 만약에 그 이상의 성능이 필요할때는 로그 테이블을 나누면(Sharding) 그 테이블 수 * 100,000 TPS까지 성능을 올릴 수 있다. 즉, 일별 테이블을 10개로 Sharding 하면, 초당 최대 1,000,000 TPS를 받는 로그 서비스를 만들 수 있으며, 이 테이블 Sharding은 빅쿼리 테이블 템플릿을 사용하면 쉽게 설정이 가능하다. (정정 빅쿼리는 100K TPS를 지원하나, 스택 드라이버가 500 TPS로 성능을 제한하고 있음)


이렇게 저장된 로그는 빅쿼리를 지원하는 각종 리포팅 툴을 이용하여 시각화가 가능하다.

시각화 도구는

을 참고하기 바란다.


이렇게 간단하게, 코드 몇줄과 설정 몇 가지로 100,000 500 TPS 를 지원하는 로그 서버를 만들어 보았다.

스택 드라이버를 이용한 로그 분석 수집 시스템의 확장

이 외에도 스택 드라이버는 빅쿼리뿐 아니라 다른 시스템으로의 연동과 매트릭에 대한 모니터링 기능을 가지고 있어서 다양한 확장이 가능한데, 몇가지 흥미로운 기능에 대해서 살펴보도록 하자.


실시간 스트리밍 분석 및 이벤트 핸들링

스택 드라이버 로깅의 Export 기능은, 하나의 로그를 여러 연동 시스템으로 Export를 할 수 있다. 앞에서는 빅쿼리로 로그를 Export 하였지만, 같은 Log를 Dataflow에 Export 하였을 경우, 로그 데이타를 실시간 스트림으로 받아서, 실시간 스트리밍 분석이 가능하다.


구글 데이타 플로우에 대한 설명은 아래 링크를 참고하기 바란다.


또는 실시간 스트리밍이 아니라, 로그 메세지 하나하나를 받아서 이벤트로 처리하고자 할 경우, Pub/Sub 큐에 넣은 후에, 그 뒤에 GAE또는 Cloud function (https://cloud.google.com/functions/) 에서 메세지를 받는 구조로 구현이 가능하다.


로그 모니터링

스택 드라이버 로깅은 단순히 로그를 수집할 뿐만 아니라 훨씬 더 많은 기능을 제공한다.

앞에서 스택 드라이버 로깅을 이용한 로그 수집 시스템을 만드는 방법을 알아보았지만, 부가적인 몇가지 기능이 같이 제공되는데 다음과 같다.

필터를 이용한 특정 로그 핸들링

logger를 통해서 수집된 로그에는 필터를 걸어서 특정 로그만 모니터링할 수 있다.

예를 들어서 text 문자열에 “error” 가 들어간 로그나, latency가 1초이상인 로그와 같이 특정 로그만을 볼 수 있다.

다음은 jsonPayload.text 로그 문자열에 “-a”로 시작하는 문자열이 있는 로그만 출력하도록 하는 것이다.



이 기능을 사용하면, 로그 메세지에서 특정 로그만 쉽게 검색하거나, 특정 에러 또는 특정 사용자의 에러, 특정 ErrorID 등으로 손쉽게 검색이 가능해서 로그 추적이 용이해진다.

매트릭 모니터링

다음은 메트릭이라는 기능인데, 로그를 가지고 모니터링 지표를 만들 수 있다.

예를 들어 하루 발생한 에러의 수 라던지, 평균 응답 시간등의 지표를 정의할 수 있다.

이렇게 정의된 지표는 대쉬보드에서 모니터링이 가능하고 또는 이러한 지표를 이용하여 이벤트로 사용할 수 있다. 응답시간이 얼마 이상 떨어지면 오토 스케일링을 하게 한다던가 또는 이메일로 관리자에게 ALERT을 보낸다던가의 기능 정의가 가능하다.


매트릭 생성

지표 정의는 로그 화면에서 필터에 로그 검색 조건을 넣은 채로, CREATE METRIC 버튼을 누르면 사용자가 지표를 매트릭으로 정의할 수 있다.



대쉬 보드 생성


이렇게 정의된 매트릭은 스택 드라이버 대쉬 보드 화면에서 불러다가 그래프로 시각화가 가능한데, 다음 그림은 struct_log의 전체 수와를 나타내는 매트릭과, struct_log에서 log text에 “-a”를 포함하는 로그의 수를 나타내는 메트릭을 정의하여 차트로 그리는 설정이다.



위에 의해서 생성된 차트를 보면 다음과 같이 전체 로그 수 대비 “-a”  문자열이 들어간 로그의 수를 볼 수 있다.


지금까지 스택드라이버 로깅과 빅쿼리를 이용하여 간단하게 대용량 로그 수집 서버를 만드는 방법을 살펴보았다. 두개의 제품을 이용해서 로그 수집 시스템을 구현하는 방법도 중요하지만, 이제는 개발의 방향이 이러한 대용량 시스템을 구현하는데, 클라우드 서비스를 이용하면 매우 짧은 시간내에 개발이 가능하고 저비용으로 운영이 가능하다. 요즘 개발의 트랜드를 보면 이렇게 클라우드 서비스를 이용하여 개발과 운영 노력을 최소화하고 빠른 개발 스피드로 개발을 하면서, 실제로 비지니스에 필요한 기능 개발 및 특히 데이타 분석 쪽에 많이 집중을 하는 모습이 보인다.


단순히 로그 수집 시스템의 하나의 레퍼런스 아키텍쳐에 대한 이해 관점 보다는 전체적인 개발 트렌드의 변화 측면에서 한번 더 생각할 수 있는 계기가 되면 좋겠다.


구글 빅쿼리 사용시 count(distinct)의 값이 정확하지 않은 문제


조대협 (http://bcho.tistory.com)


빅쿼리에서 count(distinct) 문을 사용하면, 종종 값이 부 정확하게 나오는 경우가 있다.

예를 들어서 아래의 두 쿼리는 같은 결과가 나와야 하는데, 아래 count(distinct id)를 쓴 쿼리는 다른 값을 리턴한다.

select count(*)

where id="mykey"

from mytable


select count(distinct id)

where id="mykey"

from mytable


빅쿼리에는 쿼리가 빅쿼리에 최적화된 SQL과 유사한 Legacy SQL 쿼리가 있고, ANSI SQL을 따르는 스탠다드 쿼리가 있다.

Legacy SQL 쿼리의 경우 확인해보니, 동작 방식이 다소 상이한 부분이 있다.
COUNT([DISTINCT] field [, n])
Returns the total number of non-NULL values in the scope of the function.

If you use the DISTINCT keyword, the function returns the number of distinct values for the specified field. Note that the returned value for DISTINCT is a statistical approximation and is not guaranteed to be exact.

Count(distinct) 함수의 경우 리턴 값이 1000이 넘을 경우에는 성능 향상을 위해서 정확한 값을 리턴하지 않고, 근사치 값 (approximation)을 리턴하도록 되어 있습니다. 그래서 상이한 결과가 나온다.

count(distinct platformadid,10000) 으로 하게 되면 리턴값이 10000을 넘을 경우에만 근사치 값을 리턴하게 됩니다. 즉 리턴값이 10000 이하이면 정확한 값을 리턴한다.

만약에 Legacy SQL에서 근사치 값이 아닌 정확한 값을 리턴 받으려면 count(distinct)
EXACT_COUNT_DISTINCT(field)
Returns the exact number of non-NULL, distinct values for the specified field. For better scalability and performance, use COUNT(DISTINCT field).

함수를 사용하시는 방법이 있고, 아니면 Legacy SQL 의 특성에 의한 오류를 방지하시려면 쿼리를 ANSI SQL 모드로 실행하시면 됩니다.
ANSI SQL 모드로 수행하는 방법은 아래와 같이 "Use Legacy SQL" Box를 unchecking 하시고, 테이블 이름을 []로 감싸지 마시고 ``로 감싸서 사용하시면 된다.


파이어베이스 애널러틱스를 이용한 모바일 데이타 분석 #1-Hello Firebase

조대협 (http://bcho.tistory.com)


얼마전에 구글은 모바일 백앤드 플랫폼인 파이어베이스를 인수하고 이를 서비스로 공개하였다.

파이어 베이스는 모바일 백앤드의 종합 솔루션으로, 크래쉬 리포팅, 리모트 컨피그를 이용한 A/B 테스팅 플랫폼, 클라우드와 자동 동기화가 가능한 리얼타임 데이타 베이스, 사용자 인증 기능, 강력한 푸쉬 플랫폼 다양한 모바일 기기에 대해서 테스트를 해볼 수 있는 테스트랩 등, 모바일 앱 개발에 필요한 모든 서비스를 제공해주는 종합 패키지와 같은 플랫폼이라고 보면 된다. 안드로이드 뿐만 아니라 iOS까지 지원하여 모든 모바일 앱 개발에 공통적으로 사용할 수 있다.



그중에서 파이어베이스 애널러틱스 (Firebase analytics)는 모바일 부분은 모바일 앱에 대한 모든 이벤트를 수집 및 분석하여 자동으로 대쉬 보드를 통하여 분석을 가능하게 해준다.


이 글에서는 파이어베이스 전체 제품군중에서 파이어베이스 애널러틱스에 대해서 수회에 걸쳐서 설명을 하고자 한다.


파이어베이스 애널러틱스

이미 시장에는 모바일 앱에 대한 데이타 분석이 가능한 유료 또는 무료 제품이 많다.

대표적으로 야후의 flurry, 트위터 fabric, 구글 애널러틱스등이 대표적인 제품군인데, 그렇다면 파이어베이스가 애널러틱스가 가지고 있는 장단점은 무엇인가?


퍼널 분석 및 코호트 분석 지원

파이어베이스 애널러틱스는 데이타 분석 방법중에 퍼넬 분석과 코호트 분석을 지원한다.

퍼널 분석은 한글로 깔데기 분석이라고 하는데, 예를 들어 사용자가 가입한 후에, 쇼핑몰의 상품 정보를 보고  주문 및 결재를 하는 단계 까지 각 단계별로 사용자가 이탈하게 된다. 이 구조를 그려보면 깔데기 모양이 되는데,사용자 가입에서 부터 최종 목표인 주문 결재까지 이루도록 단계별로 이탈율을 분석하여 서비스를 개선하고, 이탈율을 줄이는데 사용할 수 있다.

코호트 분석은 데이타를 집단으로 나누어서 분석하는 방법으로 일일 사용자 데이타 (DAU:Daily Active User)그래프가 있을때, 일일 사용자가 연령별로 어떻게 분포가 되는지등을 나눠서 분석하여 데이타를 조금 더 세밀하게 분석할 수 있는 방법이다.


이러한 코호트 분석과 퍼넬 분석은 모바일 데이타 분석 플랫폼 중에서 일부만 지원하는데, 파이어베이스 애널러틱스는 퍼넬과 코호트 분석을 기본적으로 제공하고 있으며, 특히 코호트 분석으로 많이 사용되는 사용자 잔존율 (Retention 분석)의 경우 별다른 설정 없이도 기본으로 제공하고 있다.


<그림. 구글 파이어베이스의 사용자 잔존율 코호트 분석 차트>

출처 : https://support.google.com/firebase/answer/6317510?hl=en

무제한 앱 및 무제한 사용자 무료 지원

이러한 모바일 서비스 분석 서비스의 경우 사용자 수나 수집할 수 있는 이벤트 수나 사용할 수 있는 앱수에 제약이 있는데, 파이어베이스 애널러틱스의 경우에는 제약이 없다.

빅쿼리 연계 지원

가장 강력한 기능중의 하나이자, 이 글에서 주로 다루고자 하는 내용이 빅쿼리 연동 지원이다.

모바일 데이타 분석 서비스 플랫폼의 경우 대 부분 플랫폼 서비스의 형태를 띄기 때문에, 분석 플랫폼에서 제공해주는 일부 데이타만 볼 수 가 있고, 원본 데이타에 접근하는 것이 대부분 불가능 하다.

그래서 모바일 애플리케이션 서버에서 생성된 데이타나, 또는 광고 플랫폼등 외부 연동 플랫폼에서 온 데이타에 대한 연관 분석이 불가능하고, 원본 데이타를 통하여 여러가지 지표를 분석하는 것이 불가능하다.


파이어베이스 애널러틱스의 경우에는 구글의 데이타 분석 플랫폼이 빅쿼리 연동을 통하여 모든 데이타를 빅쿼리에 저장하여 간단하게 분석이 가능하다.

구글 빅쿼리에 대한 소개는 http://bcho.tistory.com/1116 를 참고하기 바란다.

구글의 빅쿼리는 아마존 S3나, 구글의 스토리지 서비스인 GCS 보다 저렴한 비용으로 데이타를 저장하면서도, 수천억 레코드에 대한 연산을 수십초만에 8~9000개의 CPU와 3~4000개의 디스크를 사용해서 끝낼만큼 어마어마한 성능을 제공하면서도, 사용료 매우 저렴하며 기존 SQL 문법을 사용하기 때문에, 매우 쉽게 접근이 가능하다.

모바일 데이타 분석을 쉽게 구현이 가능

보통 모바일 서비스에 대한 데이타 분석을 할때는 무료 서비스를 통해서 DAU나 세션과 같은 기본적인 정보 수집은 가능하지만, 추가적인 이벤트를 수집하여 저장 및 분석을 하거나 서버나 다른 시스템의 지표를 통합 분석 하는 것은 별도의 로그 수집 시스템을 모바일 앱과 서버에 만들어야 하였고, 이를 분석 및 저장하고 리포팅 하기 위해서 하둡이나 스파크와 같은 복잡한 빅데이타 기술을 사용하고 리포팅에도 많은 시간이 소요 되었다.


파이어베이스 애널러틱스를 이용하면, 손 쉽게, 추가 이벤트나 로그 정보를 기존의 로깅 프레임웍을 통하여 빅쿼리에 저장할 수 있고, 복잡한 하둡이나 스파크의 설치나 프로그래밍 없이 빅쿼리에서 간략하게 SQL만을 사용하여 분석을 하고 오픈소스 시각화 도구인 Jupyter 노트북이나 구글의 데이타스튜디오 (http://datastudio.google.com)을 통하여 시작화가 간단하기 때문에, 이제는 누구나 쉽게 빅데이타 로그를 수집하고 분석할 수 있게 된다.

실시간 데이타 분석은 지원하지 않음

파이어베이스 애널러틱스가 그러면 만능 도구이고 좋은 기능만 있는가? 그건 아니다. 파이어베이스 애널러틱스는 아직까지는 실시간 데이타 분석을 지원하고 있지 않다. 수집된 데이타는 보통 수시간이 지나야 대쉬 보드에 반영이 되기 때문에 현재 접속자나, 실시간 모니터링에는 적절하지 않다.

그래서 보완을 위해서 다른 모니터링 도구와 혼용해서 사용하는 게 좋다. 실시간 분석이 강한 서비스로는 트위터 fabric이나 Google analytics 등이 있다.

이러한 도구를 이용하여 데이타에 대한 실시간 분석을 하고, 정밀 지표에 대한 분석을 파이어베이스 애널러틱스를 사용 하는 것이 좋다.


파이어베이스 애널러틱스 적용해보기

백문이 불여일견이라고, 파이어베이스 애널러틱스를 직접 적용해보자.

https://firebase.google.com/ 사이트로 가서, 가입을 한 후에, “콘솔로 이동하기"를 통해서 파이어 베이스 콘솔로 들어가자.

프로젝트 생성하기

다음으로 파이어베이스 프로젝트를 생성한다. 상단 메뉴에서 “CREATE NEW PROJECT”를 선택하면 새로운 파이어 베이스 프로젝트를 생성할 수 있다. 만약에 기존에 사용하던 구글 클라우드 프로젝트등이 있으면 별도의 프로젝트를 생성하지 않고 “IMPORT GOOGLE PROJECT”를 이용하여 기존의 프로젝트를 불러와서 연결할 수 있다.



프로젝트가 생성되었으면 파이어베이스를 사용하고자 하는 앱을 등록해야 한다.

파이어베이스 화면에서 “ADD APP” 이라는 버튼을 누르면 앱을 추가할 수 있다.

아래는 앱을 추가하는 화면중 첫번째 화면으로 앱에 대한 기본 정보를 넣는 화면이다.

“Package name” 에, 파이어베이스와 연동하고자 하는 안드로이드 앱의 패키지 명을 넣는다.


ADD APP 버튼을 누르고 다음 단계로 넘어가면 google-services.json 이라는 파일이 자동으로 다운된다. 이 파일은 나중에 안드로이드 앱의 소스에 추가해야 하기 때문에 잘 보관한다.


Continue 버튼을 누르면 아래와 같이 다음 단계로 넘어간다. 다음 단계에서는 안드로이드 앱을 개발할때 파이어베이스를 연동하려면 어떻게 해야 하는지에 대한 가이드가 나오는데, 이 부분은 나중에 코딩 부분에서 설명할 예정이니 넘어가도록 하자.


자 이제 파이어베이스 콘솔에서, 프로젝트를 생성하고 앱을 추가하였다.

이제 연동을 할 안드로이드 애플리케이션을 만들어보자.

안드로이드 빌드 환경 설정

콘솔에서 앱이 추가되었으니, 이제 코드를 작성해보자, 아래 예제는 안드로이드 스튜디오 2.1.2 버전 (맥 OS 기준) 으로 작성되었다.


먼저 안드로이드 프로젝트를 생성하였다. 이때 반드시 안드로이드 프로젝트에서 앱 패키지 명은 앞에 파이어베이스 콘솔에서 지정한 com.terry.hellofirebase가 되어야 한다.

안드로이드 프로젝트에는 프로젝트 레벨의 build.gradle 파일과, 앱 레벨의 build.gradle 파일이 있는데



프로젝트 레벨의 build.gradle 파일에 classpath 'com.google.gms:google-services:3.0.0' 를 추가하여  다음과 같이 수정한다.


// Top-level build file where you can add configuration options common to all sub-projects/modules.


buildscript {

  repositories {

      jcenter()

  }

  dependencies {

      classpath 'com.android.tools.build:gradle:2.1.2'

      classpath 'com.google.gms:google-services:3.0.0'

      // NOTE: Do not place your application dependencies here; they belong

      // in the individual module build.gradle files

  }

}


allprojects {

  repositories {

      jcenter()

  }

}


task clean(type: Delete) {

  delete rootProject.buildDir

}



다음으로, 앱레벨의 build.gradle 파일도 dependencies 부분에    compile 'com.google.firebase:firebase-core:9.4.0' 를 추가하고, 파일 맨 아래 apply plugin: 'com.google.gms.google-services' 를 추가 하여 아래와 같이 수정한다.

apply plugin: 'com.android.application'


android {

  compileSdkVersion 24

  buildToolsVersion "24.0.2"


  defaultConfig {

      applicationId "com.terry.hellofirebase"

      minSdkVersion 16

      targetSdkVersion 24

      versionCode 1

      versionName "1.0"

  }

  buildTypes {

      release {

          minifyEnabled false

          proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'

      }

  }

}


dependencies {

  compile fileTree(dir: 'libs', include: ['*.jar'])

  testCompile 'junit:junit:4.12'

  compile 'com.android.support:appcompat-v7:24.2.0'

  compile 'com.google.firebase:firebase-core:9.4.0'

}

apply plugin: 'com.google.gms.google-services'



그리고 파이어베이스 콘솔에서 앱을 추가할때 다운된 google-services.json 파일을 app디렉토리에 복사한다.




이 예제의 경우에는 /Users/terrycho/AndroidStudioProjects/HelloFireBase에 프로젝트를 만들었기 때문에,  /Users/terrycho/AndroidStudioProjects/HelloFireBase/app 디렉토리에 복사하였다.


Gradle 파일 수정이 끝나고, google-services.json 파일을 복사하였으면 안드로이드 스튜디오는 gradle 파일이 변경이 되었음을 인지하고 sync를 하도록 아래 그림과 같이 “Sync now”라는 버튼이 상단에 표시된다.


“Sync now”를 눌러서 프로젝트를 동기화 한다.

예제 코드 만들기

이제 안드로이드 스튜디오의 프로젝트 환경 설정이 완료되었다. 이제, 예제 코드를 만들어 보자.

이 예제 코드는 단순하게, 텍스트 박스를 통해서 아이템 ID,이름, 그리고 종류를 입력 받아서, 파이어베이스 애널러틱스에 이벤트를 로깅하는 예제이다.

파이어베이스 애널러틱스 서버로 로그를 보낼 것이기 때문에, AndroidManifest 파일에 아래와 같이  수정하여 INTERNET과 ACCESS_NETWORK_STATE 권한을 추가한다.

<?xml version="1.0" encoding="utf-8"?>

<manifest xmlns:android="http://schemas.android.com/apk/res/android"

  package="com.terry.hellofirebase">

  <uses-permission android:name="android.permission.INTERNET" />

  <uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />



  <application

      android:allowBackup="true"

      android:icon="@mipmap/ic_launcher"

      android:label="@string/app_name"

      android:supportsRtl="true"

      android:theme="@style/AppTheme">

      <activity android:name=".MainActivity">

          <intent-filter>

              <action android:name="android.intent.action.MAIN" />


              <category android:name="android.intent.category.LAUNCHER" />

          </intent-filter>

      </activity>

  </application>


</manifest>


다음으로 화면을 구성해야 하는데, 우리가 구성하려는 화면 레이아웃은 대략 다음과 같다.



각각의 EditText 컴포넌트는 tv_contentsId, tv_contentsName,tv_contentsCategory로 지정하였다.

위의 레이아웃을 정의한 activity_main.xml은 다음과 같다.


<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"

  xmlns:tools="http://schemas.android.com/tools"

  android:layout_width="match_parent"

  android:layout_height="match_parent"

  android:paddingBottom="@dimen/activity_vertical_margin"

  android:paddingLeft="@dimen/activity_horizontal_margin"

  android:paddingRight="@dimen/activity_horizontal_margin"

  android:paddingTop="@dimen/activity_vertical_margin"

  tools:context="com.terry.hellofirebase.MainActivity">


  <LinearLayout

      android:orientation="vertical"

      android:layout_width="match_parent"

      android:layout_height="match_parent"

      android:layout_alignParentLeft="true"

      android:layout_alignParentStart="true">


      <TextView

          android:layout_width="wrap_content"

          android:layout_height="wrap_content"

          android:textAppearance="?android:attr/textAppearanceMedium"

          android:text="Contents ID"

          android:id="@+id/tv_contetnsId" />


      <EditText

          android:layout_width="match_parent"

          android:layout_height="wrap_content"

          android:id="@+id/txt_contentsId"

          android:layout_gravity="center_horizontal" />


      <TextView

          android:layout_width="wrap_content"

          android:layout_height="wrap_content"

          android:textAppearance="?android:attr/textAppearanceMedium"

          android:text="Contents Name"

          android:id="@+id/tv_contentsName" />


      <EditText

          android:layout_width="match_parent"

          android:layout_height="wrap_content"

          android:id="@+id/txt_contentsName" />


      <TextView

          android:layout_width="wrap_content"

          android:layout_height="wrap_content"

          android:textAppearance="?android:attr/textAppearanceMedium"

          android:text="Contents Category"

          android:id="@+id/tv_contentsCategory" />


      <EditText

          android:layout_width="match_parent"

          android:layout_height="wrap_content"

          android:id="@+id/txt_contentsCategory" />


      <Button

          android:layout_width="wrap_content"

          android:layout_height="wrap_content"

          android:text="Send Event"

          android:id="@+id/btn_sendEvent"

          android:layout_gravity="center_horizontal"

          android:onClick="onSendEvent" />

  </LinearLayout>

</RelativeLayout>


레이아웃 설계가 끝났으면, SEND EVENT 버튼을 눌렀을때, 이벤트를 파이어베이스 애널러틱스 서버로 보내는 코드를 만들어 보자.

MainActivity인 com.terry.hellofirebase.MainActivity 클래스의 코드는 다음과 같다.


package com.terry.hellofirebase;


import android.support.v7.app.AppCompatActivity;

import android.os.Bundle;

import android.view.View;

import android.widget.EditText;

import android.widget.Toast;


import com.google.firebase.analytics.FirebaseAnalytics;


public class MainActivity extends AppCompatActivity {


  // add firebase analytics object

  private FirebaseAnalytics mFirebaseAnalytics;


  @Override

  protected void onCreate(Bundle savedInstanceState) {

      super.onCreate(savedInstanceState);

      mFirebaseAnalytics = FirebaseAnalytics.getInstance(this);

      setContentView(R.layout.activity_main);

  }


  public void onSendEvent(View view){

      String contentsId;

      String contentsName;

      String contentsCategory;


      EditText txtContentsId = (EditText)findViewById(R.id.txt_contentsId);

      EditText txtContentsName = (EditText)findViewById(R.id.txt_contentsName);

      EditText txtContentsCategory = (EditText)findViewById(R.id.txt_contentsCategory);


      contentsId = txtContentsId.getText().toString();

      contentsName = txtContentsName.getText().toString();

      contentsCategory = txtContentsCategory.getText().toString();


      Bundle bundle = new Bundle();

      bundle.putString(FirebaseAnalytics.Param.ITEM_ID, contentsId);

      bundle.putString(FirebaseAnalytics.Param.ITEM_NAME, contentsName);

      bundle.putString(FirebaseAnalytics.Param.CONTENT_TYPE, contentsCategory);

      mFirebaseAnalytics.logEvent(FirebaseAnalytics.Event.SELECT_CONTENT, bundle);


      Toast.makeText(getApplicationContext(), "Sent event", Toast.LENGTH_LONG).show();

  }

}


MainActivity 클래스에 FirebaseAnalytics 객체를 mFirebaseAnalytics라는 이름으로 정의하고 onCreate메서드에서 FirebaseAnalytics.getInstance(this) 메서드를 이용하여 파이어베이스 애널러틱스 객체를 생성한다.


다음 onSendEvent라는 메서드를 구현한다. 이 메서드는 화면에서 “SEND EVENT”라는 버튼을 누르면 EditText 박스에서 입력된 값으로 SELECT_CONTENT라는 이벤트를 만들어서 파이어베이스 애널러틱스 서버로 보내는 기능을 한다.

컨텐츠 ID,NAME,CATEGORY를 EditText 박스에서 읽어온 후에, Bundle 이라는 객체를 만들어서 넣는다.

파이어베이스 애널러틱스 로그는 이벤트와 번들이라는 개념으로 구성이 된다.

이벤트는 로그인, 컨텐츠 보기, 물품 구매와 같은 이벤트이고, Bundle은 이벤트에 구체적인 인자를 묶어서 저장하는 객체이다. 위의 예제인 경우 SELECT_CONTENTS 라는 이벤트가 발생할때 컨텐츠 ID, 이름(Name), 종류(Category)를 인자로 하여, Bundle에 묶어서 전달하도록 하였다.

Bundle 클래스를 생성한후, bundle.putString(“인자명",”인자값") 형태로 Bundle 객체를 설정한 후에, mFirebaseAnalytics.logEvent(“이벤트명",”Bundle 객체") 메서드를 이용하여 SELECT_CONTENTS 이벤트에 앞서 작성한 Bundle을 통하여 인자를 전달하였다.


앱 개발이 모두 완료되었다. 이제 테스트를 해보자

실행하기

앱을 실행하고 아래와 같이 데이타를 넣어보자


컨텐츠 ID는 200, 컨텐츠 이름은 W, 그리고 컨텐츠 종류는 webtoon으로 입력하였다.

SEND EVENT 눌러서 이벤트를 보내서 파이어베이스 웹콘솔에 들어가서 Analytics 메뉴에 상단 메뉴인 “Events”를 선택하면 처음에는 아무런 값이 나오지 않는다.

앞에서 설명했듯이 파이어베이스 애널러틱스는 아직까지 실시간 분석을 지원하지 않기 때문에 수시간이 지난 후에야 그 값이 반영 된다.


본인의 경우 밤 12시에 테스트를 진행하고 아침 9시경에 확인을 하였더니 아래와 같은 결과를 얻을 수 있었다.



실제로 테스트 시에 select contents 이벤트를 3번을 보냈더니, Count가 3개로 나온다.

그러나 이벤트에 보낸 컨텐츠 ID, 이름 , 분류등은 나타나지 않는다. 기본 설정에서는 이벤트에 대한 디테일 정보를 얻기가 어렵다. 그래서 빅쿼리 연동이 필요한데 이는 후에 다시 다루도록 하겠다.


Dashboard 메뉴를 들어가면 다음과 같이 지역 분포나 단말명등 기본적인 정보를 얻을 수 있다.



이벤트와 이벤트 인자

앞서처럼 이벤트와 인자등을 정해줬음에도 불구하고 대쉬보드나 기타 화면에 수치들이 상세하지 않은 것을 인지할 수 있다. 정확한 데이타를 분석하려면 마찬가지로 정확한 데이타를 보내줘야 하는데, 화면 로그인이나 구매등과 같은 앱에서의 이벤트를 앱 코드내에 삽입해줘야 상세한 분석이 가능하다.

이벤트는 https://firebase.google.com/docs/reference/android/com/google/firebase/analytics/FirebaseAnalytics.Event 에 정의가 되어 있고, 각 이벤트별 인자에 대한 설명은 https://firebase.google.com/docs/reference/android/com/google/firebase/analytics/FirebaseAnalytics.Param 에 있는데, 이미 파이어베이스에서는 게임이나 미디어 컨텐츠, 쇼핑과 같은 주요 모바일 앱 시나리오에 대해서 이벤트와 인자들은 미리 정의해놓았다.

https://support.google.com/firebase/topic/6317484?hl=en&ref_topic=6386699

를 보면 모바일 앱의 종류에 따라서 어떠한 이벤트를 사용해야 하는지가 정의되어 있다.


또한 미리 정의되어 있는 이벤트 이외에도 사용자가 직접 이벤트를 정의해서 사용할 수 있다.  이러한 이벤트를 커스텀 이벤트라고 하는데 https://firebase.google.com/docs/analytics/android/events 를 참고하면 된다.


지금까지 간략하게 나마 파이어베이스 애널러틱스의 소개와 예제 코드를 통한 사용 방법을 알아보았다.

모바일 데이타 분석이나 빅데이타 분석에서 가장 중요한 것은 데이타를 모으는 것도 중요하지만, 모아진 데이타에 대한 지표 정의와 그 의미를 파악하는 것이 중요하다. 그래서 다음 글에서는 파이어베이스 애널러틱스에 정의된 이벤트의 종류와 그 의미 그리고, 대쉬 보드를 해석하는 방법에 대해서 설명하고, 그 후에 빅쿼리 연동을 통해서 상세 지표 분석을 하는 방법에 대해서 소개하고자 한다.


Fluentd + Bigquery + Jupyter를 이용한 초간단 BI 구축하기


조대협

얼마전에 빅데이타의 전문가로 유명한 김형준님이 "Presto + Zeppelin을 이용한 초간단 BI 구축 사례"라는 발표 자료를 보았다. http://www.slideshare.net/babokim/presto-zeppelin-bi 오픈 소스 기술들을 조합하여, 초간단하게 빅데이타 분석 플랫폼을 만든 사례 인데, 상당히 실용적이기도 하고, 좋은 조합인것 같아서, 마침 구글 빅쿼리에 대한 자료를 정리하던중 비슷한 시나리오로 BI 대쉬 보드를 만들어보았다.

Fluentd를 이용해서 실시간으로 데이타를 수집하고, 이를 빅쿼리에 저장한 다음에 iPython nodebook (aka Jupyter)로 대쉬보드를 만드는 예제이다. 일부 제품에 대한 지식이 없었음에도 불구하고 실제 설정은 대략 2시간 정도 걸렸다.


아래 이제 예제는 정상적으로 작동 하지 않습니다. 트위터에서 JSON 스키마를 변경했는데, 거기에 맞는 빅쿼리 JSON 스키마를 구하기가 어렵네요. (만들자니 귀찮고). 참고로만 사용하세요



Fluentd 설치

예제는 Google Cloud에서 Ubuntu Linux 14.x VM에서 Fluentd를 이용하여 Twitter에서 데이타를 읽은 후, 빅쿼리에 데이타를 로딩하는 시나리오이다.

VM 생성

Fluentd를 설치할 VM을 생성해보자. 구글 클라우드 콘솔에서 아래 그림과 같이 VM을 생성할때, “Identity and API access” 부분에  “Allow full access to all Cloud APIs”를 선택한다. 이를 선택해서 이 VM이 모든 구글 클라우드 API에 대한 접근 권한 (BigQuery 포함)을 가지도록 한다.


tdagent 설치

생성한 VM에 fluentd의 로그 수집 에이전트인 tdagent를 설치한다.

tdagent는 OS나, 또는 같은 OS라도 OS 버전별로 설치 방법이 다르기 때문에, 버전별 설치 방법은 http://www.fluentd.org를 참고하기 바란다.

여기서는 Ubuntu 14.x를 기준으로 진행을 하였다.

다음 명령어를 실행하면 tdagent가 설치된다.

% curl -L https://toolbelt.treasuredata.com/sh/install-ubuntu-trusty-td-agent2.sh | sh

설치한 후 에이전트를 실행해서 확인해보자. 다음 명령으로 agent를 실행한 후에,

% sudo /etc/init.d/td-agent restart

실행이 끝난 후에 다음 명령으로 설치를 확인한다.

% sudo /etc/init.d/td-agent status


참고 (tdagent 관련 명령어)

tdagent 기동 - $sudo /etc/init.d/td-agent start
tdagent 정지 - $sudo /etc/init.d/td-agent stop
tdagent 재시작 - $sudo /etc/init.d/td-agent restart
tdagent 상태확인 - $sudo /etc/init.d/td-agent status




트위터 Input 설정하기

tdagent 에이전트 설치가 끝났으면 fluentd를 이용해서 트위터 피드를 읽어드리도록 해보자.

트위터 API 키 받기

트위터 피드는 트위터에서 제공하는 OPEN API를 통해서 읽어드린다. 그래서 이 OPEN API에 접근하기 위해서는 OPEN API키가 필요하다.

OPEN API 키는 https://apps.twitter.com/ 에 접속하고 Create New App 메뉴를 이용하면 새로운 앱을 등록할 수 있고, 여기에 Fluentd 앱을 정의해서 정보를 넣어주고 Key and secrect을 생성해주면 다음과 같이 키가 생성된 것을 웹에서 확인할 수 있다.


여기서 필요한 키값은 Consumer Key, Consumer Secret, Access Token, Access Token Secret 4가지가 필요하다.

트위터 플러그인 설치하기

API 접근을 위한 API Key를 모두 얻었으면 이제 fluentd에서 트위터 피드를 읽기 위한 트위터 플러그인을 설치해보자.

트위터 API는 libssl에 대한 의존성이 있기 때문에, libssl를 먼저 설치한다.

%sudo apt-get install build-essential libssl-dev

다음 트위터 플러그인이 사용하는 eventmachine 플러그인과, 트위터 플러그인을 설치한다.

% sudo td-agent-gem install eventmachine

% sudo td-agent-gem install fluent-plugin-twitter

설정하기

플러그인 설치가 끝났으면 설정을 해보자. 설정 파일은 /etc/td-agent/td-agent.conf 에 있다.

이 파일을 다음과 같이 편집하자.


<source>

 type twitter

 consumer_key        {앞서 트위터 콘솔에서 받은 Consumer Key}

 consumer_secret     {앞서 트위터 콘솔에서 받은 Consumer  secret}

 oauth_token         {앞서 트위터 콘솔에서 받은 Access token}

 oauth_token_secret {앞서 트위터 콘솔에서 받은 Access token secret}

 tag                 input.twitter.sampling  # Required

 timeline            sampling                # Required (tracking or sampling or location or userstream)

 keyword             galaxy,game        # 검색어

 output_format       nest                   # Optional (nest or flat or simple[default])

</source>

<match input.twitter.sampling>

 type stdout

</match>


이 설정 파일은 keyword에 등록된 “galaxy”와 “game” 이라는 키워드를 찾아서, 읽어드린후 <match input.twitter.sampling> 에 의해서, 읽어드린 내용을 stdout으로 출력해주는 설정이다.

테스트

설정이 끝났으면 확인을 해보자

% sudo /etc/init.d/td-agent restart

명령어를 수행하여, td-agent를 리스타트 해서 새로운 config 파일이 반영되도록 하고

% tail -f /var/log/td-agent/td-agent.log

를 통해서 stdout으로 올라오는 로그를 확인하자. 제대로 데이타가 수집되는 것을 확인했으면 다음 명령어를 이용해서, td-agent를 정지 시키자.

% sudo /etc/init.d/td-agent stop


빅쿼리로 저장하기

twitter로 부터 피드를 읽어드리는 플러그인이 정상적으로 작동함을 확인하였으면, 이번에는 읽어드린 데이타를 빅쿼리로 저장해보자.

빅쿼리 플러그인 설치 및 테이블 생성

빅쿼리로 데이타를 쓰기 위해서 빅쿼리 플러그인을 설치한다.

% sudo td-agent-gem install fluent-plugin-bigquery


다음으로 빅쿼리 프로젝트에서 트위터 데이타를 저장할 데이타셋과 테이블을 생성한다.

데이타 셋 이름은 편의상 “twitter”라고 하고, 테이블은 “ timeline”이라고 하고 생성을 하겠다.

테이블의 스키마는 트위터 피드에 대한 데이타 구조를 빅쿼리 스키마로 만들어놓은 스키마가 이미 https://gist.github.com/Salinger/ef39b81ad2c48516b596

에 있기 때문에, 이 스키마 파일을 읽어서 빅쿼리 콘솔에서 아래 그림과 같이 Schema 부분에 Copy & Paste를 해서 붙이면 테이블이 생성된다.


설정하기

테이블이 생성이 되었으면 fluentd 설정 파일을 수정하여 트위터 피드를 이 테이블에 저장하도록 설정한다.


<source>
 type twitter
   consumer_key        {앞서 트위터 콘솔에서 받은 Consumer Key}

 consumer_secret     {앞서 트위터 콘솔에서 받은 Consumer  secret}

 oauth_token         {앞서 트위터 콘솔에서 받은 Access token}

 oauth_token_secret {앞서 트위터 콘솔에서 받은 Access token secret}

 tag                 input.twitter.sampling  # Required
 timeline            sampling                # Required (tracking or sampling or location or userstream)
 keyword             hillary,clinton,donald,trump
 output_format       nest                    # Optional (nest or flat or simple[default])
</source>

<match input.twitter.sampling>
 type copy
<store>
  type bigquery
  buffer_type file
  buffer_path /var/log/td-agent/buffer/twi.*.buf
  method insert

  auth_method compute_engine
  project useful-hour-138023
  dataset twitter
  table timeline

  flush_interval 1
  buffer_chunk_limit 1000000
  buffer_queue_limit 5000
  flush_interval 1
  try_flush_interval 0.05
  num_threads 4
  queue_chunk_flush_interval 0.01

  time_format %s
  time_field log_time
  schema_path /home/terrycho/bq_tweet.json
  log_level error
</store>
</match>


기존 설정 파일에서 <match input.twitter.sampling> 부분을 빅쿼리로 변경하였다. <store>에서 type을 bigquery로 변경하였다.

중요한 필드들을 살펴보면

  • buffer_type, buffer_path : fluentd는 트위터에서 읽어드리는 데이타를 건건이 bigquery에 저장하는게 아니라 일정 단위로 모아서 bigquery에 저장한다. 그래서 buffer를 사용하는데, buffer를 파일을 이용하고, 이 파일의 위치를 지정해주었다.

  • auth_method, project,dataset,table : 데이타를 저장한 bigquery의 project,dataset,table 명을 정한다. 그리고 auth_method를 통해서 인증 방법을 설정하는데, 일반적으로는 service account에 대한 json 파일을 사용하는데, 여기서는 구글 클라우드내에 VM을 생성하였고, 앞에서 VM 생성시에 Bigquery에 대한 접근 권한을 이미 주었기 때문에, 인증 방식을 compute_engine으로 설정하면 된다.

  • flush_interval 은 어떤 주기로 버퍼된 데이타를 bigquery로 저장할것인지를 정한다. 여기서는 1초 단위로 저장하도록 하였다.

  • 그리고 중요한것중 하나가 schema_path 인데, 저장하고자 하는 bigquery 테이블의 스키마이다. 앞에서 테이블 생성에서 사용한 https://gist.github.com/Salinger/ef39b81ad2c48516b596 에서 다운 받았던 *.json으로 정의된 스키마 파일의 경로를 지정해주면 된다.

실행하기

모든 설정이 끝났으면

%sudo /etc/init.d/td-agent restart

명령을 이용해서 tdagent를 재기동하자.

그리고 빅쿼리 콘솔에서 “select count(*) from 테이블명” 명령을 사용하면 아래와 같이 카운트 수가 매번 올라가면서 데이타가 저장되는 것을 확인할 수 있다.


Datalab으로 대쉬보드 만들기

datalab은 오픈소스 iPython note의 구글 클라우드 버전이다. 자동으로 구글 클라우드 내의 앱앤진 내에 설치해주고, 구글 클라우드의 빅데이타 인프라 (빅쿼리등)과 손쉽게 연동되며, 구글 차트를 내장하고 있어서 그래프도 손쉽게 그려줄 수 있다.


데이타랩 준비하기

데이타랩을 사용하기 위해서는 https://datalab.cloud.google.com/ 에 접속하고, 로그인을 하면 다음과 같이 프로젝트를 선택하는 화면이 나온다.


만약에 아직 데이타랩을 설치 하지 않았으면 가운데 Deploy 버튼만 활성화가 된다. Deploy 버튼을 누르면 자동으로 데이타랩이 설치된다. 설치가 끝나면 Start 버튼이 활성화 된다. Start 버튼을 누르면 데이타 랩으로 들어갈 수 있다.

새로운 노트 만들기

다음은 데이타랩의 초기화면이다.


우리는 여기서, 새로운 노트를 만들어서 앞서 빅쿼리로 읽어드린 데이타를  lang(언어)별로 그룹핑을 해서 카운트하는 쿼리를 실행하고, 그 결과를 그래프로 만들것이다.

위의 초기화면에서 “+Notebook” 버튼을 눌려서 새로운 노트북을 만들어보자


노트화면이 로딩되었으면 상단의 메뉴를 보자


+Add code와, +Add Markdown 버튼을 볼 수 있는데,  Add Code는 파이썬이나 SQL과 같은 프로그래밍 언어를 정의하고 실행할 수 있는 공간이고, +Add Markdown은 일반적인 텍스트나 이미지를 통해서 간단한 글을 쓸 수 있는 공간을 만들어준다.

이렇게 코드써가면서 직접 실행해보고 그 결과를 확인하면서 그에 대한 내용을 설명하는 내용을 Markdown으로 작성하는 것과 같이 마치 노트에 계산을 해나가는 것처럼 써 나가기 때문에 이런 류의 프로그램을 노트북이라고 한다. (유사한 프로그램으로는 zeppelin 등이 있다 https://zeppelin.apache.org/)

쿼리 실행하기

그러면 Add code를 통해서 코드 섹션을 추가하고 SQL 문장을 추가해보자. 다음은 빅쿼리 트위터 테이블에서 lang 별로 그룹핑을 해서 카운트를 하는 SQL 문장이다.


이 문장을 실행하려면 노트북 상단의 “Run” 버튼을 누르면 된다.

다음과 같이 결과가 쿼리 바로 아래에 출력되는 것을 볼 수 있다.




그래프 그리기

다음으로 결과로 그래프를 그려보자

다음과 같이 두개의 코드 블럭을 추가하자


첫번째 코드 블럭에는 SQL 문장을 수행하는데 이때 --module twitter라고 정의를 해주면 결과가 twitter라는 모듈에 저장이 된다.

두번째 코드 블럭은 그래프를 그리기 위해서 chart 명령어를 이용하고 차트 타입은 pie로, 그래프의 x,y 축은 lang과, lang_count로 지정하고, 데이타 소스는  --date를 이용해서 앞의 쿼리 결과를 저장한 twitter로 지정한다.

다음으로 Run 버튼을 이용해서 쿼리를 수행해보면 다음과 같은 결과 화면을 얻을 수 있다.





지금까지 간략하게 Fluentd를 통해서 데이타를 수집하고 빅쿼리에 저장한 후, 데이타랩을 통해서 분석 및 리포팅을 하는 간단한 시나리오를 살펴보았다. fluentd나 데이타랩에 대한 사전적인 지식이 없었는데, 필자의 경우 이를 만드는데 대략 2시간의 시간이 소요되었다. 2시간의 시간으로 수 PB급의 빅데이타를 수집할 수 있고 분석할 수 있는 시스템을 구축할 수 있었다. 예전 같으면 하둡과 스팍 인스톨과 몇시간이 걸렸는데, 요즘 드는 생각은 빅데이타에 대한 접근 장벽이 많이 무너졌다고나 할까.

참고 자료


빅쿼리-#3 데이타 구조와 데이타 공유 권한관리


조대협 (http://bcho.tistory.com)


빅쿼리에 대한 개념 및 내부 구조에 대한 이해가 끝났으면, 빅쿼리의 데이타 구조와, 데이타에 대한 권한 관리에 대해서 알아보도록 한다.

데이타 구조

빅쿼리의 데이타 구조는 다음과 같은 논리 구조를 갖는다. 일반적인 RDBMS와 크게 다르지 않다.





데이타 구조

프로젝트 (Project)

먼저 프로젝트라는 개념을 가지고 있다. 하나의 프로젝트에는 여러개의 데이타셋이 들어갈 수 있다.

데이타셋 (Dataset)

데이타셋은 MySQL의 DB와 같은 개념으로, 여러개의 테이블을 가지고 있는 테이블의 집합이다. 이 단위로 다른 사용자와 데이타를 공유할 수 있다.

테이블 (Table)

데이타를 저장하고 있는 테이블이다.

잡 (Job)

쿼리나, 데이타 로딩, 삭제와 같이 데이타에 대해서 어떤 명령을 내렸을때, 그 명령을 잡(Job)이라고 하며, 각 Job들은 누가 언제 어떤 내용을 수행하였는지, 향후 감사를 목적으로 모두 로깅 된다.

데이타 타입

테이블에 저장될 수 있는 데이타 구조는 다음과 같다.

  • STRING : UTF-8인코딩. 최대 2MB

  • INTEGER : 64 bit

  • FLOAT :  Double precision

  • BOOLEAN

  • RECORD : Collection of one or more field

  • TIMESTAMP


특이한 것이 RECORD 라는 데이타 타입인데, 레코드는 JSON과 같이 여러개의 데이타를 가지는 데이타형을 이야기한다.


아래 그림은 웹UI에서 ID와 NAME이라는 두개의 컬럼을 가지고 있는 테이블을 생성하는 화면이다.

Name은 앞서 설명한 RECORD  타입으로 정의했고, Name 필드 안에는 Last_name과, First_name이라는 STRING형 필드를 갖는다.



이렇게 생성된 테이블의 구조는 다음과 같이 된다.


RECORD 형 데이타 타입 안에는 앞서 정의된 STRING,INTEGER 등의 데이타 타입으로 컬럼 정의가 가능하며, RECORD 형 데이타 타입이 또 그 안에 들어갈 수 있다.  (JSON 데이타형과 매우 유사하다고 보면 된다).


REPEATED FIELD

테이블내의 각 컬럼의 값들은 NULL (값이 없거나), 일반적인 테이블 처럼 1개의 값을 가질 수 도 있지만, 컬럼을 정의할때, REPEATABLE 이라고 정의하면 하나의 필드에도 여러개의 값을 가질 수 있다. (JSON의 배열 처럼)




위는 웹 UI에서, ID와 Basket이라는 두개의 STRING 필드를 가지고 있는 테이블을 정의하는 화면이고 그중, Basket을 REPEATED 필드로 정의하였다.

이렇게 정의된 테이블의 모양은 다음과 같다.



Terry.cho 데이타 처럼 Basket 하나의 컬럼에 여러개의 데이타를 가지고 있는 것을 볼 수 있다.

권한 관리 및 공유

빅쿼리는 여러 사람이 각자의 계정을 가지고 사용을 할 수 있으며, 각 사용자별로 특정 데이타셋에 대한 수정,조회,삭제 권한을 부여할 수 있다.

권한 적용 대상

권한을 적용하여 접근을 통제할 수 있는 대상은 프로젝트와, 데이타셋이다. (테이블 단위로는 권한 적용이 불가)


권한 부여 대상

  • 사용자
    개인 사용자에게 데이타에 대한 권한을 지정할 수 있다.

  • 구글 그룹스 기반의 사용자 집합
    다수의 사용자가 속해 있는 구글 그룹스 (https://groups.google.com/) 사용자들에게 권한을 지정할 수 있다.

  • 특정 역할(ROLE)을 가지고 있는 사용자
    사용자중에서 특정한 역할 (관리자, 부서등)을 가지고 있는 사용자들에게 권한을 지정할 수 있다.


권한 종류

데이타셋 권한

  • READER : 데이타셋에 대한 데이타 조회 가능

  • WRITER : 데이타셋 내의 테이블에 대한 생성, 데이타 조회 및 추가 가능

  • OWNER:  데이타셋 업데아트 및 삭제 가능

프로젝트 권한

  • Viewer : JOB 수행과 수행중인 JOB 모니터링 가능. 데이타셋에 대한  READER 권한

  • Editor : 데이타셋 생성 가능 + 데이타셋에 대한 WRITER 권한

  • Owner :  데이타셋에 대한 모든 JOB 수행 가능. 데이타셋 삭제 가능


데이타셋 권한

데이타 공유 하기

데이타셋 공유

빅쿼리 웹UI에서 다른 사람과 공유하고자 하는 데이타셋을 선택한 후에, “Share dataset” 이라는 메뉴를 선택하면 아래와 같이 데이타셋 공유 메뉴가 출력 된다.



이 메뉴에서 공유 적용 대상 (특정인, 이메일 그룹이나 특정 역할)을 선택하고 공유 권한 (View, Edit, Owner) 권한을 부여하면 공유를 부여 받은 대상이 이 데이타 셋에 접근할 수 있다.


데이타셋의 소유자가 데이타셋을 공유했다고, 공유 받는 쪽에서 자동으로 데이타가 보이는 것은 아니며, 데이타를 공유 받는 쪽에서, 프로젝트에서 Switch Project 메뉴를 선택한 후 Display Project메뉴를 선택하면


Add project 창이 나온다. 이때 앞에서 공유된 프로젝트 명을 입력한다. (공유된 프로젝트명을 알고 있어야 한다.)

그러면 공유된 데이타 셋이 속한 프로젝트와 공유되니 데이타셋이 좌측에 표시되고 접근이 가능하게 된다.




그림. github archive 프로젝트와 그아래 github,day 데이타셋이 공유되어 추가된 화면



프로젝트 공유

데이타셋 단위뿐 아니라 조금 더 큰 범주에서 프로젝트 자체를 공유할 수 있다.

프로젝트에 대한 권한 관리는 구글 클라우드 메뉴에서 IAM & Admin 메뉴로 들어가서


 IAM 메뉴에서 Add members를 선택하면, 아래 그림과 같이 사용자 이름을 입력할 수 있는 텍스트 박스가 뜨고, 우측에 Select Role 리스트 박스가 나온다. 여기서 Projects 메뉴를 선택하면 하부 메뉴로, Owner, Editor, Viewer 등의 권한을 부여할 수 있다.




빅쿼리의 데이타 구조, 데이타 타입 그리고 권한 접근 구조에 대해서 알아보았다.

다음에는 실제로 프로젝트와 데이타셋을 생성하고, 테이블을 생성한 후 데이타를 로딩해보도록 하겠다.


빅쿼리 #2-아키텍쳐


조대협 (http://bcho.tistory.com)


이번글에서는 앞에서 소개한 구글의 대용량 데이타 저장/분석 시스템인 빅쿼리의 내부 아키텍쳐에 대해서 알아보도록 한다.

컬럼 기반 저장소

다음과 같은 테이블이 있다고 하자




전통적인 데이타 베이스는 파일에 물리적으로 데이타를 저장할때 개념 적으로 다음과 같은 방식으로 저장한다.


FILE 1 : “001;Cho;Terry;Seoul;30,002;Lee;Simon;Suwon;40,003;Kim;Carl;Busan;22”


그래서 하나의 레코드를 가지고 오면 그 레코드에 해당하는 모든 값을 가지고 올 수 있다.

반면 컬럼 기반 저장소의 경우에는 각 컬럼을 다음과 같이 다른 파일에 나눠서 저장한다.


FILE 1: 001:Cho,002:Lee,003:Kim

FILE 2: 001:Terry,002:Simon,003:Carl

FILE 3: 001:Seoul;002:Suwon:003:Busan

:


이렇게 컬럼 단위로 저장을 하게 되면 장점은 Last Name 컬럼의 내용만 읽고 싶을때 로우 단위로 저장한 시스템의 경우, 모든 데이타를 다 스캔해야 하는데, 컬럼 단위로 저장한 시스템은 Last Name을 저장한 파일 하나만 스캔하면 되고, Last Name 이외의 다른 컬럼의 데이타는 읽어드리지 않아도 되기 때문에 데이타 효율성이 높다.


그래서 특정 컬럼만 읽어서 개수를 세거나 통계를 내는 분석용 데이타 베이스(OLAP)  작업등에 유리하다.

Columnar databases boost performance by reducing the amount of data that needs to be read from disk, both by efficiently compressing the similar columnar data and by reading only the data necessary to answer the query.

In practice, columnar databases are well-suited for OLAP-like workloads (e.g., data warehouses) which typically involve highly complex queries over all data (possibly petabytes). However, some work must be done to write data into a columnar database. Transactions (INSERTs) must be separated into columns and compressed as they are stored, making it less suited for OLTP workloads. Row-oriented databases are well-suited for OLTP-like workloads which are more heavily loaded with interactive transactions.”

출처 : https://en.wikipedia.org/wiki/Column-oriented_DBMS

실제로 빅쿼리도 하나의 파일에 하나의 컬럼 데이타만 저장하도록 되어 있다.

빅쿼리는 앞의 글에서도 설명하였듯이 데이타의 안정성을 위해서 3개의 데이타 센터에 나눠서 데이타를 저장하는데, 각 컬럼을 저장하는 파일이 총 3개의 복제본으로 그림과 같이 각각 다른 데이타 센터에 나줘서 저장이 된다.


트리 구조의 데이타 처리 구조

실제로 빅쿼리의 시스템 구조는 다음과 같이 되어있다.



출처 https://codelabs.developers.google.com/codelabs/cp100-big-query/#3


GFS (Google File System)의 후속 파일 시스템인 분산 스토리지 Colossus가 맨 아래에서 저장소를 제공하고, Jupiter 라는 TB 급의 네트워크 망을 통해서, 컴퓨팅 노드와 통신을 한다.

그리고 연산을 담당하는 컴퓨팅 계층은 Leaf , Mixer 1, Mixer 0 계층으로 되어 있다.

이 컴퓨팅 계층은 디스크 없이 Colossus에서 읽은 데이타를 처리해서 각각 위의 계층으로 올리는 역할을한다.


다음 SQL이 어떻게 연산이 수행되는지를 살펴보면 아키텍쳐를 이해할 수 있다.




natality라는 테이블에서 1980~1990년대에 태어난 아이들의 수를 주(state)별로 그룹핑해서 내림차순으로 정렬한 후 상위 10개의 데이타만 출력해주는 쿼리이다.


이 쿼리를 수행하면 빅쿼리는 내부적으로 다음과 같은 연산을 수행한다.



  • STORAGE : 디스크에서 STATE,YEAR 컬럼만을 읽어드린다.

  • LEAF : 다음 각각의  LEAF 노드에서, 읽어드린 데이타를 가지고 1980~1990년대 데이타를 주 단위로 태어난 아이들의 수를 카운팅 한다.

  • MIXER 1:에서 LEAF에서 계산해온 주(STATE) 별 아이들의 수를 합친다.

  • MIXER 0:에서는 MIXER 1에서 올라온 모든 값을 합치면서 소팅을 한다. (머지 소트를 생각하면 된다.). 소팅이 끝난 후에, 맨 위의 10개의 레코드만을 리턴한다.


조인이나 그룹핑의 경우 조금 더 복잡한 연산이 실행되기는 하지만 큰 흐름은 유사하다.

다른 구조적인 특징

빅쿼리가 대용량과 성능을 지원하기는 하지만 일반적인 데이타 베이스와 다소 다른 특성을 가지고 있다.

NO-KEY,NO-INDEX (FULL SCAN ONLY)

빅쿼리에는 키나 인덱스의 개념이 없다. 무조건 풀스캔이다. (스캔의 범위를 조정할 수 있는 기법이 있는데 이는 나중에 설명하도록 한다.)

NO UPDATE,DELETE ROW

빅쿼리는 성능을 위해서 테이블에 데이타를 추가 (APPEND)하는 것만을 지원한다. 한번 입력된 데이타는 변경되거나 삭제될 수 없으며, 데이타가 잘못 입력되었을 경우에는 테이블을 지우고 다시 생성해야 한다. (이 문제를 해결하는 디자인 패턴에 대해서는 나중에 설명한다.)

EVENTUAL CONSISTENCY

데이타를 3개의 데이타 센터에 걸쳐서 복제하기 때문에, 데이타를 입력한 후 바로 조회하면 데이타가 조회가 되지 않을 수 있다. 이는 데이타를 복제하는데 소요되기 때문인데, 보통 바로 반영되거나 상황에 따라서 최대 수분이 걸릴 수 있다.


다음 글에서는 빅쿼리의 데이타 모델과 인터페이스에 대해서 알아보도록 한다.


참고 자료





구글 빅데이타 플랫폼 빅쿼리 소개


조대협 (http://bcho.tistory.com)


구글의 클라우드 관련 기술중 무엇이 좋은게 있을까 살펴 보면서 기술을 하나하나씩 보다 보니, 구글 클라우드의 특징은 여러가지가 있겠지만, 데이타 회사 답게 빅데이타 및 머신 러닝 플랫폼이 상당히 강하다.


그중에서 빅데이타 플랫폼의 중심에 BIG QUERY라는 빅데이타 플랫폼이 있어서, 몇 회에 걸쳐서 빅쿼리에 대해서 소개해보고자 한다.

구글 빅데이타 분석의 역사

구글은 빅데이타를 다루면서, 그 근간이 되는 기술들의 논문들을 공개했다. 하둡 파일 시스템의 시초가 되는 GFS나, 하둡의 시초인 MapReduce 논문, 그리고 Hive를 통해 오픈소스화가 된 Big Table등의 논문들이 있다. 구글의 빅쿼리는 Dremel 이라는 논문을 근간으로 한다.

빅쿼리랑 무엇인가?

빅쿼리는 페타 바이트급의 데이타 저장 및 분석용 클라우드 서비스이다.

요즘은 페타바이트급의 data warehouse로 부르는데, 쉽게 말해서 페타바이트급의 데이타를 저장해놓고, 쿼리를 통해서 조회나 통계 작업등을 할 수 있는 DB(라고 보기에는 약간 애매하지만)이다.

빅쿼리의 특징

대략적인 특징을 살펴보면 다음과 같다.

클라우드 서비스로 설치/운영이 필요 없음 (NoOps)

어디에 설치해서 사용하는 서비스가 아니라 구글 클라우드 서비스를 통해서 제공되는 빅데이타 저장 분석 서비스이다. 클릭 몇번으로 서비스 사용이 가능하고, 별도의 설정이나 운영이 필요 없다.

SQL 언어 사용

기존의 RDBMS에서 사용되는 SQL언어를 그대로 사용하기 때문에, 사용이 매우 쉽다.

클라우드 스케일의 인프라를 통한 대용량 지원과 빠른 성능

빅쿼리의 성능이나 스케일을 보려면 다음 예제를 보는게 좋다.

https://cloud.google.com/blog/big-data/2016/01/anatomy-of-a-bigquery-query


위키피디아에서 100 billion record (1000억개)의 레코드를 스캐닝해서 regular expression으로 “G.*o.*o.*g”) 문자열을 찾아내서 그 문서의 뷰수를 카운트 하는 예제이다.

대략 4TB 용량의 데이타가 핸들링 되고, 약 30초가 소요된다.

30초 동안, 약 3,300개의 CPU와, 330개의 하드 디스크, 330 Gigabit의 네트웍이 사용된다.

(자료 : https://cloud.google.com/blog/big-data/2016/01/bigquery-under-the-hood)

이 쿼리를 수행하는데 소요되는 비용은 딱 $20가 소요된다.

일반적인 인프라에서 빅데이타 연산을 하는데, 3300개의 CPU를 동시에 사용하기란 쉽지 않은 일이고, 이런 대용량 연산을 20$에 할 수 있는 것은 대용량 인프라를 공유하는 클라우드 서비스이기 때문에 가능하다.

데이타 복제를 통한 안정성

데이타는 3개의 복제본이 서로 다른 3개의 데이타 센터에 분산되어 저장되기 때문에 데이타에 대한 유실 위험이 적다.

배치와 스트리밍 모두 지원

한꺼번에 데이타를 로딩하는 배치 이외에도 REST API등을 통해서 실시간으로 데이타를 입력할 수 있는 스트리밍 기능을 제공하며, 스트리밍시에는 초당 100,000개의 행(row)의 데이타를 입력할 수 있다.

비용 정책

비용 정책 역시 클라우드 서비스 답게, DB 인스턴스와 같은 과금 방식이 아니라서 큰 데이타를 핸들링 하기 위해서 큰 인스턴스를 쓰고 사용하지 않는 동안에도 과금이 되는 정책이 아니라,

딱  저장되는 데이타 사이즈와, 쿼리시에 발생하는 트렌젝션 비용만큼만 과금이 된다.  데이타 저장 요금은 GB당 0.02$이고, 90일이 지나서 사용하지 않는 데이타는 자동으로 0.01$로 가격이 떨어진다.

클라우드 서비스에서 가격이 싸다는 일반적인 오브젝트 스토리지 (Google Cloud Storage : GB당 0.026$)보다 싸다. 트렌젝션 비용은 쿼리 수행시 스캔되는 데이타를 기준으로 TB당 $5 이다.  (월  1TB는 무료)
(나중에 자세하게 설명하겠지만, 스캔되는 컬럼당 비용이 나오기 때문에 사실상 비용을 계산해보면 그리 높지 않다)

가격 정책 : https://cloud.google.com/bigquery/pricing


빅쿼리가 기존의 빅데이타 플랫폼과 다른점은?

그렇다면 빅쿼리가 기존의 빅데이타 분석 플랫폼인 Hadoop, Spark등과의 차이가 무엇일까? 앞의 장점을 기반으로 그 차이점을 정리하자면 크게 다음과 같은 3가지를 들 수 있다.

쉽다.

보통 Hadoop이나 Spark등을 사용하게 되면, Map&Reduce(이하 MR) 로직을 사용하거나 SparkSQL을 사용하더라도 일정 수준 이상의 전문성이 필요하다. 또한 MR 로직의 경우 전문성이 있는 개발자가 분석 로직을 개발해야 하기 때문에 시간이 상대적으로 많이 소요되지만 빅쿼리는 로그인 후 SQL만 수행하면 되기 때문에, 상대적으로 빅데이타 분석이 쉽다.

운영이 필요 없다

Hadoop이나 Spark과 같은 빅데이타 솔루션의 경우에는 인스톨과 설정 그리고 클러스터의 유지 보수가 보통 일이 아니다. 그래서 별도의 운영 조직이 필요하고 여기에 많은 리소스가 소요되지만, 빅쿼리는 클라우드 서비스 이기 때문에, 별도의 운영등에 신경을 쓸 필요가 없이 개발과 분석에만 집중하면 된다.

인프라에 대한 투자없이 막강한 컴퓨팅 자원을 활용

앞의 예에서 본것과 같이, 빅쿼리를 이용하면 수천개의 CPU와 수백/수천개의 컴퓨팅 자원을 사용할 수 있다. 물론 기존 빅데이타 플랫폼도 클라우드 환경에 올리면 수천개의 CPU를 사용하는 것이 가능은 하지만, 그 설정 작업과 비용적인 측면에서 차이가 크다.

빅쿼리 맛보기

그러면 직접 빅쿼리를 사용해보자. 빅쿼리 버전 HelloWorld라고 생각하면 된다.

가입 하기

http://cloud.google.com 으로 들어가서 구글 클라우드 서비스에 가입을 한후에,  로그인을 해서 아래 그림 처럼 결재 메뉴에서 빌링 정보를 입력한다 (신용 카드 정보 입력)



계정이 생성되면 자동으로 $300 의 무료 사용권이 생성되고, 이 금액은 60일동안 사용할 수 있다. (60일이 지나면 자동으로 소멸된다. ).

신용 카드 정보를 넣었더라도, 사용자가 직접 과금이 되는 플랜으로 업그레이드를 하지 않는 이상 과금이 되지 않으니 이 부분은 걱정하지 말기 바란다.

프로젝트 생성

구글 클라우드는 VM이나 각종 자원들을 프로젝트라는 개념으로 묶어서 사용한다. 처음 계정을 생성했으면 프로젝트가 없기 때문에 프로젝트를 생성하자.

아래 그림과 같이 상단 우측 메뉴에 프로젝트 생성 메뉴가 있다.


프로젝트 생성을 선택한 후 아래와 같이 프로젝트 이름을 입력하면 프로젝트가 생성된다.


빅쿼리 콘솔로 이동하기

프로젝트가 생성되었으면 메뉴에서 아래 그림과 같이 BigQuery 메뉴를 선택하게 되면 빅쿼리 웹 콘솔로 이동이 된다.




빅쿼리 메뉴로 들어가면 다음과 같은 작업 창이 나온다.




좌측은 프로젝트와 프로젝트에 속한 데이타셋과 테이블 리스트가 나온다.

나중에 데이타 모델을 다시 설명하겠지만, 데이타 셋 (dataset)은 RDBMS의 db와 같은 개념으로 테이블의 집합이라고 보면 되고, 그 안에 개별 테이블들이 들어가 있다.

우측 상단 쿼리 입력창에는 SQL을 입력해서 쿼리를 실행하고, 우측 아래에는 쿼리 결과를 볼 수 있다.

쿼리 실행

그러면 실제로 간단한 쿼리를 수행해보자

빅쿼리에서는 테스트를 위해서 몇가지 데이타 셋을 공개로 해놓았는데, bigquery-samples라는 데이타 셋에서 1000억개의 레코드를 가지고 있는  wikipedia_benchmark.Wiki100B 테이블에서, 위키 페이지 제목이 “Seoul”또는 “seoul”인 페이지의 제목과 뷰수를 쿼리를 해본다.


다음과 같이 쿼리를 입력하고


select title,sum(views) as views

from [bigquery-samples:wikipedia_benchmark.Wiki100B]

where regexp_match(title,'[Ss]eoul')

group by title

order by views desc;


쿼리 입력창 하단에 체크 마크를 누르면 다음과 같은 화면이 출력된다.


쿼리를 수행하기 전에, 쿼리가 제대로 되었는지 확인을 해주고, 위와 같이

Valid: This query will process 3.64 TB when run.”

3.64 TB를 스캐닝 할것임을 알려준다. (이를 통해서 쿼리 수행 비용을 예측해볼 수 있다.)


“Run Query” 버튼을 눌러서 쿼리를 수행하면 다음과 같은 결과를 얻을 수 있다.


RUN QUERY 버튼 가장 우측에 총 3.64TB를 처리했고, 총 수행 시간은 38.9초가 걸렸음을 확인할 수 있다.

그리고, 아래 쿼리 결과가 나온다.

Seoul 로 된 페이지가 11258720회 조회되었고, Seoul_National_University가 다음으로 894040회, FC_Seoul이 802570회 조회 된것을 확인할 수 있다.


지금까지 간략하게나마 빅쿼리에 대한 소개와 주요 특징 그리고 간단한 사용법을 소개했다.

다음 글에서는 빅쿼리의 내부 아키텍쳐에 대해서 설명하도록 한다.
