얼굴 인식 모델을 만들어보자

#3 - 학습된 모델로 예측하기


조대협 (http://bcho.tistory.com)


앞글에 걸쳐서 얼굴 인식을 위한 데이타를 수집 및 정재하고, 이를 기반으로 얼굴 인식 모델을 학습 시켰다.





이번글에서는 학습이 된 데이타를 가지고, 사진을 넣어서 실제로 인식하는 코드를 만들어보자

전체 소스 코드는 https://github.com/bwcho75/facerecognition/blob/master/2.%2BFace%2BRecognition%2BPrediction%2BTest.ipynb 와 같다.

모델 로딩 하기



모델 학습에 사용한 CNN 모델을 똑같이 정의한다. conv1(),conv2(),conv3(),conv4(),fc1(),fc2(), build_model() 등 학습에 사용된 CNN 네트워크를 똑같이 정의하면 된다.



다음으로 이 모델에 학습된 값들을 채워 넣어야 한다.

# build graph

images = tf.placeholder(tf.float32,[None,FLAGS.image_size,FLAGS.image_size,FLAGS.image_color])

keep_prob = tf.placeholder(tf.float32) # dropout ratio



예측에 사용할 image 를 넘길 인자를  images라는 플레이스홀더로 정의하고, dropout 비율을 정하는 keep_prob도 플레이스 홀더로 정의한다.



prediction = tf.nn.softmax(build_model(images,keep_prob))



그래프를 만드는데, build_model에 의해서 나온 예측 결과에 softmax 함수를 적용한다. 학습시에는 softmax 함수의 비용이 크기 때문에 적용하지 않았지만, 예측에서는 결과를 쉽게 알아보기 위해서  softmax 함수를 적용한다. Softmax 함수는 카테고리 별로 확률을 보여줄때 전체 값을 1.0으로 해서 보여주는것인데, 만약에 Jolie,Sulyun,Victora 3개의 카테코리가 있을때 각각의 확률이 70%,20%,10%이면 Softmax를 적용한 결과는 [0.7,0.2,0.1] 식으로 출력해준다.



sess = tf.InteractiveSession()

sess.run(tf.global_variables_initializer())



다음 텐서플로우 세션을 초기화 하고,



saver = tf.train.Saver()

saver.restore(sess, 'face_recog')



마지막으로 Saver의 restore 함수를 이용하여 ‘face_recog’라는 이름으로 저장된 학습 결과를 리스토어 한다. (앞의 예제에서, 학습이 완료된 모델을 ‘face_recog’라는 이름으로 저장하였다.)



예측하기

로딩 된 모델을 가지고 예측을 하는 방법은 다음과 같다. 이미지 파일을 읽은 후에, 구글 클라우드 VISION API를 이용하여, 얼굴의 위치를 추출한후, 얼굴 이미지만 크롭핑을 한후에, 크롭된 이미지를 텐서플로우 데이타형으로 바꾼후에, 앞서 로딩한 모델에 입력하여 예측된 결과를 받게 된다.



얼굴 영역 추출하기

먼저 vision API로 얼굴 영역을 추출하는 부분이다. 앞의 이미지 전처리에 사용된 부분과 다르지 않다.



import google.auth

import io

import os

from oauth2client.client import GoogleCredentials

from google.cloud import vision

from PIL import Image

from PIL import ImageDraw



FLAGS.image_size = 96



# set service account file into OS environment value

os.environ["GOOGLE_APPLICATION_CREDENTIALS"] = "/Users/terrycho/keys/terrycho-ml.json"



위와 같이 구글 클라우드 Vision API를 사용하기 위해서 억세스 토큰을 Service Account 파일로 다운 받아서 위와 같이 GOOGLE_APPLICATION_CREDENTIALS 환경 변수에 세팅 하였다.



visionClient = vision.Client()

print ('[INFO] processing %s'%(imagefile))



#detect face

image = visionClient.image(filename=imagefile)

faces = image.detect_faces()

face = faces[0]



다음 vision API 클라이언트를 생성한 후에, detect_faces() 를 이용하여 얼굴 정보를 추출해낸다.



print 'number of faces ',len(faces)



#get face location in the photo

left = face.fd_bounds.vertices[0].x_coordinate

top = face.fd_bounds.vertices[0].y_coordinate

right = face.fd_bounds.vertices[2].x_coordinate

bottom = face.fd_bounds.vertices[2].y_coordinate

rect = [left,top,right,bottom]



추출된 얼굴 정보에서 첫번째 얼굴의 위치 (상하좌우) 좌표를 리턴 받는다.

얼굴 영역을 크롭하기

앞에서 입력 받은 상하좌우 좌표를 이용하여, 이미지 파일을 열고,  크롭한다.



fd = io.open(imagefile,'rb')

image = Image.open(fd)



import matplotlib.pyplot as plt

# display original image

print "Original image"

plt.imshow(image)

plt.show()





# draw green box for face in the original image

print "Detect face boundary box "

draw = ImageDraw.Draw(image)

draw.rectangle(rect,fill=None,outline="green")



plt.imshow(image)

plt.show()



crop = image.crop(rect)

im = crop.resize((FLAGS.image_size,FLAGS.image_size),Image.ANTIALIAS)

plt.show()

im.save('cropped'+imagefile)



크롭된 이미지를 텐서플로우에서 읽는다.



print "Cropped image"

tfimage = tf.image.decode_jpeg(tf.read_file('cropped'+imagefile),channels=3)

tfimage_value = tfimage.eval()



크롭된 파일을 decode_jpeg() 메서드로 읽은 후에, 값을 tfimage.eval()로 읽어드린다.



tfimages = []

tfimages.append(tfimage_value)



앞에서 정의된 모델이 한개의 이미지를 인식하는게 아니라 여러개의 이미지 파일을 동시에 읽도록 되어 있기 때문에, tfimages라는 리스트를 만든 후, 인식할 이미지를 붙여서 전달한다.



plt.imshow(tfimage_value)

plt.show()

fd.close()



p_val = sess.run(prediction,feed_dict={images:tfimages,keep_prob:1.0})

name_labels = ['Jessica Alba','Angelina Jolie','Nicole Kidman','Sulhyun','Victoria Beckam']

i = 0

for p in p_val[0]:

   print('%s %f'% (name_labels[i],float(p)) )

   i = i + 1



tfimages 에 이미지를 넣어서 모델에 넣고 prediction 값을 리턴 받는다. dropout은 사용하지 않기 때문에, keep_prob을 1.0으로 한다.

나온 결과를 가지고 Jessica, Jolie,Nicole Kidman, Sulhyun, Victoria Beckam 일 확률을 각각 출력한다.


전체 코드는 https://github.com/bwcho75/facerecognition/blob/master/2.%2BFace%2BRecognition%2BPrediction%2BTest.ipynb


다음은 설현 사진을 가지고 예측을 한 결과 이다.




이 코드는 학습된 모델을 기반으로 얼굴을 인식이 가능하기는 하지만 실제 운영 환경에 적용하기에는 부족하다. 파이썬 모델 코드를 그대로 옮겼기 때문에, 성능도 상대적으로 떨어지고, 실제 운영에서는 모델을 업그레이드 배포 할 수 있고, 여러 서버를 이용하여 스케일링도 지원해야 한다.

그래서 텐서플로우에서는 Tensorflow Serving 이라는 예측 서비스 엔진을 제공하고 구글 클라우에서는 Tensorflow Serving의 매니지드 서비스인, CloudML 서비스를 제공한다.



앞의 두 글이 로컬 환경에서 학습과 예측을 진행했는데, 다음 글에서는 상용 서비스에 올릴 수 있는 수준으로 학습과 예측을 할 수 있는 방법에 대해서 알아보도록 하겠다.



저작자 표시 비영리
신고
크리에이티브 커먼즈 라이선스
Creative Commons License

연예인 얼굴 인식 서비스를 만들어보자 #1 - 학습데이타 준비하기


조대협 (http://bcho.tistory.com)


CNN 에 대한 이론 공부와 텐서 플로우에 대한 기본 이해를 끝내서 실제로 모델을 만들어보기로 하였다.

CNN을 이용한 이미지 인식중 대중적인 주제로 얼굴 인식 (Face recognition)을 주제로 잡아서, 이 모델을 만들기로 하고 아직 실력이 미흡하여 호주팀에서 일하고 있는 동료인 Win woo 라는 동료에게 모델과 튜토리얼 개발을 부탁하였다.


이제 부터 연재하는 연예인 얼굴 인식 서비스는 Win woo 가 만든 코드를 기반으로 하여 설명한다. (코드 원본 주소 : https://github.com/wwoo/tf_face )

얼굴 데이타를 내려 받자

먼저 얼굴 인식 모델을 만들려면, 학습을 시킬 충분한 데이타가 있어야 한다. 사람 얼굴을 일일이 구할 수 도 없고, 구글이나 네이버에서 일일이 저장할 수 도 없기 때문에, 공개된 데이타셋을 활용하였는데, PubFig (Public Figures Face Database - http://www.cs.columbia.edu/CAVE/databases/pubfig/) 를 사용하였다.



이 데이타셋에는 약 200명에 대한 58,000여장의 이미지를 저장하고 있는데, 이 중의 일부만을 사용하였다.

Download 페이지로 가면, txt 파일 형태 (http://www.cs.columbia.edu/CAVE/databases/pubfig/download/dev_urls.txt) 로 아래와 같이


Abhishek Bachan 1 http://1.bp.blogspot.com/_Y7rzCyUABeI/SNIltEyEnjI/AAAAAAAABOg/E1keU_52aFc/s400/ash_abhishek_365x470.jpg 183,60,297,174 f533da9fbd1c770428c8961f3fa48950
Abhishek Bachan 2 http://1.bp.blogspot.com/_v9nTKD7D57Q/SQ3HUQHsp_I/AAAAAAAAQuo/DfPcHPX2t_o/s400/normal_14thbombaytimes013.jpg 49,71,143,165 e36a8b24f0761ec75bdc0489d8fd570b
Abhishek Bachan 3 http://2.bp.blogspot.com/_v9nTKD7D57Q/SL5KwcwQlRI/AAAAAAAANxM/mJPzEHPI1rU/s400/ERTYH.jpg 32,68,142,178 583608783525c2ac419b41e538a6925d


사람이름, 이미지 번호, 다운로드 URL, 사진 크기, MD5 체크섬을 이 필드로 저장되어 있다.

이 파일을 이용하여 다운로드 URL에서 사진을 다운받아서, 사람이름으로된 폴더에 저장한다.

물론 수동으로 할 수 없으니 HTTP Client를 이용하여, URL에서 사진을 다운로드 하게 하고, 이를 사람이름 폴더 별로 저장하도록 해야 한다.


HTTP Client를 이용하여 파일을 다운로드 받는 코드는 일반적인 코드이기 때문에 별도로 설명하지 않는다.

본인의 경우에는 Win이 만든 https://github.com/wwoo/tf_face/blob/master/tf/face_extract/pubfig_get.py 코드를 이용하여 데이타를 다운로드 받았다.

사용법은  https://github.com/wwoo/tf_face 에 나와 있는데,


$> python tf/face_extract/pubfig_get.py tf/face_extract/eval_urls.txt ./data

를 실행하면 ./data 디렉토리에 이미지를 다운로드 받아서 사람 이름별 폴더에 저장해준다.

evals_urls.txt에는 위에서 언급한 dev_urls.txt 형태의 데이타가 들어간다.


사람 종류가 너무 많으면 데이타를 정재하는 작업이 어렵고, (왜 어려운지는 뒤에 나옴) 학습 시간이 많이 걸리기 때문에, 약 47명의 데이타를 다운로드 받아서 작업하였다.

쓰레기 데이타 골라내기

데이타를 다운받고 나니, 아뿔사!! PubFig 데이타셋이 오래되어서 없는 이미지도 있고 학습에 적절하지 않은 이미지도 있다.


주로 학습에 적절하지 않은 데이타는 한 사진에 두사람 이상의 얼굴이 있거나, 이미지가 사라져서 위의 우측 그림처럼, 이미지가 없는 형태로 나오는 경우인데, 이러한 데이타는 어쩔 수 없이 눈으로 한장한장 다 걸러내야만 하였다.

아마 이 작업이 가장 오랜 시간이 걸린 작업이 아닐까도 한다. 더불어서 머신러닝이 정교한 수학이나 알고리즘이 아니라 노가다라고 불리는 이유를 알았다.

얼굴 추출하기

다음 학습에 가능한 데이타를 잘 골라내었으면, 학습을 위해서 사진에서 얼굴만을 추출해내야 한다. 포토샵으로 일일이 할 수 없기 때문에 얼굴 영역을 인식하는 API를 사용하기로한다. OPEN CV와 같은 오픈소스 라이브러리를 사용할 수 도 있지만 구글의 VISION API의 경우 얼굴 영역을 아주 잘 잘라내어주고, 코드 수십줄만 가지고도 얼굴 영역을 알아낼 수 있기 때문에 구글 VISION API를 사용하였다.

https://cloud.google.com/vision/




VISION API ENABLE 하기

VISION API를 사용하기 위해서는 해당 구글 클라우드 프로젝트에서 VISION API를 사용하도록 ENABLE 해줘야 한다.

VISION API를 ENABLE하기 위해서는 아래 화면과 같이 구글 클라우드 콘솔 > API Manager 들어간후




+ENABLE API를 클릭하여 아래 그림과 같이 Vision API를 클릭하여 ENABLE 시켜준다.




SERVICE ACCOUNT 키 만들기

다음으로 이 VISION API를 호출하기 위해서는 API 토큰이 필요한데, SERVICE ACCOUNT 라는 JSON 파일을 다운 받아서 사용한다.

구글 클라우드 콘솔에서 API Manager로 들어간후 Credentials 메뉴에서 Create creadential 메뉴를 선택한후, Service account key 메뉴를 선택한다



다음 Create Service Account key를 만들도록 하고, accountname과 id와 같은 정보를 넣는다. 이때 중요한것이 이 키가 가지고 있는 사용자 권한을 설정해야 하는데, 편의상 모든 권한을 가지고 있는  Project Owner 권한으로 키를 생성한다.


(주의. 실제 운영환경에서 전체 권한을 가지는 키는 보안상의 위험하기 때문에 특정 서비스에 대한 접근 권한만을 가지도록 지정하여 Service account를 생성하기를 권장한다.)




Service account key가 생성이 되면, json 파일 형태로 다운로드가 된다.

여기서는 terrycho-ml-80abc460730c.json 이름으로 저장하였다.


예제 코드

그럼 예제를 보자 코드의 전문은 https://github.com/bwcho75/facerecognition/blob/master/com/terry/face/extract/crop_face.py 에 있다.


이 코드는 이미지 파일이 있는 디렉토리를 지정하고, 아웃풋 디렉토리를 지정해주면 이미지 파일을 읽어서 얼굴이 있는지 없는지를 체크하고 얼굴이 있으면, 얼굴 부분만 잘라낸 후에, 얼굴 사진을 96x96 사이즈로 리사즈 한후에,

70%의 파일들은 학습용으로 사용하기 위해서 {아웃풋 디렉토리/training/} 디렉토리에 저장하고

나머지 30%의 파일들은 검증용으로 사용하기 위해서 {아웃풋 디렉토리/validate/} 디렉토리에 저장한다.


그리고 학습용 파일 목록은 다음과 같이 training_file.txt에 파일 위치,사람명(라벨) 형태로 저장하고

/Users/terrycho/traning_datav2/training/wsmith.jpg,Will Smith

/Users/terrycho/traning_datav2/training/wsmith061408.jpg,Will Smith

/Users/terrycho/traning_datav2/training/wsmith1.jpg,Will Smith


검증용 파일들은 validate_file.txt에 마찬가지로  파일위치와, 사람명(라벨)을 저장한다.

사용 방법은 다음과 같다.

python com/terry/face/extract/crop_face.py “원본 파일이있는 디렉토리" “아웃풋 디렉토리"

(원본 파일 디렉토리안에는 {사람이름명} 디렉토리 아래에 사진들이 쭈욱 있는 구조라야 한다.)


자 그러면, 코드의 주요 부분을 살펴보자


VISION API 초기화 하기

  def __init__(self):

       # initialize library

       #credentials = GoogleCredentials.get_application_default()

       scopes = ['https://www.googleapis.com/auth/cloud-platform']

       credentials = ServiceAccountCredentials.from_json_keyfile_name(

                       './terrycho-ml-80abc460730c.json', scopes=scopes)

       self.service = discovery.build('vision', 'v1', credentials=credentials)


초기화 부분은 Google Vision API를 사용하기 위해서 OAuth 인증을 하는 부분이다.

scope를 googleapi로 정해주고, 인증 방식을 Service Account를 사용한다. credentials 부분에 service account key 파일인 terrycho-ml-80abc460730c.json를 지정한다.


얼굴 영역 찾아내기

다음은 이미지에서 얼굴을 인식하고, 얼굴 영역(사각형) 좌표를 리턴하는 함수를 보자


   def detect_face(self,image_file):

       try:

           with io.open(image_file,'rb') as fd:

               image = fd.read()

               batch_request = [{

                       'image':{

                           'content':base64.b64encode(image).decode('utf-8')

                           },

                       'features':[{

                           'type':'FACE_DETECTION',

                           'maxResults':MAX_RESULTS,

                           }]

                       }]

               fd.close()



           request = self.service.images().annotate(body={

                           'requests':batch_request, })

           response = request.execute()

           if 'faceAnnotations' not in response['responses'][0]:

                print('[Error] %s: Cannot find face ' % image_file)

                return None



           face = response['responses'][0]['faceAnnotations']

           box = face[0]['fdBoundingPoly']['vertices']

           left = box[0]['x']

           top = box[1]['y']



           right = box[2]['x']

           bottom = box[2]['y']



           rect = [left,top,right,bottom]



           print("[Info] %s: Find face from in position %s" % (image_file,rect))

           return rect

       except Exception as e:

           print('[Error] %s: cannot process file : %s' %(image_file,str(e)) )



VISION API를 이용하여, 얼굴 영역을 추출하는데, 위의 코드에서 처럼 image_file을 읽은후에, batch_request라는 문자열을 만든다. JSON 형태의 문자열이 되는데, 이때 image라는 항목에 이미지 데이타를 base64 인코딩 방식으로 인코딩해서 전송한다. 그리고 VISION API는 얼굴인식뿐 아니라 사물 인식, 라벨인식등 여러가지 기능이 있기 때문에 그중에서 타입을 ‘FACE_DETECTION’으로 정의하여 얼굴 영역만 인식하도록 한다.


request를 만들었으면, VISION API로 요청을 보내면 응답이 오는데, 이중에서 response 엘리먼트의 첫번째 인자 ( [‘responses’][0] )은 첫번째 얼굴은 뜻하는데, 여기서 [‘faceAnnotation’]을 하면 얼굴에 대한 정보만을 얻을 수 있다. 이중에서  [‘fdBoundingPoly’] 값이 얼굴 영역을 나타내는 사각형이다. 이 갑ㄱㅅ을 읽어서 left,top,right,bottom 값에 세팅한 후 리턴한다.


얼굴 잘라내고 리사이즈 하기

앞의 detect_face에서 찾아낸 얼굴 영역을 가지고 그 부분만 전체 사진에서 잘라내고, 잘라낸 얼굴을 학습에 적합하도록 같은 크기 (96x96)으로 리사이즈 한다.

이런 이미지 처리를 위해서 PIL (Python Imaging Library - http://www.pythonware.com/products/pil/)를 사용하였다.

   def crop_face(self,image_file,rect,outputfile):

       try:

           fd = io.open(image_file,'rb')

           image = Image.open(fd)

           crop = image.crop(rect)

           im = crop.resize(IMAGE_SIZE,Image.ANTIALIAS)

           im.save(outputfile,"JPEG")

           fd.close()

           print('[Info] %s: Crop face %s and write it to file : %s' %(image_file,rect,outputfile) )

       except Exception as e:

           print('[Error] %s: Crop image writing error : %s' %(image_file,str(e)) )

image_file을 인자로 받아서 , rect 에 정의된 사각형 영역 만큼 crop를 해서 잘라내고, resize 함수를 이용하여 크기를 96x96으로 조정한후 (참고 IMAGE_SIZE = 96,96 로 정의되어 있다.) outputfile 경로에 저장하게 된다.


실행을 해서 정재된 데이타는 다음과 같다.


생각해볼만한점들

이 코드는 간단한 토이 프로그램이기 때문에 간단하게 작성했지만 실제 운영환경에 적용하기 위해서는 몇가지 고려해야 할 사항이 있다.

먼저, 이 코드는 싱글 쓰레드로 돌기 때문에 속도가 상대적으로 느리다 그래서 멀티 쓰레드로 코드를 수정할 필요가 있으며, 만약에 수백만장의 사진을 정재하기 위해서는 한대의 서버로 되지 않기 때문에, 원본 데이타를 여러 서버로 나눠서 처리할 수 있는 분산 처리 구조가 고려되어야 한다.

또한, VISION API로 사진을 전송할때는 BASE64 인코딩된 구조로 서버에 이미지를 직접 전송하기 때문에, 자칫 이미지 사이즈들이 크면 네트워크 대역폭을 많이 잡아먹을 수 있기 때문에 가능하다면 식별이 가능한 크기에서 리사이즈를 한 후에, 서버로 전송하는 것이 좋다. 실제로 필요한 얼굴 크기는 96x96 픽셀이기 때문에 필요없이 1000만화소 고화질의 사진들을 전송해서 네트워크 비용을 낭비하지 않기를 바란다.


다음은 이렇게 정재한 파일들을 텐서플로우에서 읽어서 학습 데이타로 활용하는 방법에 대해서 알아보겠다.


저작자 표시 비영리
신고
크리에이티브 커먼즈 라이선스
Creative Commons License

딥러닝을 이용한 숫자 이미지 인식 #2/2


앞서 MNIST 데이타를 이용한 필기체 숫자를 인식하는 모델을 컨볼루셔널 네트워크 (CNN)을 이용하여 만들었다. 이번에는 이 모델을 이용해서 필기체 숫자 이미지를 인식하는 코드를 만들어 보자

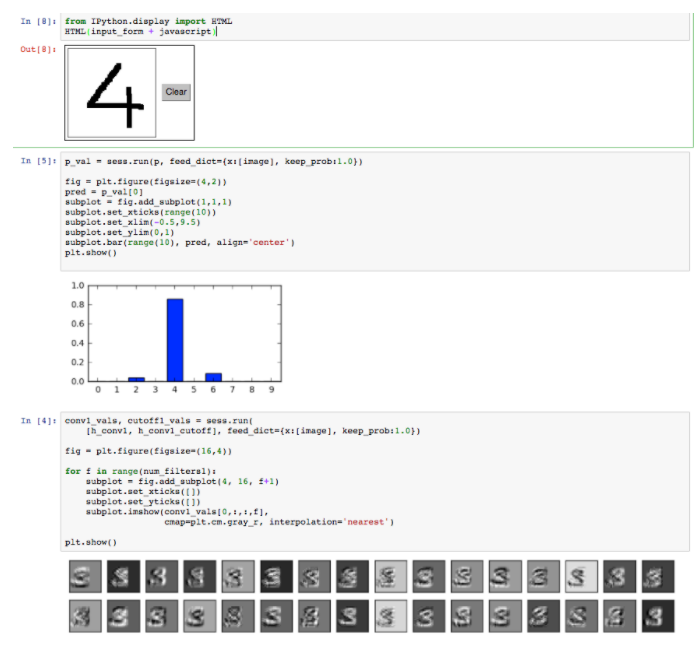

조금 더 테스트를 쉽게 하기 위해서, 파이썬 주피터 노트북내에서 HTML 을 이용하여 마우스로 숫자를 그릴 수 있도록 하고, 그려진 이미지를 어떤 숫자인지 인식하도록 만들어 보겠다.



모델 로딩

먼저 앞의 예제에서 학습을한 모델을 로딩해보도록 하자.

이 코드는 주피터 노트북에서 작성할때, 모델을 학습 시키는 코드 (http://bcho.tistory.com/1156) 와 별도의 새노트북에서 구현을 하도록 한다.


코드

import tensorflow as tf

import numpy as np

import matplotlib.pyplot as plt

from tensorflow.examples.tutorials.mnist import input_data


#이미 그래프가 있을 경우 중복이 될 수 있기 때문에, 기존 그래프를 모두 리셋한다.

tf.reset_default_graph()


num_filters1 = 32


x = tf.placeholder(tf.float32, [None, 784])

x_image = tf.reshape(x, [-1,28,28,1])


#  layer 1

W_conv1 = tf.Variable(tf.truncated_normal([5,5,1,num_filters1],

                                         stddev=0.1))

h_conv1 = tf.nn.conv2d(x_image, W_conv1,

                      strides=[1,1,1,1], padding='SAME')


b_conv1 = tf.Variable(tf.constant(0.1, shape=[num_filters1]))

h_conv1_cutoff = tf.nn.relu(h_conv1 + b_conv1)


h_pool1 =tf.nn.max_pool(h_conv1_cutoff, ksize=[1,2,2,1],

                       strides=[1,2,2,1], padding='SAME')


num_filters2 = 64


# layer 2

W_conv2 = tf.Variable(

           tf.truncated_normal([5,5,num_filters1,num_filters2],

                               stddev=0.1))

h_conv2 = tf.nn.conv2d(h_pool1, W_conv2,

                      strides=[1,1,1,1], padding='SAME')


b_conv2 = tf.Variable(tf.constant(0.1, shape=[num_filters2]))

h_conv2_cutoff = tf.nn.relu(h_conv2 + b_conv2)


h_pool2 =tf.nn.max_pool(h_conv2_cutoff, ksize=[1,2,2,1],

                       strides=[1,2,2,1], padding='SAME')


# fully connected layer

h_pool2_flat = tf.reshape(h_pool2, [-1, 7*7*num_filters2])


num_units1 = 7*7*num_filters2

num_units2 = 1024


w2 = tf.Variable(tf.truncated_normal([num_units1, num_units2]))

b2 = tf.Variable(tf.constant(0.1, shape=[num_units2]))

hidden2 = tf.nn.relu(tf.matmul(h_pool2_flat, w2) + b2)


keep_prob = tf.placeholder(tf.float32)

hidden2_drop = tf.nn.dropout(hidden2, keep_prob)


w0 = tf.Variable(tf.zeros([num_units2, 10]))

b0 = tf.Variable(tf.zeros([10]))

k = tf.matmul(hidden2_drop, w0) + b0

p = tf.nn.softmax(k)


# prepare session

sess = tf.InteractiveSession()

sess.run(tf.global_variables_initializer())

saver = tf.train.Saver()

saver.restore(sess, '/Users/terrycho/anaconda/work/cnn_session')


print 'reload has been done'


그래프 구현

코드를 살펴보면, #prepare session 부분 전까지는 이전 코드에서의 그래프를 정의하는 부분과 동일하다. 이 코드는 우리가 만든 컨볼루셔널 네트워크를 복원하는 부분이다.


변수 데이타 로딩

그래프의 복원이 끝나면, 저장한 세션의 값을 다시 로딩해서 학습된 W와 b값들을 다시 로딩한다.


# prepare session

sess = tf.InteractiveSession()

sess.run(tf.global_variables_initializer())

saver = tf.train.Saver()

saver.restore(sess, '/Users/terrycho/anaconda/work/cnn_session')


이때 saver.restore 부분에서 앞의 예제에서 저장한 세션의 이름을 지정해준다.

HTML을 이용한 숫자 입력

그래프와 모델 복원이 끝났으면 이 모델을 이용하여, 숫자를 인식해본다.

테스트하기 편리하게 HTML로 마우스로 숫자를 그릴 수 있는 화면을 만들어보겠다.

주피터 노트북에서 새로운 Cell에 아래와 같은 내용을 입력한다.


코드

input_form = """

<table>

<td style="border-style: none;">

<div style="border: solid 2px #666; width: 143px; height: 144px;">

<canvas width="140" height="140"></canvas>

</div></td>

<td style="border-style: none;">

<button onclick="clear_value()">Clear</button>

</td>

</table>

"""


javascript = """

<script type="text/Javascript">

   var pixels = [];

   for (var i = 0; i < 28*28; i++) pixels[i] = 0

   var click = 0;


   var canvas = document.querySelector("canvas");

   canvas.addEventListener("mousemove", function(e){

       if (e.buttons == 1) {

           click = 1;

           canvas.getContext("2d").fillStyle = "rgb(0,0,0)";

           canvas.getContext("2d").fillRect(e.offsetX, e.offsetY, 8, 8);

           x = Math.floor(e.offsetY * 0.2)

           y = Math.floor(e.offsetX * 0.2) + 1

           for (var dy = 0; dy < 2; dy++){

               for (var dx = 0; dx < 2; dx++){

                   if ((x + dx < 28) && (y + dy < 28)){

                       pixels[(y+dy)+(x+dx)*28] = 1

                   }

               }

           }

       } else {

           if (click == 1) set_value()

           click = 0;

       }

   });



   function set_value(){

       var result = ""

       for (var i = 0; i < 28*28; i++) result += pixels[i] + ","

       var kernel = IPython.notebook.kernel;

       kernel.execute("image = [" + result + "]");

   }



   function clear_value(){

       canvas.getContext("2d").fillStyle = "rgb(255,255,255)";

       canvas.getContext("2d").fillRect(0, 0, 140, 140);

       for (var i = 0; i < 28*28; i++) pixels[i] = 0

   }

</script>

"""


다음 새로운 셀에서, 다음 코드를 입력하여, 앞서 코딩한 HTML 파일을 실행할 수 있도록 한다.


from IPython.display import HTML

HTML(input_form + javascript)


이제 앞에서 만든 두 셀을 실행시켜 보면 다음과 같이 HTML 기반으로 마우스를 이용하여 숫자를 입력할 수 있는 박스가 나오는것을 확인할 수 있다.



입력값 판정

앞의 HTML에서 그린 이미지는 앞의 코드의 set_value라는 함수에 의해서, image 라는 변수로 784 크기의 벡터에 저장된다. 이 값을 이용하여, 이 그림이 어떤 숫자인지를 앞서 만든 모델을 이용해서 예측을 해본다.


코드


p_val = sess.run(p, feed_dict={x:[image], keep_prob:1.0})


fig = plt.figure(figsize=(4,2))

pred = p_val[0]

subplot = fig.add_subplot(1,1,1)

subplot.set_xticks(range(10))

subplot.set_xlim(-0.5,9.5)

subplot.set_ylim(0,1)

subplot.bar(range(10), pred, align='center')

plt.show()

예측

예측을 하는 방법은 쉽다. 이미지 데이타가 image 라는 변수에 들어가 있기 때문에, 어떤 숫자인지에 대한 확률을 나타내는 p 의 값을 구하면 된다.


p_val = sess.run(p, feed_dict={x:[image], keep_prob:1.0})


를 이용하여 x에 image를 넣고, 그리고 dropout 비율을 0%로 하기 위해서 keep_prob를 1.0 (100%)로 한다. (예측이기 때문에 당연히 dropout은 필요하지 않다.)

이렇게 하면 이 이미지가 어떤 숫자인지에 대한 확률이 p에 저장된다.

그래프로 표현

그러면 이 p의 값을 찍어 보자


fig = plt.figure(figsize=(4,2))

pred = p_val[0]

subplot = fig.add_subplot(1,1,1)

subplot.set_xticks(range(10))

subplot.set_xlim(-0.5,9.5)

subplot.set_ylim(0,1)

subplot.bar(range(10), pred, align='center')

plt.show()


그래프를 이용하여 0~9 까지의 숫자 (가로축)일 확률을 0.0~1.0 까지 (세로축)으로 출력하게 된다.

다음은 위에서 입력한 숫자 “4”를 인식한 결과이다.



(보너스) 첫번째 컨볼루셔널 계층 결과 출력

컨볼루셔널 네트워크를 학습시키다 보면 종종 컨볼루셔널 계층을 통과하여 추출된 특징 이미지들이 어떤 모양을 가지고 있는지를 확인하고 싶을때가 있다. 그래서 각 필터를 통과한 값을 이미지로 출력하여 확인하고는 하는데, 여기서는 이렇게 각 필터를 통과하여 인식된 특징이 어떤 모양인지를 출력하는 방법을 소개한다.


아래는 우리가 만든 네트워크 중에서 첫번째 컨볼루셔널 필터를 통과한 결과 h_conv1과, 그리고 이 결과에 bias 값을 더하고 활성화 함수인 Relu를 적용한 결과를 출력하는 예제이다.


코드


conv1_vals, cutoff1_vals = sess.run(

   [h_conv1, h_conv1_cutoff], feed_dict={x:[image], keep_prob:1.0})


fig = plt.figure(figsize=(16,4))


for f in range(num_filters1):

   subplot = fig.add_subplot(4, 16, f+1)

   subplot.set_xticks([])

   subplot.set_yticks([])

   subplot.imshow(conv1_vals[0,:,:,f],

                  cmap=plt.cm.gray_r, interpolation='nearest')

plt.show()


x에 image를 입력하고, dropout을 없이 모든 네트워크를 통과하도록 keep_prob:1.0으로 주고, 첫번째 컨볼루셔널 필터를 통과한 값 h_conv1 과, 이 값에 bias와 Relu를 적용한 값 h_conv1_cutoff를 계산하였다.

conv1_vals, cutoff1_vals = sess.run(

   [h_conv1, h_conv1_cutoff], feed_dict={x:[image], keep_prob:1.0})


첫번째 필터는 총 32개로 구성되어 있기 때문에, 32개의 결과값을 imshow 함수를 이용하여 흑백으로 출력하였다.




다음은 bias와 Relu를 통과한 값인 h_conv_cutoff를 출력하는 예제이다. 위의 코드와 동일하며 subplot.imgshow에서 전달해주는 인자만 conv1_vals → cutoff1_vals로 변경되었다.


코드


fig = plt.figure(figsize=(16,4))


for f in range(num_filters1):

   subplot = fig.add_subplot(4, 16, f+1)

   subplot.set_xticks([])

   subplot.set_yticks([])

   subplot.imshow(cutoff1_vals[0,:,:,f],

                  cmap=plt.cm.gray_r, interpolation='nearest')



plt.show()


출력 결과는 다음과 같다



이제까지 컨볼루셔널 네트워크를 이용한 이미지 인식을 텐서플로우로 구현하는 방법을 MNIST(필기체 숫자 데이타)를 이용하여 구현하였다.


실제로 이미지를 인식하려면 전체적인 흐름은 같지만, 이미지를 전/후처리 해내야 하고 또한 한대의 머신이 아닌 여러대의 머신과 GPU와 같은 하드웨어 장비를 사용한다. 다음 글에서는 MNIST가 아니라 실제 칼라 이미지를 인식하는 방법에 대해서 데이타 전처리에서 부터 서비스까지 전체 과정에 대해서 설명하도록 하겠다.


예제 코드 : https://github.com/bwcho75/tensorflowML/blob/master/MNIST_CNN_Prediction.ipynb


저작자 표시 비영리
신고
크리에이티브 커먼즈 라이선스
Creative Commons License



REST API를 이용하여, 날씨를 조회하는 간단한 애플리케이션 만들기



조대협 (http://bcho.tistor


네트워크를 통한  REST API 호출 방법을 알아보기 위해서, 간단하게, 위도와 경도를 이용하여 온도를 조회해오는 간단한 애플리케이션을 만들어보자

이 애플리케이션은 경도와 위도를 EditText 뷰를 통해서 입력 받아서 GETWEATHER라는 버튼을 누르면 네트워크를 통하여 REST API를 호출 하여, 날씨 정보를 받아오고, 해당 위치의 온도(화씨) 출력해주는 애플리케이션이다.







날씨 API 는 http://www.openweathermap.org/ 에서 제공하는데, 사용법이 매우 간단하고, 별도의 API인증 절차가 필요하지 않기 때문에 쉽게 사용할 수 있다. 사용 방법은 다음과 같이 쿼리 스트링으로 위도와 경도를 넘겨주면 JSON  형태로 지정된 위치의 날씨 정보를 리턴해준다.



http://api.openweathermap.org/data/2.5/weather?lat=37&lon=127



아래는 리턴되는 JSON 샘플



이 리턴되는 값중에서 main.temp 에 해당하는 값을 얻어서 출력할 것이다.



날씨값을 저장하는 클래스 작성



package com.example.terry.simpleweather.client;

/**

 * Created by terry on 2015. 8. 27..

 */

public class Weather {
    int lat;
    int ion;
    int temprature;
    int cloudy;
    String city;

    public void setLat(int lat){ this.lat = lat;}
    public void setIon(int ion){ this.ion = ion;}
    public void setTemprature(int t){ this.temprature = t;}
    public void setCloudy(int cloudy){ this.cloudy = cloudy;}
    public void setCity(String city){ this.city = city;}

    public int getLat(){ return lat;}
    public int getIon() { return ion;}
    public int getTemprature() { return temprature;}
    public int getCloudy() { return cloudy; }
    public String getCity() { return city; }
}



다음으로 REST API를 호출하는 OpenWeatherAPIClient.java 코드를 다음과 같이 작성한다.



package com.example.terry.simpleweather.client;



import org.json.JSONException;

import org.json.JSONObject;


import java.io.BufferedInputStream;

import java.io.BufferedReader;

import java.io.IOException;

import java.io.InputStream;

import java.io.InputStreamReader;

import java.net.HttpURLConnection;

import java.net.MalformedURLException;

import java.net.URL;


/**

 * Created by terry on 2015. 8. 27..

 * 목표

 * 1. AsyncTask와 HTTPURLConnection을 이용한 간단한 HTTP 호출 만들기

 * 2. 리턴된 JSON을 파싱하는 방법을 통하여, JSON 객체 다루는 법 습득하기

 * 3. Phone Location (GPS) API 사용 방법 파악하기

 *

 * 참고 자료 : http://developer.android.com/training/basics/network-ops/connecting.html

 * */

public class OpenWeatherAPIClient {

    final static String openWeatherURL = "http://api.openweathermap.org/data/2.5/weather";

    public Weather getWeather(int lat,int lon){

        Weather w = new Weather();

        String urlString = openWeatherURL + "?lat="+lat+"&lon="+lon;


        try {

            // call API by using HTTPURLConnection

            URL url = new URL(urlString);

            HttpURLConnection urlConnection = (HttpURLConnection) url.openConnection();

//            urlConnection.setConnectTimeout(CONNECTION_TIMEOUT);

//            urlConnection.setReadTimeout(DATARETRIEVAL_TIMEOUT);


            InputStream in = new BufferedInputStream(urlConnection.getInputStream());

            JSONObject json = new JSONObject(getStringFromInputStream(in));


            // parse JSON

            w = parseJSON(json);

            w.setIon(lon);

            w.setLat(lat);


        }catch(MalformedURLException e){

            System.err.println("Malformed URL");

            e.printStackTrace();

            return null;


        }catch(JSONException e) {

            System.err.println("JSON parsing error");

            e.printStackTrace();

            return null;

        }catch(IOException e){

            System.err.println("URL Connection failed");

            e.printStackTrace();

            return null;

        }


        // set Weather Object


        return w;

    }


    private Weather parseJSON(JSONObject json) throws JSONException {

        Weather w = new Weather();

        w.setTemprature(json.getJSONObject("main").getInt("temp"));

        w.setCity(json.getString("name"));

        //w.setCloudy();


        return w;

    }


    private static String getStringFromInputStream(InputStream is) {


        BufferedReader br = null;

        StringBuilder sb = new StringBuilder();


        String line;

        try {


            br = new BufferedReader(new InputStreamReader(is));

            while ((line = br.readLine()) != null) {

                sb.append(line);

            }


        } catch (IOException e) {

            e.printStackTrace();

        } finally {

            if (br != null) {

                try {

                    br.close();

                } catch (IOException e) {

                    e.printStackTrace();

                }

            }

        }


        return sb.toString();


    }

}





코드를 하나씩 뜯어보면

안드로이드에서 HTTP 호출을 하기 위해서는 HttpURLConnection이라는 클래스를 사용한다. URL이라는 클래스에 API를 호출하고자 하는 url주소를 지정하여 생성한후, url.openConnection()을 이용해서, HTTP Connection을 열고 호출한다.

URL url = new URL(urlString);

HttpURLConnection urlConnection = (HttpURLConnection) url.openConnection();



다음으로, 리턴되어 오는 문자열을 읽어서 JSON형태로 파싱을 해야 하는데,

InputStream in = new BufferedInputStream(urlConnection.getInputStream());

먼저 위와 같이 urlConnection으로 부터 getInputStream() 메서드를 통해서 InputStream을 리턴받고,

JSONObject json = new JSONObject(getStringFromInputStream(in));

getStringFromInput(InputStream xx)이라는 메서드를 이용하여 inputStream을 String으로 변환한후에 JSONObject로 변환한다. (여기서 getStringFromInput은 미리 정해진 메서드가 아니고 위의 소스코드 처럼 InputStream 을 String으로 변환하기 위해서 여기서 지정된 코드들이다.)

다음으로 해당 JSON을 파싱해서, main.temp 값을 읽은후 Weather class에 넣어서 리턴을 한다.

w = parseJSON(json);

w.setIon(lon);

w.setLat(lat);

에서 parseJSON이라는 메서드를 호출하는데, parseJSON은 다음과 같다.


private Weather parseJSON(JSONObject json) throws JSONException {

    Weather w = new Weather();

    w.setTemprature(json.getJSONObject("main").getInt("temp"));

    w.setCity(json.getString("name"));

    //w.setCloudy();


    return w;

}


위의 메서드에서는 json에서 먼저 getJSONObject(“main”)을 이용하여 “main” json 문서를 얻고, 그 다음 그 아래 있는 “temp”의 값을 읽어서 Weather 객체에 세팅한다.



여기까지 구현을 하면 REST API를 http를 이용하여 호출하고, 리턴으로 온 JSON 문자열을 파싱하여 Weather 객체에 세팅을해서 리턴하는 부분까지 완료가 되었다.



그다음 그러면 이 클래스의 메서드를 어떻게 호출하는가? 네트워크 통신은 IO작업으로 시간이 다소 걸리기 때문에, 안드로이드에서는 일반적으로 메서드를 호출하는 방식으로는 불가능하고, 반드시 비동기식으로 호출해야 하는데, 이를 위해서는 AsyncTask라는 클래스를 상속받아서 비동기 클래스를 구현한후, 그 안에서 호출한다.

다음은 OpenWeatherAPITask.java 클래스이다.



public class OpenWeatherAPITask extends AsyncTask<Integer, Void, Weather> {

    @Override

    public Weather doInBackground(Integer... params) {

        OpenWeatherAPIClient client = new OpenWeatherAPIClient();


        int lat = params[0];

        int lon = params[1];

        // API 호출

        Weather w = client.getWeather(lat,lon);


        //System.out.println("Weather : "+w.getTemprature());


        // 작업 후 리

        return w;

    }

}



위와 같이 AsyncTask를 상속받았으며, 호출은 doInBackground(..)메서드를 구현하여, 그 메서드 안에서 호출을 한다.

위의 코드에서 볼 수 있듯이, doInBackground에서 앞서 작성한 OpenWeatherAPIClient의 객체를 생성한후에, 인자로 넘어온 lat,lon값을 받아서, getWeahter를 통하여, 호출하였다.



이제 API를 호출할 준비가 모두 끝났다.

이제 UI를 만들어야 하는데, res/layout/activity_main.xml은 다음과 같다.



<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent"

    android:layout_height="match_parent" android:paddingLeft="@dimen/activity_horizontal_margin"

    android:paddingRight="@dimen/activity_horizontal_margin"

    android:paddingTop="@dimen/activity_vertical_margin"

    android:paddingBottom="@dimen/activity_vertical_margin" tools:context=".MainActivity">




    <TextView

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:textAppearance="?android:attr/textAppearanceLarge"

        android:text="Temperature"

        android:id="@+id/tem"

        android:layout_below="@+id/tvLongtitude"

        android:layout_alignParentStart="true"

        android:layout_marginTop="46dp" />


    <Button

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:text="getWeather"

        android:id="@+id/getWeatherBtn"

        android:onClick="getWeather"

        android:layout_alignBottom="@+id/tem"

        android:layout_alignParentEnd="true" />


    <TextView

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:textAppearance="?android:attr/textAppearanceMedium"

        android:text="latitude"

        android:id="@+id/tvLatitude"

        android:layout_marginTop="27dp"

        android:layout_alignParentTop="true"

        android:layout_alignParentStart="true" />


    <TextView

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:textAppearance="?android:attr/textAppearanceMedium"

        android:text="longtitude"

        android:id="@+id/tvLongtitude"

        android:layout_marginRight="62dp"

        android:layout_marginTop="30dp"

        android:layout_below="@+id/lat"

        android:layout_alignParentStart="true" />


    <EditText

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:id="@+id/lat"

        android:width="100dp"

        android:layout_marginRight="62dp"

        android:layout_alignBottom="@+id/tvLatitude"

        android:layout_toEndOf="@+id/tvLatitude"

        android:layout_marginStart="36dp" />


    <EditText

        android:layout_width="wrap_content"

        android:layout_height="wrap_content"

        android:width="100dp"

        android:id="@+id/lon"

        android:layout_marginRight="62dp"

        android:layout_alignBottom="@+id/tvLongtitude"

        android:layout_alignStart="@+id/lat" />


</RelativeLayout>



화면 디자인이 끝났으면, 이제 MainActivity에서 버튼을 누르면 API를 호출하도록 구현해보자.



package com.example.terry.simpleweather;


import android.support.v7.app.ActionBarActivity;

import android.os.Bundle;

import android.view.Menu;

import android.view.MenuItem;

import android.view.View;

import android.widget.EditText;

import android.widget.TextView;


import com.example.terry.simpleweather.client.OpenWeatherAPITask;

import com.example.terry.simpleweather.client.Weather;


import java.util.concurrent.ExecutionException;



public class MainActivity extends ActionBarActivity {


    @Override

    protected void onCreate(Bundle savedInstanceState) {

        super.onCreate(savedInstanceState);

        setContentView(R.layout.activity_main);

    }


    @Override

    public boolean onCreateOptionsMenu(Menu menu) {

        // Inflate the menu; this adds items to the action bar if it is present.

        getMenuInflater().inflate(R.menu.menu_main, menu);

        return true;

    }


    @Override

    public boolean onOptionsItemSelected(MenuItem item) {

        // Handle action bar item clicks here. The action bar will

        // automatically handle clicks on the Home/Up button, so long

        // as you specify a parent activity in AndroidManifest.xml.

        int id = item.getItemId();


        //noinspection SimplifiableIfStatement

        if (id == R.id.action_settings) {

            return true;

        }


        return super.onOptionsItemSelected(item);

    }


    // MapView 참고 http://seuny.tistory.com/14

    public void getWeather(View view)

    {

        EditText tvLon = (EditText) findViewById(R.id.lon);

        String strLon = tvLon.getText().toString();

        int lon = Integer.parseInt(strLon);


        EditText tvLat = (EditText) findViewById(R.id.lat);

        String strLat = tvLat.getText().toString();

        int lat = Integer.parseInt(strLat);



        // 날씨를 읽어오는 API 호출

        OpenWeatherAPITask t= new OpenWeatherAPITask();

        try {

            Weather w = t.execute(lon,lat).get();


            System.out.println("Temp :"+w.getTemprature());


            TextView tem = (TextView)findViewById(R.id.tem);

            String temperature = String.valueOf(w.getTemprature());


            tem.setText(temperature);

            //w.getTemprature());



        } catch (InterruptedException e) {

            e.printStackTrace();

        } catch (ExecutionException e) {

            e.printStackTrace();

        }

    }

}





위에서 getWeather(View )부분에서 호출을하게 되는데, 먼저 앞에서 AsyncTask를 이용해서 만들었던 OpenWeatherAPITask 객체 t를 생성한 후에, t.execute로 호출을하면 된다.

실행 결과는 t.execute()에 대해서 .get()을 호출함으로써 얻을 수 있다.



이때 주의할점이 안드로이드는 네트워크 호출과 같은 리소스에 대한 접근을 통제하고 있는데, 이러한 통제를 풀려면, AnrdoidManifest.xml에 다음과 같이 INTERNET 과 NETWORK 접근을 허용하는 내용을 추가해줘야 한다.

<uses-permission android:name="android.permission.INTERNET" />

<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />



다음은 위의 내용을 추가한 AndroidManifest.xml이다.



<?xml version="1.0" encoding="utf-8"?>

<manifest xmlns:android="http://schemas.android.com/apk/res/android"

    package="com.example.terry.simpleweather" >

    <uses-permission android:name="android.permission.INTERNET" />

    <uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />


    <application

        android:allowBackup="true"

        android:icon="@mipmap/ic_launcher"

        android:label="@string/app_name"

        android:theme="@style/AppTheme" >

        <activity

            android:name=".MainActivity"

            android:label="@string/app_name" >

            <intent-filter>

                <action android:name="android.intent.action.MAIN" />


                <category android:name="android.intent.category.LAUNCHER" />

            </intent-filter>

        </activity>


    </application>


</manifest>



참고 : http://developer.android.com/training/basics/network-ops/connecting.html




9월 15일 추가 내용

  • t.execute().get 보다는  onPostExecute 를 통해서 리턴 값을 받는 것이 더 일반적인 패턴
  • AsyncTask를 사용하기 보다는 근래에는 Retrofit이라는 프레임웍을 사용하는게 더 효율적이며, 성능도 2배이상 빠름.
    관련 튜토리얼 : http://gun0912.tistory.com/30
    아래는 성능 비교 자료




저작자 표시 비영리
신고
크리에이티브 커먼즈 라이선스
Creative Commons License

L2,L3,L4 스위치

클라우드 컴퓨팅 & NoSQL/IaaS 클라우드 | 2011.05.11 23:44 | Posted by 조대협
한동안 블로그 포스팅이 뜸했습니다.
바뻤습니다.
한동안 클라우드 연구하다가 Storage에서 머리가 아퍼오더니.. Storage 산을 넘으니 이번에는 Network이 저를 괴롭힙니다.

L2 - Dummy Hub 개념으로 보면 된다. Mac Address를 보고 라우팅
L3 - Hub + Router = Subnet 이 다른 네트웍도 라우팅 기능을 이용해서 묶어 줄 수 있다. IP를 보고 라우팅
L4 - IP Layer에서 Load Balancing도 가능

Inter Rack 간 통신을 performance degration없이 묶는 법을 아시는분?

* Load Balancing의 성능 측정 단위
L4 - CPS (Connection Per Second)
저작자 표시
신고
크리에이티브 커먼즈 라이선스
Creative Commons License


티스토리 툴바
