쿠버네티스 보안 Best Practice


조대협 (http://bcho.tistory.com)


지금까지 여러가지 보안 기능에 대해서 알아보았다. 그러면 이러한 보안 기능을 어떻게 잘 사용할지 베스프 프렉틱스에 대해서 알아보자. 쿠버네티스 보안 베스트 프렉틱스는 쿠버네티스 공식 블로그 https://kubernetes.io/blog/2016/08/security-best-practices-kubernetes-deployment/ 에 2016년 8월에 포스팅과 https://kubernetes.io/docs/tasks/administer-cluster/securing-a-cluster/ 에 2018년 7월에 포스팅된 내용을 기반으로 한다. 쿠버네티스는 새버전 릴리즈가 빠른 편이고 버전마다 기능이나 아키텍쳐의 변화가 심하기 때문에, 항상 새로운 베스트 프렉틱스를 찾아서 참고하기 바란다.

이 글에서는 쉽지만 중요한 보안 정책을 위주로 설명한다.

Control plan security

TLS (SSL) 사용

쿠버네티스를 설치하면 디폴트로 API 통신은 TLS(SSL) 암호화를 이용하도록 되어 있으나, 일부 재배포판의 경우는 REST API통신을 HTTPS를 사용하지 않고, HTTP를 사용하는 경우가 있기 때문에, 이를 확인할 필요가 있다.


인증

쿠버네티스는 앞에서 설명한데로 여러가지 인증 방식을 제공하고 있는데, 그중에 BASIC_AUTH를 사용하는 방식등은, 비밀 번호가 그냥 네트워크를 통해서 전송되기 때문에, 중간에 패킷을 가로 채는 방식등으로 탈취가 가능하다.

쿠버네티스는 이외에도 Bootstrap token, static token, X509 인증서, Open ID 연동등 다양한 인증 방식이 있는데, 가급적이면 Open ID 인증 방식을 사용하는 것이 안전하다.

RBAC 사용

쿠버네티스의 기본 인증 방법은 ABAC(Attirbute-Based control) 이다.  사용자마다 기능에 대해서 권한을 배정하는 방법인데,

RBAC은 1.6에서 소개되었고, 1.8 부터는 디폴트이다. 1.6~1.8 버전은 RBAC 설정을 따로 하기 바라고, 1.6 이하 버전은 1.8 이상 버전으로 업그레이드 하는 것을 권장한다.

대쉬 보드 사용 금지

쿠버네티스 대쉬 보드는 편리하고 강력한 기능을 가지고 있지만, 별도의 접근 통제 기능이 디폴트로 탑재되어 있지 않다. 1.8 이전 버전에는 클러스터에 대한 모든 억세스가 가능한 서비스 어카운트가 바인딩되어 있기 때문에, 클러스터에 대한 모든 접근이나 보안 정보(토큰)등의 탈취가 가능하다.

실제로 테슬라의 경우에 쿠버네티스 대쉬보드 접근을 통해서, 해킹을 당한 사례가 유명하다. https://redlock.io/blog/cryptojacking-tesla

가급적이면 쿠버네티스 대쉬보드를 사용하지 않도록 하는 것이 좋고 (인스톨하지 않는다.), 사용한다고 해도, 계정 인증과, 내부 인터넷망을 통한 접근만을 허용하는등의 추가적인 보안 조치가 반드시 필요하다.

kubectl 억세스 통제 (마스터 노드 억세스 통제)

kubectl은 쿠버네티스를 통제할 수 있는 매우 강력한 툴이다. 일종의 어드민툴이기 때문에 접근 제어를 하는 것이 좋다. 쿠버네티스 방화벽 설정등을 해서 특정 머신에서만 오는 트래픽만 마스터 노드가 받아 드리도록 설정하는 방법이다.  태그 기반으로 k8s-controller로 가는 트래픽을 특정 머신에서 오는 트래픽만을 수용하게 하거나 또는 bastion을 놓고, bastion에서 들어온 API 호출만 수용하도록 하는 방법이 있다.

서비스 어카운트 토큰 마운트을 자동으로 마운트 하지 않게 한다.

Pod는 기본적으로 서비스 어카운트를 사용하게 되어 있다. 만약 서비스 어카운트를 지정하지 않으면 디폴트로 정의된 서비스 어카운트를 사용하게 되는데, 쿠버네티스에서는 디폴트로 서비스 어카운트를 사용하게 되면 서비스 어카운트의 API 토큰을 볼륨으로 마운트 한다.

서비스 어카운트 볼륨은 /var/run/secrets/kubernetes.io/serviceaccount 디렉토리에 마운트 되는데, 이 디렉토리 안에는 API인증을 위한 인증서와, 토큰이 들어 있다.

만약 이 토큰을 탈취당하게 되면, 토큰을 이용하여 쿠버네티스 API 접근이 가능하다.

일반적인 Pod의 경우에는 애플리케이션을 운영하기 위한 목적으로 사용될뿐, 쿠버네티스 API를 접근할 일이 없기 때문에 사용하지 않는 토큰을 마운트 하는 것은 위험하다. 해커가 컨테이너를 해킹해서  /var/run/secrets/kubernetes.io/serviceaccount 디렉토리를 접근한다면 토큰을 탈취할 수 있다.

이를 막기 위해서, 서비스 어카운트를 사용시 디폴트로 서비스 어카운트 토큰을 마운트하지 않게 하는 것이 좋다.


아래와 같이 서비스 어카운트를 생성할때, 자동으로 토큰을 마운트 하지 않는 옵션을 주거나,

apiVersion: v1

kind: ServiceAccount

metadata:

 name: nonroot-sa

automountServiceAccountToken: false


또는 아래와 같이 Pod 정의 부분에서 서비스 어카운트에 디폴트로 토큰을 마운트 하지 않게 정의하면 된다.


apiVersion: apps/v1

kind: Deployment

metadata:

 name: nonroot-deploy

spec:

 replicas: 3

 selector:

   matchLabels:

     app: nonroot

 template:

   metadata:

     name: nonroot-pod

     labels:

       app: nonroot

   spec:

     serviceAccountName: nonroot-sa

     automountServiceAccountToken: false

     securityContext:

       runAsUser: 1001

       fsGroup: 2001

     containers:

     - name: nonroot

       image: gcr.io/terrycho-sandbox/security-context:v1

       imagePullPolicy: Always

       ports:

       - containerPort: 8080


반대로 토큰을 사용하고 싶을때는 Pod 정의 부분에서 automountServiceAccountToken: true 옵션을 주면된다.


감사 로깅 (Audit)

쿠버네티스 클러스터에 대한 각종 명령어 (Pod 생성, Service 생성 삭제 등)에 대한 내용을 추적하기 위해서 모든 로그를 남겨서 정상적인 접근 여부를 판단하고, 비정상적인 접근이 발생하였을때, 이를 감지하고 추적할 수 있는 기반을 마련해야 한다. 모니터링/로깅 시스템 구축시 감사 로깅은 별도로 분리해서 감사에 대한 내용만을 따로 추적할 수 있도록 하는것이 좋다.

노드 시큐리티

컨테이너를 호스팅하는 노드에 대해서도 보안 조치가 필요하다. 다음 항목은 필수적으로 적용하기를 권장되는 항목이다.

노드에 Private IP 만 사용 (Public IP 사용 금지)

노드 서버의 IP를  Private IP만을 사용하여, 외부 인터넷으로 부터 노드 서버를 접속할 수 있는 경로를 원천적으로 차단한다.

Minimal OS 사용

노드 서버의 OS는 필요한 기능만을 가지고 있는 OS만을 설치하는 것이 좋다. OS에 따라서 디폴트로 메일 서버, FTP등 사용하지 않는 서비스가 디폴트로 제공됨으로써, 노드 서버로 접근할 수 있는 채널을 제공할 수 있다.

정기적인 패치

또한 노드 OS에 대해서 정기적인 보안 패치를 적용함으로써, 새롭게 발견되는 보안 위협에 대해 사전 봉쇄 조치를 취해야 한다

컨테이너 시큐리티

마지막으로 컨테이너에 대한 보안을 강화하는 방법이다.

컨테이너 이미지 관리

가장 중요한 것중의 하나가 컨테이너 이미지를 잘 관리하는 것인데, 일반적으로 도커로 이미지를 만들때, 베이스 이미지 (OS등이 깔려있는)를 외부 컨테이너 레파지토리에서 가져다가 사용하는 경우가 많다. 이 경우 공인되지 않는 이미지등을 사용해서, 해킹 프로그램이 깔려있는 이미지가 베이스 이미지로 사용되거나, 또는 최신 보안 패치가 되어 있지 않은 이미지로 전환하지 않고 계속 오래된 이미지를 사용해서, 보안에 헛점을 들어내는 경우가  많다.

베이스 이미지 사용은 반드시, 보안이 검증된 이미지를 사용하되, 지속적으로 최신 OS 패치를 적용한 이미지를 사용해야 한다.

베이스 이미지를 포함하여 실제 쿠버네티스에 배포되는 애플리케이션 컨테이너 이미지는 신뢰할 수 있는 이미지 저장 서비스를 이용하고, 해당 클러스터 및 허가된 IP나 사용자만 접근할 수 있도록 하는 것이 좋다.


또는 상용 서비스 중에는 컨테이너 저장소에 저장된 이미지를 스캔해서 보안에 위협이 되는 항목을 자동으로 검출하여 알려주는 서비스들이 있다.

아래 그림은 구글 클라우드의 컨테이너 저장소 서비스로, 컨테이너에 저장된 이미지에 대해서 보안 위협을 자동으로 스캔해서 리포팅 해주는 기능이다.




Security Context 사용

Pod를 정의할때, 불필요한 root나 커널 접근 권한을 최대한 제외하는 것이 좋다.

Security context를 이용해서 이런 권한을 통제할 수 있다.

  • 컨테이너는 꼭 필요하지 않는 이상 root 사용자 권한이 아니라 일반 사용자로 실행하도록 한다. securityContext에서 runAsUser와 fsGroup을 이용해서 사용자와 그룹을 지정할 수 있다.

  • Root 권한으로 실행할 수 없도록 securityContext에서 runAsNonRoot 를 true로 설정한다.

  • 꼭 필요한 경우가 아니라면 root 권한으로 생성된 파일이나 디렉토리에 대해서는 읽기만을 할 수 있도록 SecurityContext에서 readOnlyRootFilesystem 를 true로 설정한다.

  • 마지막으로 필요한 경우가 아니라면 호스트 커널에 대한 접근을 막기 위해서 securityContext에서 privileged를 false로 설정한다.

PodSecurityPolicy를 이용한 Pod Security Context 통제

SecurityContext를 위와 같이 설정하도록 권고하지만, 이를 빼먹을 수 있기 때문에,  PodSecurityPolicy (PSP)를 정의하여, Security context를 강제할 필요가 있다.

Network Policy를 이용한 트래픽 통제

마지막으로 Network policy를 정의해서, Pod로의 네트워크 접근을 통제하여 불필요한 접근을 막는다. 예를 들어 MySQL DB서버로의 접근은 label이 app=apiserver인 서버들만 3306으로 inbound 트래픽만 들어올 수 있도록 통제하는 등의 예를 들 수 있다.



ESP01 (ESP8266)을 이용한 HTTP 통신


조대협 (http://bcho.tistory.com)


하드웨어 시리얼과 소프트웨어 시리얼

앞의 글에서 ESP01을 연결해봤는데, ESP01 연결시에 포트를 2,3번 포트를 사용하고, 코드는 SoftSerial 라이브러리를 이용하였다. 아두이노 우노의 0,1 번포트는 시리얼 통신을 위한 RX,TX 포트이다. 이를 Hardware Serial 이라고 한다. 그러면 하드웨어 시리얼 포트를 사용하지 않고 2,3번 포트를 사용한 후에 소프트웨어 시리얼 처리를 한 이유는 무엇을까?


하드웨어 시리얼 포트는 PC와 연결되어 있을때 PC와 통신을 목적으로 사용된다. 그래서 하드웨어 시리얼을 사용하지 않은것인데, ESP8266 관련 라이브러리들을 살펴보니, 대부분 하드웨어 시리얼을 사용하는 것으로 보인다. 그러면 이 문제를 어떻게 해결할것일까?


아두이오 우노 기판을 보면 TX와 RX라고 써있는 LED 가 있는데, 하드웨어 시리얼 통신을 할때만 깜빡 거린다.




PC에 연결이 되어 있을 때, AT 명령을 실행할때는 이 LED가 빛나지 않고, 코드를 업로드 할때만 빛이 난다. 즉 코드 업로드 시에만 하드웨어 시리얼을 PC가 사용한다는 것이기 때문에, 코드를 업로드한후에 ESP01 보드를 TX,RX 단자에 연결하면 하드웨어 시리얼을 사용할 수 있다.

아두이노를 이용한 HTTP 통신

아두이노에 ESP01 모듈을 연결했으면, HTTP 통신을 해보도록 한다. ESP01 (ESP8266 계열)은 TCP/UDP 스택이 이미 들어가 있기 때문에, TCP 통신은 가능하다. HTTP 통신을 하려면 TCP 프로토콜을 이용하여 HTTP 메세지를 보내주면 되는데, AT 명령어를 사용하면 된다.

AT 명령어 레퍼런스는 https://www.electrodragon.com/w/ESP8266_AT-Command_firmware 를 참고하기 바란다. AT명령을 이용하여 WIFI 네트워크에 연결하는 방법은 http://bcho.tistory.com/1283 에 설명되어 있다. WIFI 네트워크에 연결되어 있다고 가정하고 AT명령을 이용해서 HTTP 명령을 보내는 방법을 보자


HTTP  서버 연결

HTTP 요청을 보내기 위해서 먼저 웹서버에 TCP 커넥션을 연결해야 한다. TCP 커넥션 연결 명령어는 AT+CIPSTART로 다음과 같다.


AT+CIPSTART={TCP 연결 번호},”TCP”,”웹서버IP”,{포트번호}


이 명령은 해당 웹서버 IP의 포트로 연결을 하고 연결 번호(이름)를  “0”으로 지정한것이다.

210.118.92.89 서버의 80 포트로 연결하려면 Serial 콘솔에서 AT+CIPSTART=0,”TCP”,”210.118.92.89”,80 명령어를 실행하면 된다. 이 연결의 연결 번호는 0 번이 된다.

명령어 전달

서버로 연결이 되었으면, HTTP 명령어를 보내야 하는데, 명령어 전달은 AT+CIPSEND 명령어를 사용하면 된다. 명령어의 형식은 다음과 같다.


AT+CPISEND={TCP 연결번호},{보내고자 하는 메세지 길이}


예를 들어 “GET /index.html” 명령을 0번 TCP 연결로 보내고자 하면, 메세지의 길이가 15자이기 때문에,

AT+CPISEND=0,15 로 실행하고, 그 다음에

> 가 나오면 GET /index.html 을 전송하면 된다.

예제

실제 개발에서는 콘솔에서 AT 명령을 직접 입력해서 사용하는 것이 아니기 때문에, 이를 코드화 해야 하는데, 아래는 코드화 한 예제이다. (실제 개발에서는 사용하지 않을것이기 때문에 테스트는 하지 않았다)

#include <SoftwareSerial.h>


SoftwareSerial esp(2,3); //TX,RX

String SSID="{Wifi SSID}";

String PASSWORD="{Wifi password}";


void connectWifi(){

 String cmd = "AT+CWMODE=1";

 esp.println(cmd);

 cmd ="AT+CWJAP=\""+SSID+"\",\""+PASSWORD+"\"";

 esp.println(cmd);

 delay(1000);

 if(esp.find("OK")){

   Serial.println("Wifi connected");

 }else{

   Serial.println("Cannot connect to Wifi"+esp);

 }

}


void httpGet(String server,String uri){

 String connect_server_cmd = "AI+CIPSTART=4,\"TCP\",\""+server+"\",80";

 esp.println(connect_server_cmd);

 String httpCmd = "GET "+uri;

 String cmd = "AT+CIPSEND=4,"+httpCmd.length();

 esp.println(cmd);

 esp.println(httpCmd);


}

void setup() {

 // put your setup code here, to run once:

 esp.begin(9600);

 Serial.begin(9600);

 connectWifi();

 httpGet("210.192.111.122","/index.html");

}


void loop() {

 // put your main code here, to run repeatedly:


}


위의 붉은 색으로 표시된 부분을 보면 번호 4번으로 TCP연결을 열고, 4번 채널에 AT+CIPSEND 명령을 이용하여 GET /index.html 을 실행하였다.

SDK의 활용

HTTP 통신의 기본 원리를 이해하였으면, 이제 실제로 HTTP 호출을 해보자. AT 명령을 이용해도 되지만,  HTTP 명령어 종류가 많고, 연결, 메세지 전송/받기등 다양한 명령을 AT 명령으로 직접 코딩하기에는 코딩양이 많고 복잡해진다. 그래서 이런 명령을 잘 추상화하여 단순화 해놓은 SDK를 사용하는 것이 좋은데, 아두이노가 오픈 소스인 만큼, 오픈소스 기반의 SDK가 많다. 장점이기도 하지만 반대로 단점도 되는데, 아두이노나 ESP8266 펌웨어의 버전이 낮으면 동작하지 않는 경우도 있고, 또한 많은 라이브러리들이 아두이노 WIFI 실드를 기준으로 개발되었거나 또는 아두이노 → ESP8266으로 통신하는 용도가 아닌 ESP8266 기반의 아두이노 보드를 기준으로 개발된 라이브러리가 많다.

아두이노 라이브러리 추가하기

우리가 사용할 라이브러리는 WiFiESP라는 라이브러리 (https://github.com/bportaluri/WiFiEsp) 로 소프트웨어 시리얼과 하드웨어 시리얼 통신 양쪽을 모두 지원하며, HTTP 형태로 라이브러리가 잘 패키징 되어 있다. 또한 예제가 비교적 잘 정리되어 있어서 사용하기 좋다.

이런 오픈소스 라이브러리를 사용하려면 라이브러리를 설치해야 하는데, 설치 방법은 다음과 같다.

github에 배포된 코드의 경우, 해당 코드를 아래 그림과 같이 download 버튼을 이용하여 zip 파일로 다운로드 받는다.




다음 Sketch에서 Sketch > Include Library > Add .Zip Library 를 선택해서 앞에서 다운 받은 ZIP 파일을 선택하면 라이브러리로 등록되어 사용이 가능하다.




SDK를 이용하여 HTTP 호출


아래코드는 라이브러리를 추가한후에, 예제에 나온 코드를 그대로 사용한 예이다. 아두이노 2,3번 핀을 ESP01의 TX,RX 핀에 연결해서 소프트웨어 시리얼로 통신하였다. 그래서 코드 부분을 보면 SoftwareSerial Serial1(2,3)으로 소프트웨어 시리얼로 선언되어 있는 것을 확인할 수 있다.


#include "WiFiEsp.h"


// Emulate Serial1 on pins 6/7 if not present

#ifndef HAVE_HWSERIAL1

#endif

#include "SoftwareSerial.h"

SoftwareSerial Serial1(2, 3); // RX, TX


char ssid[] = "{WIFI SSID}";            // your network SSID (name)

char pass[] = "{WIFI Password}";        // your network password

int status = WL_IDLE_STATUS;     // the Wifi radio's status


char server[] = "arduino.cc";


// Initialize the Ethernet client object

WiFiEspClient client;


void setup()

{

 // initialize serial for debugging

 Serial.begin(9600);

 // initialize serial for ESP module

 Serial1.begin(9600);

 // initialize ESP module

 WiFi.init(&Serial1);


 // check for the presence of the shield

 if (WiFi.status() == WL_NO_SHIELD) {

   Serial.println("WiFi shield not present");

   // don't continue

   while (true);

 }


 // attempt to connect to WiFi network

 while ( status != WL_CONNECTED) {

   Serial.print("Attempting to connect to WPA SSID: ");

   Serial.println(ssid);

   // Connect to WPA/WPA2 network

   status = WiFi.begin(ssid, pass);

 }


 // you're connected now, so print out the data

 Serial.println("You're connected to the network");



 printWifiStatus();


 Serial.println();

 Serial.println("Starting connection to server...");

 // if you get a connection, report back via serial

 if (client.connect(server, 80)) {

   Serial.println("Connected to server");

   // Make a HTTP request

   client.println("GET /asciilogo.txt HTTP/1.1");

   client.println("Host: arduino.cc");

   client.println("Connection: close");

   client.println();

 }

}


void loop()

{

 // if there are incoming bytes available

 // from the server, read them and print them

 while (client.available()) {

   char c = client.read();

   Serial.write(c);

 }


 // if the server's disconnected, stop the client

 if (!client.connected()) {

   Serial.println();

   Serial.println("Disconnecting from server...");

   client.stop();


   // do nothing forevermore

   while (true);

 }

}



void printWifiStatus()

{

 // print the SSID of the network you're attached to

 Serial.print("SSID: ");

 Serial.println(WiFi.SSID());


 // print your WiFi shield's IP address

 IPAddress ip = WiFi.localIP();

 Serial.print("IP Address: ");

 Serial.println(ip);


 // print the received signal strength

 long rssi = WiFi.RSSI();

 Serial.print("Signal strength (RSSI):");

 Serial.print(rssi);

 Serial.println(" dBm");

}


접속하고자하는 서버의 주소는

char server[] = "arduino.cc";

에 arduino.cc 로 정의되어 있고


   client.println("GET /asciilogo.txt HTTP/1.1");

   client.println("Host: arduino.cc");

   client.println("Connection: close");

   client.println();


명령어를 이용해서 arduino.cc/asciilogo.txt 파일을 HTTP GET으로 읽어오게 되어있다.

읽어온 응답값을

 while (client.available()) {

   char c = client.read();

   Serial.write(c);

 }


코드를 이용해서 client.read를 통해서 한글자씩 읽어온후 화면에 출력하기 위해서 Seirial.write(c)를 이용하여 한글자씩 콘솔에 출력하였다.

실행 결과는 다음과 같다.



결론

테스트를 하면서 가장 어려웠던 점이 아두이노 우노에서 ESP01 로 소프트웨어 시리얼 통신을 하는 경우 HTTP나 WIFI SDK를 찾기가 어려웠다. 대부분 ESP8266을 MCU로 하는 보드 (예를 들어 nodeMCU, ESP12,Wemo D1/D1 mini)를 베이스로 하는 경우가 많았는데, 그도 그럴것이 개발이나 테스트 용도가 아니라 실제 디바이스로 만들어서 사용하려면 우노 + ESP01 조합은 크기도 크고 연결도 복잡해서 효용성이 없다. 네트워크 통신을 하는 시나리오등은 IOT와 같이 센서 데이타를 얻어서 서버에 전송하는 케이스이기 때문에,  하나의 소형 디바이스로 처리가 가능하다면 하나의 디바이스를 사용하는 것이 훨씬 효율적이다. (가격이나 배터리 용량면등).

다음 글에서는 실제로 센서에서 데이타를 읽어서 HTTP를 이용해서 서버에 전송하는 부분을 고민해보도록 하겠다.

참고자료




쿠버네티스 #9

Health Check


조대협 (http://bcho.tistory.com)


쿠버네티스는 각 컨테이너의 상태를 주기적으로 체크해서, 문제가 있는 컨테이너를 자동으로 재시작하거나 또는 문제가 있는 컨테이너(Pod를) 서비스에서 제외할 수 있다. 이러한 기능을 헬쓰 체크라고 하는데, 크게 두가지 방법이 있다.

컨테이너가 살아 있는지 아닌지를 체크하는 방법이 Liveness probe 그리고 컨테이너가 서비스가 가능한 상태인지를 체크하는 방법을 Readiness probe 라고 한다.


Probe types

Liveness probe와 readiness probe는 컨테이너가 정상적인지 아닌지를 체크하는 방법으로 다음과 같이 3가지 방식을 제공한다.

  • Command probe

  • HTTP probe

  • TCP probe


그럼 각각에 대해서 살펴보자

Command probe

Command probe는 컨테이너의 상태 체크를 쉘 명령을 수행하고 나서, 그 결과를 가지고 컨테이너의 정상여부를 체크한다. 쉘 명령어를 수행한 후, 결과값이 0 이면 성공, 0이 아니면 실패로 간주한다.

아래는 command probe 를 사용한 예이다.

apiVersion: v1

kind: Pod

metadata:

 name: liveness-pod

spec:

 containers:

 - name: liveness

   image: gcr.io/terrycho-sandbox/liveness:v1

   imagePullPolicy: Always

   ports:

   - containerPort: 8080

   livenessProbe:

     exec:

       command:

       - cat

       - /tmp/healthy


Readiness probe 또는 liveness probe 부분에 exec: 으로 정의하고, command: 아래에 실행하고자 하는 쉘 명령어에 대한 인자를 기술한다.

이 쉘명령이 성공적으로 실행되서 0을 리턴하면, probe를 정상으로 판단한다.


HTTP probe

가장 많이 사용하는 probe 방식으로 HTTP GET을 이용하여, 컨테이너의 상태를 체크한다.

지정된 URL로 HTTP GET 요청을 보내서 리턴되는 HTTP 응답 코드가 200~300 사이면 probe를 정상으로 판단하고, 그 이외의 값일 경우에는 비정상으로 판단한다.

아래는 HTTP probe를 이용한 readiness probe를 정의한 예제이다.


metadata:

 name: readiness-rc

spec:

 replicas: 2

 selector:

   app: readiness

 template:

   metadata:

     name: readiness-pod

     labels:

       app: readiness

   spec:

     containers:

     - name: readiness

       image: gcr.io/terrycho-sandbox/readiness:v1

       imagePullPolicy: Always

       ports:

       - containerPort: 8080

       readinessProbe:

         httpGet:

           path: /readiness

           port: 8080


liveness 또는 readinessProbe  항목 아래에 httpGet이라는 이름으로 정의하고, path에  HTTP GET을 보낼 URL을 그리고, port에는 HTTP GET을 보낼 port 를 지정한다.

일반적인 HTTP 서비스를 보내는 port와 HTTP readiness를 서비스 하는 포트를 분리할 수 있는데, HTTP GET 포트가 외부에 노출될 경우에는 DDos 공격등을 받을 수 있는 가능성이 있기 때문에, 필요하다면 서비스 포트와 probe 포트를 분리해서 구성할 수 있다.

TCP probe

마지막으로 TCP probe는 지정된 포트에 TCP 연결을 시도하여, 연결이 성공하면, 컨테이너가 정상인것으로 판단한다. 다음은 tcp probe를 적용한 liveness probe의 예제이다.


apiVersion: v1

kind: Pod

metadata:

 name: liveness-pod-tcp

spec:

 containers:

 - name: liveness

   image: gcr.io/terrycho-sandbox/liveness:v1

   imagePullPolicy: Always

   ports:

   - containerPort: 8080

   livenessProbe:

     tcpSocket:

       port: 8080

     initialDelaySeconds: 5

     periodSeconds: 5


Tcp probe는 간단하게, livenessProbe나 readinessProbe 아래 tcpSocket이라는 항목으로 정의하고 그 아래 port 항목에 tcp port를 지정하면 된다. 이 포트로 TCP 연결을 시도하고, 이 연결이 성공하면 컨테이너가 정상인것으로 실패하면 비정상으로 판단한다.


그러면 실제로 Liveness Probe와 Readiness Probe를 예제를 통해서 조금 더 상세하게 살펴보도록 하자.

Liveness Probe

Liveness probe는 컨테이너의 상태를 주기적으로 체크해서, 응답이 없으면 컨테이너를 자동으로 재시작해준다. 컨테이너가 정상적으로 기동중인지를 체크하는 기능이다.


Liveness probe는 Pod의 상태를 체크하다가, Pod의 상태가 비정상인 경우 kubelet을 통해서 재 시작한다.



이해를 돕기 위해서 예제를 하나 살펴보자.

node.js 애플리케이션을 기동하는 컨테이너를 만들어서 배포 하도록 한다. node.js는 앞에서 사용한 애플리케이션과 동일한 server.js  애플리케이션을 사용한다.

헬쓰 체크를 하는 방법은 여러가지가 있지만, 컨터이너에서 “cat /tmp/healthy” 명령어를 실행해서 성공하면 컨테이너를 정상으로 판단하고 실패하면 비정상으로 판단하도록 하겠다.

이를 위해서 컨테이너 생성시에 /tmp/ 디렉토리에 healthy 파일을 복사해 놓도록 한다.

heatlhy 파일의 내용은 아래와 같다.

i'm healthy


파일만 존재하면 되기 때문에 내용은 크게 중요하지 않다.

다음 Dockerfile을 다음과 같이 작성하자

FROM node:carbon

EXPOSE 8080

COPY server.js .

COPY healthy /tmp/

CMD node server.js > log.out


앞서 작성한 healthy 파일을 /tmp 디렉토리에 복사하였다.


이제 pod를 정의해보자 다음은 liveness-pod.yaml 파일이다.

여기에 cat /tmp/healthy 명령을 이용하여 컨테이너의 상태를 체크하도록 하였다.


apiVersion: v1

kind: Pod

metadata:

 name: liveness-pod

spec:

 containers:

 - name: liveness

   image: gcr.io/terrycho-sandbox/liveness:v1

   imagePullPolicy: Always

   ports:

   - containerPort: 8080

   livenessProbe:

     exec:

       command:

       - cat

       - /tmp/healthy

     initialDelaySeconds: 5

     periodSeconds: 5



컨테이너가 기동 된후 initialDelaySecond에 설정된 값 만큼 대기를 했다가 periodSecond 에 정해진 주기 단위로 컨테이너의 헬스 체크를 한다. initialDelaySecond를 주는 이유는, 컨테이너가 기동 되면서 애플리케이션이 기동될텐데, 설정 정보나 각종 초기화 작업이 필요하기 때문에, 컨테이너가 기동되자 마자 헬스 체크를 하게 되면, 서비스할 준비가 되지 않았기 때문에 헬스 체크에 실패할 수 있기 때문에, 준비 기간을 주는 것이다. 준비 시간이 끝나면, periodSecond에 정의된 주기에 따라 헬스 체크를 진행하게 된다.


헬스 체크 방식은 여러가지가 있는데, HTTP 를 이용하는 방식 TCP를 이용하는 방식 쉘 명령어를 이용하는 방식 3가지가 있다. 이 예제에서는 쉘 명령을 이용하는 방식을 사용하였다.

“cat /tmp/healty” 라는 명령을 사용하였고, 이 명령 실행이 성공하면 이 컨테이너를 정상이라고 판단하고, 만약 이 명령이 실패하면 컨테이너가 비정상이라고 판단한다.


앞서 작성한 Dockerfile을 이용해서 컨테이너를 생성한 후, 이 컨테이너를 리파지토리에 등록하자.

다음 앞에서 작성한 liveness-prod.yaml 파일을 이용하여 Pod를 생성해보자.




다음, 테스트를 위해서 /tmp/healthy 파일을 인위적으로 삭제해보자



파일을 삭제하면 위의 그림과 같이 cat /tmp/healthy 는 exit code 1 을 내면서 에러로 종료된다.

수초 후에, 해당 컨테이너가 재 시작되는데, kubectl get pod 명령을 이용하여 pod의 상태를 확인해보면 다음과 같다.


liveness-pod는 정상적으로 실행되고는 있지만, RESTARTS 항목을 보면 한번 리스타트가 된것을 볼 수 있다.

상세 정보를 보기 위해서 kubectl describe pod liveness-pod 명령을 실행해보면 다음과 같다.


위의 그림과 같이 중간에, “Killing container with id docker://liveness:Container failed liveness probe.. Container will be killed and recreated.” 메세지가 나오면서 liveness probe 체크가 실패하고, 컨테이너를 재 시작하는 것을 확인할 수 있다.

Readiness probe

컨테이너의 상태 체크중에 liveness의 경우에는 컨테이너가 비정상적으로 작동이 불가능한 경우도 있지만, Configuration을 로딩하거나, 많은 데이타를 로딩하거나, 외부 서비스를 호출하는 경우에는 일시적으로 서비스가 불가능한 상태가 될 수 있다. 이런 경우에는 컨테이너를 재시작한다 하더라도 정상적으로 서비스가 불가능할 수 있다. 이런 경우에는 컨테이너를 일시적으로 서비스가 불가능한 상태로 마킹해주면 되는데, 이러한 기능은 쿠버네티스의 서비스와 함께 사용하면 유용하게 이용할 수 있다.


예를 들어 쿠버네티스 서비스에서 아래와 같이 3개의 Pod를 로드밸런싱으로 서비스를 하고 있을때, Readiness probe 를 이용해서 서비스 가능 여부를 주기적으로 체크한다고 하자. 이 경우 하나의 Pod가 서비스가 불가능한 상태가 되었을때, 즉 Readiness Probe에 대해서 응답이 없거나 실패 응답을 보냈을때는 해당 Pod를 사용 불가능한 상태로 체크하고 서비스 목록에서 제외한다.



Liveness probe와 차이점은 Liveness probe는 컨테이너의 상태가 비정상이라고 판단하면, 해당 Pod를 재시작하는데 반해, Readiness probe는 컨테이너가 비정상일 경우에는 해당 Pod를 사용할 수 없음으로 표시하고, 서비스등에서 제외한다.


간단한 예제를 보자. 아래 server.js 코드는 /readiness 를 호출하면 파일 시스템내에  /tmp/healthy라는 파일이 있으면 HTTP 응답코드 200 정상을 리턴하고, 파일이 없으면 HTTP 응답코드 500 비정상을 리턴하는 코드이다.


server.js 파일

var os = require('os');

var fs = require('fs');


var http = require('http');

var handleRequest = function(request, response) {

 if(request.url == '/readiness') {

   if(fs.existsSync('/tmp/healthy')){

     // healthy

     response.writeHead(200);

     response.end("Im ready I'm  "+os.hostname() +" \n");

   }else{

     response.writeHead(500);

     response.end("Im not ready I'm  "+os.hostname() +" \n");

   }

 }else{

   response.writeHead(200);

   response.end("Hello World! I'm  "+os.hostname() +" \n");

 }


 //log

 console.log("["+

Date(Date.now()).toLocaleString()+

"] "+os.hostname());

}

var www = http.createServer(handleRequest);

www.listen(8080);


다음은 replication controller를 다음과 같이 정의한다.


readiness-rc.yaml 파일

apiVersion: v1

kind: ReplicationController

metadata:

 name: readiness-rc

spec:

 replicas: 2

 selector:

   app: readiness

 template:

   metadata:

     name: readiness-pod

     labels:

       app: readiness

   spec:

     containers:

     - name: readiness

       image: gcr.io/terrycho-sandbox/readiness:v1

       imagePullPolicy: Always

       ports:

       - containerPort: 8080

       readinessProbe:

         httpGet:

           path: /readiness

           port: 8080

         initialDelaySeconds: 5

         periodSeconds: 5


앞의 Liveness probe와 다르게,  이번에는 Command probe가 아니라 HTTP 로 체크를 하는 HTTP Probe를 적용해보자 HTTP Probe는 , HTTP GET으로 /readiness URL로 5초마다 호출을 해서 HTTP 응답 200을 받으면 해당 컨테이너를 정상으로 판단하고 200~300 범위를 벗어난 응답 코드를 받으면 비정상으로 판단하여, 서비스 불가능한 상태로 인식해서 쿠버네티스 서비스에서 제외한다.


Replication Controller 로 의해서 Pod들을 생성하였으면 이에 대한 로드 밸런서 역할을할 서비스를 배포한다.


readiness-svc.yaml 파일

apiVersion: v1

kind: Service

metadata:

 name: readiness-svc

spec:

 selector:

   app: readiness

 ports:

   - name: http

     port: 80

     protocol: TCP

     targetPort: 8080

 type: LoadBalancer


서비스가 기동되고 Pod들이 정상적으로 기동된 상태에서 kubectl get pod 명령을 이용해서 현재 Pod 리스트를 출력해보면 다음과 같다.


2개의 Pod가 기동중인것을 확인할 수 있다.


서비스가 기동중인 상태에서 인위적으로 하나의 컨테이너를 서비스 불가 상태로 만들어보자.

앞에서만든 server.js가, 컨테이너 내의 /tmp/healthy 파일의 존재 여부를 체크하기 때문에,  /tmp/healthy 파일을 삭제하면 된다.

아래와 같이

%kubectl exec  -it readiness-rc-5v64f -- rm /tmp/healthy

명령을 이용해서 readiness-rc-5v64f pod의 /tmp/healthy 파일을 삭제해보자

다음 kubectl describe pod readiness-rc-5v64f 명령을 이용해서 해당 Pod의 상태를 확인할 수 있는데, 아래 그림과 같이 HTTP probe가 500 상태 코드를 리턴받고 Readniess probe가 실패한것을 확인할 수 있다.


이 상태에서 kubectl get pod로 pod 목록을 확인해보면 다음과 같다.




Readiness probe가 실패한 readiness-rc-5v64f 의 상태가 Running이기는 하지만 Ready 상태가 0/1인것으로 해당 컨테이너가 준비 상태가 아님을 확인할 수 있다.

이 Pod들에 연결된 서비스를 여러번 호출해보면 다음과 같은 결과를 얻을 수 있다.



모든 호출이 readiness-rc-5v64f 로 가지않고, 하나 남은 정상적인 Pod인 readiness-rc-89d89 로만 가는 것을 확인할 수 있다.


다음글에서는 Deployment에 대해서 알아보도록 하겠다.



DBSCAN (밀도 기반 클러스터링)


조대협(http://bcho.tistory.com)

기본 개념

이번에는 클러스터링 알고리즘중 밀도 방식의 클러스터링을 사용하는 DBSCAN(Density-based spatial clustering of applications with noise) 에 대해서 알아보도록 한다.

앞에서 설명한 K Means나 Hierarchical 클러스터링의 경우 군집간의 거리를 이용하여 클러스터링을 하는 방법인데, 밀도 기반의 클러스터링은 점이 세밀하게 몰려 있어서 밀도가 높은 부분을 클러스터링 하는 방식이다.

쉽게 설명하면, 어느점을 기준으로 반경 x내에 점이 n개 이상 있으면 하나의 군집으로 인식하는 방식이다.


그러면 조금 더 구체적인 개념과 용어를 이해해보자

먼저 점 p가 있다고 할때, 점 p에서 부터 거리 e (epsilon)내에 점이 m(minPts) 개 있으면 하나의 군집으로 인식한다고 하자. 이 조건 즉 거리 e 내에 점 m개를 가지고 있는 점 p를 core point (중심점) 이라고 한다.

DBSCAN 알고리즘을 사용하려면 기준점 부터의 거리 epsilon값과, 이 반경내에 있는 점의 수 minPts를 인자로 전달해야 한다.


아래 그림에서 minPts = 4 라고 하면, 파란점 P를 중심으로 반경 epsilon 내에 점이 4개 이상 있으면 하나의 군집으로 판단할 수 있는데, 아래 그림은 점이 5개가 있기 때문에 하나의 군집으로 판단이 되고, P는 core point가 된다.



아래 그림에서 회색점 P2의 경우 점 P2를 기반으로 epsilon 반경내의 점이 3개 이기 때문에, minPts=4에 미치지 못하기 때문에, 군집의 중심이 되는 core point는 되지 못하지만, 앞의 점 P를 core point로 하는 군집에는 속하기 때문에 이를 boder point (경계점)이라고 한다.



아래 그림에서 P3는 epsilon 반경내에 점 4개를 가지고 있기 때문에 core point가 된다.



그런데 P3를 중심으로 하는 반경내에 다른 core point P가 포함이 되어 있는데, 이 경우 core point P와  P3는 연결되어 있다고 하고 하나의 군집으로 묶이게 된다.


마지막으로 아래 그림의 P4는 어떤 점을 중심으로 하더라도 minPts=4를 만족하는 범위에 포함이 되지 않는다. 즉 어느 군집에도 속하지 않는 outlier가 되는데, 이를 noise point라고 한다.


이를 모두 정리해보면 다음과 같은 그림이 나온다.


정리해서 이야기 하면, 점을 중심으로 epsilon 반경내에 minPts 이상수의 점이 있으면 그 점을 중심으로 군집이 되고 그 점을 core point라고 한다. Core point 가 서로 다른 core point의 군집의 일부가 되면 그 군집을 서로 연결되어 있다고 하고 하나의 군집으로 연결을 한다.

군집에는 속하지만, 스스로 core point가 안되는 점을 border point라고 하고, 주로 클러스터의 외곽을 이루는 점이 된다.

그리고 어느 클러스터에도 속하지 않는 점은 Noise point가 된다.

장점

DBSCAN 알고리즘의 장점은

  • K Means와 같이 클러스터의 수를 정하지 않아도 되며,

  • 클러스터의 밀도에 따라서 클러스터를 서로 연결하기 때문에 기하학적인 모양을 갖는 군집도 잘 찾을 수 있으며


    기하학적인 구조를 군집화한 예 (출처 : https://en.wikipedia.org/wiki/DBSCAN )

  • Noise point를 통하여, outlier 검출이 가능하다.

예제 코드

코드의 내용은 앞과 거의 유사하다.


model = DBSCAN(eps=0.3,min_samples=6)


모델 부분만 DBSCAN으로 바꿔 주고, epsilon 값은 eps에 minPts값은 min_samples 인자로 넘겨주면 된다. 이 예제에서는 각각 0.3 과 6을 주었다.


전체 코드를 보면 다음과 같다.


import pandas as pd
iris = datasets.load_iris()

labels = pd.DataFrame(iris.target)
labels.columns=['labels']
data = pd.DataFrame(iris.data)
data.columns=['Sepal length','Sepal width','Petal length','Petal width']
data = pd.concat([data,labels],axis=1)

data.head()



IRIS 데이타를 DataFrame으로 로딩 한 다음, 학습에 사용할 피쳐를 다음과 같이 feature 변수에 저장한다.


feature = data[ ['Sepal length','Sepal width','Petal length','Petal width']]
feature.head()


다음은 모델을 선언하고, 데이타를 넣어서 학습을 시킨다.


from sklearn.cluster import DBSCAN
import matplotlib.pyplot  as plt
import seaborn as sns

# create model and prediction
model = DBSCAN(min_samples=6)
predict = pd.DataFrame(model.fit_predict(feature))
predict.columns=['predict']

# concatenate labels to df as a new column
r = pd.concat([feature,predict],axis=1)


다음은 모델을 선언하고, 데이타를 넣어서 학습을 시킨다.

학습이 끝난 결과를 다음과 같이 3차원 그래프로 시각화 해보자. 아래 시각화는 3차원인데, 학습은 4차원으로 하였다. 그래서 다소 오류가 있어 보일 수 있다. 다차원 데이타를 시각화 하기위해서는 PCA나 t-SNE와 같은 차원 감소 (dimensional reduction) 기법을 사용해야 하는데,  이는 다음 글에서 다루도록한다.


from mpl_toolkits.mplot3d import Axes3D
# scatter plot
fig = plt.figure( figsize=(6,6))
ax = Axes3D(fig, rect=[0, 0, .95, 1], elev=48, azim=134)
ax.scatter(r['Sepal length'],r['Sepal width'],r['Petal length'],c=r['predict'],alpha=0.5)
ax.set_xlabel('Sepal lenth')
ax.set_ylabel('Sepal width')
ax.set_zlabel('Petal length')
plt.show()







마지막으로 Cross tabulazation 을 이용하여 모델을 검증해보면 다음과 같은 결과를 얻을 수 있다.

ct = pd.crosstab(data['labels'],r['predict'])
print (ct)



이 코드에 대한 전체 내용은 https://github.com/bwcho75/dataanalyticsandML/blob/master/Clustering/5.%20DBSCANClustering-IRIS%204%20feature-Copy1.ipynb 에서 확인할 수 있다.



얼굴 인식 모델을 만들어보자

#3 - 학습된 모델로 예측하기


조대협 (http://bcho.tistory.com)


앞글에 걸쳐서 얼굴 인식을 위한 데이타를 수집 및 정재하고, 이를 기반으로 얼굴 인식 모델을 학습 시켰다.





이번글에서는 학습이 된 데이타를 가지고, 사진을 넣어서 실제로 인식하는 코드를 만들어보자

전체 소스 코드는 https://github.com/bwcho75/facerecognition/blob/master/2.%2BFace%2BRecognition%2BPrediction%2BTest.ipynb 와 같다.

모델 로딩 하기



모델 학습에 사용한 CNN 모델을 똑같이 정의한다. conv1(),conv2(),conv3(),conv4(),fc1(),fc2(), build_model() 등 학습에 사용된 CNN 네트워크를 똑같이 정의하면 된다.



다음으로 이 모델에 학습된 값들을 채워 넣어야 한다.

# build graph

images = tf.placeholder(tf.float32,[None,FLAGS.image_size,FLAGS.image_size,FLAGS.image_color])

keep_prob = tf.placeholder(tf.float32) # dropout ratio



예측에 사용할 image 를 넘길 인자를  images라는 플레이스홀더로 정의하고, dropout 비율을 정하는 keep_prob도 플레이스 홀더로 정의한다.



prediction = tf.nn.softmax(build_model(images,keep_prob))



그래프를 만드는데, build_model에 의해서 나온 예측 결과에 softmax 함수를 적용한다. 학습시에는 softmax 함수의 비용이 크기 때문에 적용하지 않았지만, 예측에서는 결과를 쉽게 알아보기 위해서  softmax 함수를 적용한다. Softmax 함수는 카테고리 별로 확률을 보여줄때 전체 값을 1.0으로 해서 보여주는것인데, 만약에 Jolie,Sulyun,Victora 3개의 카테코리가 있을때 각각의 확률이 70%,20%,10%이면 Softmax를 적용한 결과는 [0.7,0.2,0.1] 식으로 출력해준다.



sess = tf.InteractiveSession()

sess.run(tf.global_variables_initializer())



다음 텐서플로우 세션을 초기화 하고,



saver = tf.train.Saver()

saver.restore(sess, 'face_recog')



마지막으로 Saver의 restore 함수를 이용하여 ‘face_recog’라는 이름으로 저장된 학습 결과를 리스토어 한다. (앞의 예제에서, 학습이 완료된 모델을 ‘face_recog’라는 이름으로 저장하였다.)



예측하기

로딩 된 모델을 가지고 예측을 하는 방법은 다음과 같다. 이미지 파일을 읽은 후에, 구글 클라우드 VISION API를 이용하여, 얼굴의 위치를 추출한후, 얼굴 이미지만 크롭핑을 한후에, 크롭된 이미지를 텐서플로우 데이타형으로 바꾼후에, 앞서 로딩한 모델에 입력하여 예측된 결과를 받게 된다.



얼굴 영역 추출하기

먼저 vision API로 얼굴 영역을 추출하는 부분이다. 앞의 이미지 전처리에 사용된 부분과 다르지 않다.



import google.auth

import io

import os

from oauth2client.client import GoogleCredentials

from google.cloud import vision

from PIL import Image

from PIL import ImageDraw



FLAGS.image_size = 96



# set service account file into OS environment value

os.environ["GOOGLE_APPLICATION_CREDENTIALS"] = "/Users/terrycho/keys/terrycho-ml.json"



위와 같이 구글 클라우드 Vision API를 사용하기 위해서 억세스 토큰을 Service Account 파일로 다운 받아서 위와 같이 GOOGLE_APPLICATION_CREDENTIALS 환경 변수에 세팅 하였다.



visionClient = vision.Client()

print ('[INFO] processing %s'%(imagefile))



#detect face

image = visionClient.image(filename=imagefile)

faces = image.detect_faces()

face = faces[0]



다음 vision API 클라이언트를 생성한 후에, detect_faces() 를 이용하여 얼굴 정보를 추출해낸다.



print 'number of faces ',len(faces)



#get face location in the photo

left = face.fd_bounds.vertices[0].x_coordinate

top = face.fd_bounds.vertices[0].y_coordinate

right = face.fd_bounds.vertices[2].x_coordinate

bottom = face.fd_bounds.vertices[2].y_coordinate

rect = [left,top,right,bottom]



추출된 얼굴 정보에서 첫번째 얼굴의 위치 (상하좌우) 좌표를 리턴 받는다.

얼굴 영역을 크롭하기

앞에서 입력 받은 상하좌우 좌표를 이용하여, 이미지 파일을 열고,  크롭한다.



fd = io.open(imagefile,'rb')

image = Image.open(fd)



import matplotlib.pyplot as plt

# display original image

print "Original image"

plt.imshow(image)

plt.show()





# draw green box for face in the original image

print "Detect face boundary box "

draw = ImageDraw.Draw(image)

draw.rectangle(rect,fill=None,outline="green")



plt.imshow(image)

plt.show()



crop = image.crop(rect)

im = crop.resize((FLAGS.image_size,FLAGS.image_size),Image.ANTIALIAS)

plt.show()

im.save('cropped'+imagefile)



크롭된 이미지를 텐서플로우에서 읽는다.



print "Cropped image"

tfimage = tf.image.decode_jpeg(tf.read_file('cropped'+imagefile),channels=3)

tfimage_value = tfimage.eval()



크롭된 파일을 decode_jpeg() 메서드로 읽은 후에, 값을 tfimage.eval()로 읽어드린다.



tfimages = []

tfimages.append(tfimage_value)



앞에서 정의된 모델이 한개의 이미지를 인식하는게 아니라 여러개의 이미지 파일을 동시에 읽도록 되어 있기 때문에, tfimages라는 리스트를 만든 후, 인식할 이미지를 붙여서 전달한다.



plt.imshow(tfimage_value)

plt.show()

fd.close()



p_val = sess.run(prediction,feed_dict={images:tfimages,keep_prob:1.0})

name_labels = ['Jessica Alba','Angelina Jolie','Nicole Kidman','Sulhyun','Victoria Beckam']

i = 0

for p in p_val[0]:

   print('%s %f'% (name_labels[i],float(p)) )

   i = i + 1



tfimages 에 이미지를 넣어서 모델에 넣고 prediction 값을 리턴 받는다. dropout은 사용하지 않기 때문에, keep_prob을 1.0으로 한다.

나온 결과를 가지고 Jessica, Jolie,Nicole Kidman, Sulhyun, Victoria Beckam 일 확률을 각각 출력한다.


전체 코드는 https://github.com/bwcho75/facerecognition/blob/master/2.%2BFace%2BRecognition%2BPrediction%2BTest.ipynb


다음은 설현 사진을 가지고 예측을 한 결과 이다.




이 코드는 학습된 모델을 기반으로 얼굴을 인식이 가능하기는 하지만 실제 운영 환경에 적용하기에는 부족하다. 파이썬 모델 코드를 그대로 옮겼기 때문에, 성능도 상대적으로 떨어지고, 실제 운영에서는 모델을 업그레이드 배포 할 수 있고, 여러 서버를 이용하여 스케일링도 지원해야 한다.

그래서 텐서플로우에서는 Tensorflow Serving 이라는 예측 서비스 엔진을 제공하고 구글 클라우에서는 Tensorflow Serving의 매니지드 서비스인, CloudML 서비스를 제공한다.



앞의 두 글이 로컬 환경에서 학습과 예측을 진행했는데, 다음 글에서는 상용 서비스에 올릴 수 있는 수준으로 학습과 예측을 할 수 있는 방법에 대해서 알아보도록 하겠다.




텐서플로우 배치 처리


조대협 (http://bcho.tistory.com)


텐서플로우에서 파일에서 데이타를 읽은 후에, 배치처리로 placeholder에서 읽는  예제를 설명한다.

텐서의 shape 의 차원과 세션의 실행 시점등이 헷갈려서 시행착오가 많았기 때문에 글로 정리해놓는다.

큐와 파일처리에 대한 기본적인 내용은 아래글

  • http://bcho.tistory.com/1163

  • http://bcho.tistory.com/1165

를 참고하기 바란다.

데이타 포맷

읽어 드릴 데이타 포맷은 다음과 같다. 비행기 노선 정보에 대한 데이타로 “년도,항공사 코드, 편명"을 기록한 CSV 파일이다.

2014,VX,121

2014,WN,1873

2014,WN,2787

배치 처리 코드

이 데이타를 텐서 플로우에서 읽어서 배치로 place holder에 feeding 하는 코드 이다

먼저 read_data는 csv 파일에서 데이타를 읽어서 파싱을 한 후 각 컬럼을 year,flight,time 으로 리턴하는 함 수이다.

def read_data(file_name):

   try:

       csv_file = tf.train.string_input_producer([file_name],name='filename_queue')

       textReader = tf.TextLineReader()

       _,line = textReader.read(csv_file)

       year,flight,time = tf.decode_csv(line,record_defaults=[ [1900],[""],[0] ],field_delim=',')

   except:

       print "Unexpected error:",sys.exc_info()[0]

       exit()

   return year,flight,time


string_input_producer를 통해서 파일명들을 큐잉해서 하나씩 읽는데,여기서는 편의상 하나의 파일만 읽도록 하였는데, 여러개의 파일을 병렬로 처리하고자 한다면, [file_name]  부분에 리스트 형으로 여러개의 파일 목록을 지정해주면 된다.

다음 각 파일을 TextReader를 이용하여 라인 단위로 읽은 후 decode_csv를 이용하여, “,”로 분리된 컬럼을 각각  읽어서 year,flight,time 에 저장하여 리턴하였다.


다음 함수는 read_data_batch 라는 함수인데, 앞에서 정의한 read_data 함수를 호출하여, 읽어드린 year,flight,time 을 배치로 묶어서 리턴하는 함수 이다.


def read_data_batch(file_name,batch_size=10):

   year,flight,time = read_data(file_name)

   batch_year,batch_flight,batch_time = tf.train.batch([year,flight,time],batch_size=batch_size)



   return  batch_year,batch_flight,batch_time


tf.train.batch 함수가 배치로 묶어서 리턴을 하는 함수인데, batch로 묶고자 하는 tensor 들을 인자로 준 다음에, batch_size (한번에 묶어서 리턴하고자 하는 텐서들의 개수)를 정해주면 된다.


위의 예제에서는 batch_size를 10으로 해줬기 때문에, batch_year = [ 1900,1901….,1909]  와 같은 형태로 10개의 년도를 하나의 텐서에 묶어서 리턴해준다.

즉 입력 텐서의 shape이  [x,y,z] 일 경우 tf.train.batch를 통한 출력은 [batch_size,x,y,z] 가 된다.(이 부분이 핵심)


메인 코드

자 이제 메인 코드를 보자

def main():



   print 'start session'

   #coornator 위에 코드가 있어야 한다

   #데이타를 집어 넣기 전에 미리 그래프가 만들어져 있어야 함.

   batch_year,batch_flight,batch_time = read_data_batch(TRAINING_FILE)

   year = tf.placeholder(tf.int32,[None,])

   flight = tf.placeholder(tf.string,[None,])

   time = tf.placeholder(tf.int32,[None,])



   tt = time * 10


tt = time * 10 이라는 공식을 실행하기 위해서 time 이라는 값을 읽어서 피딩하는 예제인데 먼저 read_data_batch를 이용하여 데이타를 읽는 그래프를 생성한다. 이때 주의해야할점은 이 함수를 수행한다고 해서, 바로 데이타를 읽기 시작하는 것이 아니라, 데이타의 흐름을 정의하는 그래프만 생성된다는 것을 주의하자


다음으로는 year,flight,time placeholder를 정의한다.

year,flight,time 은 0 차원의 scalar 텐서이지만, 값이 연속적으로 들어오기 때문에, [None, ] 로 정의한다.

즉  year = [1900,1901,1902,1903,.....] 형태이기 때문에 1차원 Vector 형태의 shape으로 [None, ] 로 정의한다.

Placeholder 들에 대한 정의가 끝났으면, 세션을 정의하고 데이타를 읽어드리기 위한 Queue runner를 수행한다. 앞의 과정까지 텐서 그래프를 다 그렸고, 이 그래프 값을 부어넣기 위해서, Queue runner 를 수행한 것이다.


   with tf.Session() as sess:

       try:


           coord = tf.train.Coordinator()

           threads = tf.train.start_queue_runners(sess=sess, coord=coord)


Queue runner를 실행하였기 때문에 데이타가 데이타 큐로 들어가기 시작하고, 이 큐에 들어간 데이타를 읽어드리기 위해서, 세션을 실행한다.

               y_,f_,t_ = sess.run([batch_year,batch_flight,batch_time])

               print sess.run(tt,feed_dict={time:t_})

세션을 실행하면, batch_year,batch_flight,batch_time 값을 읽어서 y_,f_,t_ 변수에 각각 집어 넣은 다음에, t_ 값을 tt 공식의 time 변수에 feeding 하여, 값을 계산한다.


모든 작업이 끝났으면 아래와 같이 Queue runner를 정지 시킨다.

           coord.request_stop()

           coord.join(threads)


다음은 앞에서 설명한 전체 코드이다.


import tensorflow as tf

import numpy as np

import sys


TRAINING_FILE = '/Users/terrycho/dev/data/flight.csv'


## read training data and label

def read_data(file_name):

   try:

       csv_file = tf.train.string_input_producer([file_name],name='filename_queue')

       textReader = tf.TextLineReader()

       _,line = textReader.read(csv_file)

       year,flight,time = tf.decode_csv(line,record_defaults=[ [1900],[""],[0] ],field_delim=',')

   except:

       print "Unexpected error:",sys.exc_info()[0]

       exit()

   return year,flight,time


def read_data_batch(file_name,batch_size=10):

   year,flight,time = read_data(file_name)

   batch_year,batch_flight,batch_time = tf.train.batch([year,flight,time],batch_size=batch_size)



   return  batch_year,batch_flight,batch_time


def main():



   print 'start session'

   #coornator 위에 코드가 있어야 한다

   #데이타를 집어 넣기 전에 미리 그래프가 만들어져 있어야 함.

   batch_year,batch_flight,batch_time = read_data_batch(TRAINING_FILE)

   year = tf.placeholder(tf.int32,[None,])

   flight = tf.placeholder(tf.string,[None,])

   time = tf.placeholder(tf.int32,[None,])



   tt = time * 10


   with tf.Session() as sess:

       try:


           coord = tf.train.Coordinator()

           threads = tf.train.start_queue_runners(sess=sess, coord=coord)


           for i in range(10):

               y_,f_,t_ = sess.run([batch_year,batch_flight,batch_time])

               print sess.run(tt,feed_dict={time:t_})


           print 'stop batch'

           coord.request_stop()

           coord.join(threads)

       except:

           print "Unexpected error:", sys.exc_info()[0]


main()


다음은 실행결과이다.



딥러닝 - 컨볼루셔널 네트워크를 이용한 이미지 인식의 개념


조대협 (http://bcho.tistory.com)


이번 글에서는 딥러닝 중에서 이미지 인식에 많이 사용되는 컨볼루셔널 뉴럴 네트워크 (Convolutional neural network) 이하 CNN에 대해서 알아보도록 하자.


이 글을 읽기에 앞서서 머신러닝에 대한 기본 개념이 없는 경우는 다음 글들을 참고하기 바란다.



CNN은 전통적인 뉴럴 네트워크 앞에 여러 계층의 컨볼루셔널 계층을 붙인 모양이 되는데, 그 이유는 다음과 같다. CNN은 앞의 컨볼루셔널 계층을 통해서 입력 받은 이미지에 대한 특징(Feature)를 추출하게 되고, 이렇게 추출된 특징을 기반으로 기존의 뉴럴 네트워크를 이용하여 분류를 해내게 된다.




컨볼루셔널 레이어  (Convolutional Layer)

컨볼루셔널 레이어는 앞에서 설명 했듯이 입력 데이타로 부터 특징을 추출하는 역할을 한다.

컨볼루셔널 레이어는 특징을 추출하는 기능을 하는 필터(Filter)와, 이 필터의 값을 비선형 값으로 바꾸어 주는 액티베이션 함수(Activiation 함수)로 이루어진다.

그럼 각 부분의 개념과 원리에 대해서 살펴보도록 하자.


<그림 Filter와 Activation 함수로 이루어진 Convolutional 계층>

필터 (Filter)

필터 개념 이해

필터는 그 특징이 데이타에 있는지 없는지를 검출해주는 함수이다. 예를 들어 아래와 같이 곡선을 검출해주는 필터가 있다고 하자.



필터는 구현에서는 위의 그림 좌측 처럼 행렬로 정의가 된다.

입력 받은 이미지 역시 행렬로 변환이 되는데, 아래 그림을 보자.


쥐 그림에서 좌측 상단의 이미지 부분을 잘라내서 필터를 적용하는 결과이다.

잘라낸 이미지와, 필터를 곱하면

과 같이 결과 값이 매우 큰 값이 나온다.

만약에 아래 그림처럼 쥐 그림에서 곡선이 없는 부분에 같은 필터를 적용해보면


결과 값이 0에 수렴하게 나온다.


즉 필터는 입력받은 데이타에서 그 특성을 가지고 있으면 결과 값이 큰값이 나오고, 특성을 가지고 있지 않으면 결과 값이 0에 가까운 값이 나오게 되서 데이타가 그 특성을 가지고 있는지 없는지 여부를 알 수 있게 해준다.

다중 필터의 적용

입력값에는 여러가지 특징이 있기 때문에 하나의 필터가 아닌 여러개의 다중 필터를 같이 적용하게 된다.

다음과 같이 |,+,- 모양을 가지고 있는 데이타가 있다고 하자


각 데이타가 |와 - 의 패턴(특징을) 가지고 있는지를 파악하기 위해서 먼저 | (세로) 필터를 적용해보면 다음과 같은 결과가 나온다.


(맨앞의 상자는 필터이다.) 두번째 상자부터 원본 이미지에 세로선(|) 이 없는 경우 결과 이미지에 출력이 없고, 세로선이 있는 경우에는 결과 이미지에 세로 선이 있는 것을 확인할 수 있다.

마찬가지로 가로선(-) 특징이 있는지 가로 선을 추출하는 필터를 적용해보면 다음과 같은 결과를 얻을 수 있다.



이렇게 각기 다른 특징을 추출하는 필터를 조합하여 네트워크에 적용하면, 원본 데이타가 어떤 형태의 특징을 가지고 있는지 없는지를 판단해 낼 수 있다. 다음은 하나의 입력 데이타에 앞서 적용한 세로와 가로선에 대한 필터를 동시에 적용한 네트워크의 모양이다.



Stride

그러면 이 필터를 어떻게 원본 이미지에 적용할까? 큰 사진 전체에 하나의 큰 필터 하나만을 적용할까?

아래 그림을 보자, 5x5 원본 이미지가 있을때, 3x3인 필터를 좌측 상단에서 부터 왼쪽으로 한칸씩 그 다음 한줄을 내려서 또 왼쪽으로 한칸씩 적용해서 특징을 추출해낸다.

오른쪽 Convolved Feature 행렬이 바로 원본 이미지에 3x3 필터를 적용하여 얻어낸 결과 이다.



이렇게 필터를 적용 하는 간격 (여기서는 우측으로 한칸씩 그리고 아래로 한칸씩 적용하였다.) 값을 Stride라고 하고, 필터를 적용해서 얻어낸 결과를 Feature map 또는 activation map 이라고 한다.

Padding

앞에서 원본 데이타에 필터를 적용한 내용을 보면 필터를 적용한 후의 결과값은 필터 적용전 보다 작아졌다. 5x5 원본 이미지가 3x3의 1 stride 값을 가지고 적용되었을때, 결과 값은 3x3으로 크기가 작아졌다.

그런데, CNN 네트워크는 하나의 필터 레이어가 아니라 여러 단계에 걸쳐서 계속 필터를 연속적으로 적용하여 특징을 추출하는 것을 최적화 해나가는데, 필터 적용 후 결과 값이 작아지게 되면 처음에 비해서 특징이 많이 유실 될 수 가 있다. 필터를 거쳐감에 따라서 특징이 유실되는 것을 기대했다면 문제가 없겠지만, 아직까지 충분히 특징이 추출되기 전에, 결과 값이 작아지면 특징이 유실된다. 이를 방지 하기 위한 방법으로 padding 이라는 기법이 있는데, padding은 결과 값이 작아지는 것을 방지하기 위해서 입력값 주위로 0 값을 넣어서 입력 값의 크기를 인위적으로 키워서, 결과값이 작아지는 것을 방지 하는 기법이다.


다음 그림을 보자, 32x32x3 입력값이 있을때, 5x5x3 필터를 적용 시키면 결과값 (feature map)의 크기는 28x28x3 이 된다. 이렇게 사이즈가 작아지는 것을 원하지 않았다면 padding을 적용하는데, input 계층 주위로 0을 둘러 싸서, 결과 값이 작아지고 (피쳐가 소실 되는것)을 막는다

32x32x3 입력값 주위로 2 두깨로 0을 둘러싸주면 36x36x3 이 되고 5x5x3 필터 적용하더라도, 결과값 은 32x32x3으로 유지된다.


< 그림, 32x32x3 데이타에 폭이 2인 padding을 적용한 예 >


패딩은 결과 값을 작아지는 것을 막아서 특징이 유실되는 것을 막는 것 뿐 아니라, 오버피팅도 방지하게 되는데, 원본 데이타에 0 값을 넣어서 원래의 특징을 희석 시켜 버리고, 이것을 기반으로 머신러닝 모델이 트레이닝 값에만 정확하게 맞아 들어가는 오버피팅 현상을 방지한다.


오버 피팅에 대해서는 별도의 다른 글을 통해서 설명한다.

필터는 어떻게 만드는 것일까?

그렇다면 CNN에서 사용되는 이런 필터는 어떻게 만드는 것일까? CNN의 신박한 기능이 바로 여기에 있는데, 이 필터는 데이타를 넣고 학습을 시키면, 자동으로 학습 데이타에서 학습을 통해서 특징을 인식하고 필터를 만들어 낸다.

Activation function

필터들을 통해서 Feature map이 추출되었으면, 이 Feature map에 Activation function을 적용하게 된다.

Activation function의 개념을 설명하면, 위의 쥐 그림에서 곡선값의 특징이 들어가 있는지 안들어가 있는지의 필터를 통해서 추출한 값이 들어가 있는 예에서는 6000, 안 들어가 있는 예에서는 0 으로 나왔다.

이 값이 정량적인 값으로 나오기 때문에, 그 특징이 “있다 없다”의 비선형 값으로 바꿔 주는 과정이 필요한데, 이 것이 바로 Activation 함수이다.


예전에 로지스틱 회귀 ( http://bcho.tistory.com/1142 )에서 설명하였던 시그모이드(sigmoid) 함수가 이 Activation 함수에 해당한다.

간단하게 짚고 넘어가면, 결과 값을 참/거짓 으로 나타내는 것이 아니라, 참에 가까워면 0.5~1사이에서 1에 가까운 값을 거짓에 가까우면 0~0.5 사이의 값으로 리턴하는 것이다.

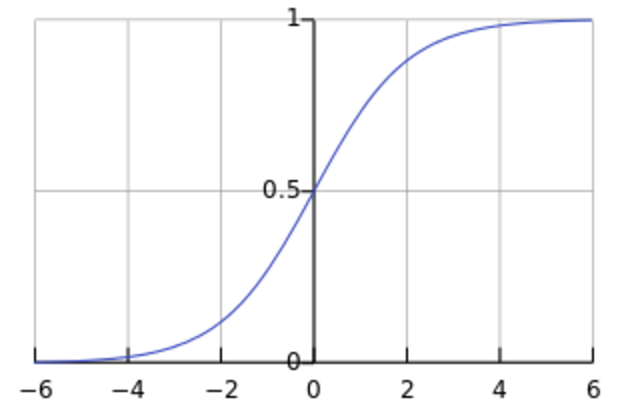

<그림. Sigmoid 함수>

뉴럴 네트워크나 CNN (CNN도 뉴럴 네트워크이다.) 이 Activation 함수로 이 sigmoid 함수는 잘 사용하지 않고, 아래 그림과 같은 ReLu 함수를 주요 사용한다.

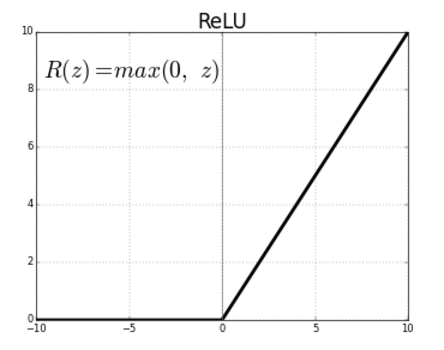

<그림. ReLu 함수>

이 함수를 이용하는 이유는 뉴럴 네트워크에서 신경망이 깊어질 수 록 학습이 어렵기 때문에, 전체 레이어를 한번 계산한 후, 그 계산 값을 재 활용하여 다시 계산하는 Back propagation이라는 방법을 사용하는데, sigmoid 함수를 activation 함수로 사용할 경우, 레이어가 깊어지면 이 Back propagation이 제대로 작동을 하지 않기 때문에,(값을 뒤에서 앞으로 전달할때 희석이 되는 현상. 이를 Gradient Vanishing 이라고 한다.) ReLu라는 함수를 사용한다.

풀링 (Sub sampling or Pooling)

이렇게 컨볼루셔날 레이어를 거쳐서 추출된 특징들은 필요에 따라서 서브 샘플링 (sub sampling)이라는 과정을 거친다.


컨볼루셔널 계층을 통해서 어느정도 특징이 추출 되었으면, 이 모든 특징을 가지고 판단을 할 필요가 없다.

쉽게 예를 들면, 우리가 고해상도 사진을 보고 물체를 판별할 수 있지만, 작은 사진을 가지고도 그 사진의 내용이 어떤 사진인지 판단할 수 있는 원리이다.


그래서, 추출된 Activation map을 인위로 줄이는 작업을 하는데, 이 작업을 sub sampling 도는 pooling 이라고 한다. Sub sampling은 여러가지 방법이 있는데, max pooling, average pooling, L2-norm pooling 등이 있고, 그중에서 max pooling 이라는 기법이 많이 사용된다.


Max pooling (맥스 풀링)

맥스 풀링은 Activation map을 MxN의 크기로 잘라낸 후, 그 안에서 가장 큰 값을 뽑아내는 방법이다.

아래 그림을 보면 4x4 Activation map에서 2x2 맥스 풀링 필터를 stride를 2로 하여 2칸씩 이동하면서 맥스 풀링을 한 예인데, 좌측 상단에서는 6이 가장 큰 값이기 때문에 6을 뽑아내고, 우측 상단에는 2,4,7,8 중 8 이 가장 크기 때문에 8을 뽑아 내었다.


맥스 풀링은 특징의 값이 큰 값이 다른 특징들을 대표한다는 개념을 기반으로 하고 있다.

(주의 풀링은 액티베이션 함수 마다 매번 적용하는 것이 아니라, 데이타의 크기를 줄이고 싶을때 선택적으로 사용하는 것이다.)


이런 sampling 을 통해서 얻을 수 있는 장점은 다음과 같다.

  • 전체 데이타의 사이즈가 줄어들기 때문에 연산에 들어가는 컴퓨팅 리소스가 적어지고

  • 데이타의 크기를 줄이면서 소실이 발생하기 때문에, 오버피팅을 방지할 수 있다.


컨볼루셔널 레이어

이렇게 컨볼루셔널 필터와 액티베이션 함수 (ReLU) 그리고 풀링 레이어를 반복적으로 조합하여 특징을 추출한다.

아래 그림을 보면 여러개의 컨볼루셔널 필터(CONV)와 액티베이션 함수 (RELU)와 풀링 (POOL) 사용된것을 볼 수 있다.


Fully connected Layer

컨볼루셔널 계층에서 특징이 추출이 되었으면 이 추출된 특징 값을 기존의 뉴럴 네트워크 (인공 신경 지능망)에 넣어서 분류를 한다.

그래서 CNN의 최종 네트워크 모양은 다음과 같이 된다.



<그림. CNN 네트워크의 모양>

Softmax 함수

Fully connected network (일반적인 뉴럴 네트워크)에 대해서는 이미 알고 있겠지만, 위의 그림에서 Softmax 함수가 가장 마지막에 표현되었기 때문에, 다시 한번 짚고 넘어가자.

Softmax도 앞에서 언급한 sigmoid나 ReLu와 같은 액티베이션 함수의 일종이다.


Sigmoid 함수가 이산 분류 (결과값에 따라 참 또는 거짓을 나타내는) 함수라면, Softmax 는 여러개의 분류를 가질 수 있는 함수이다. 아래 그림이 Softmax 함수의 그림이다.

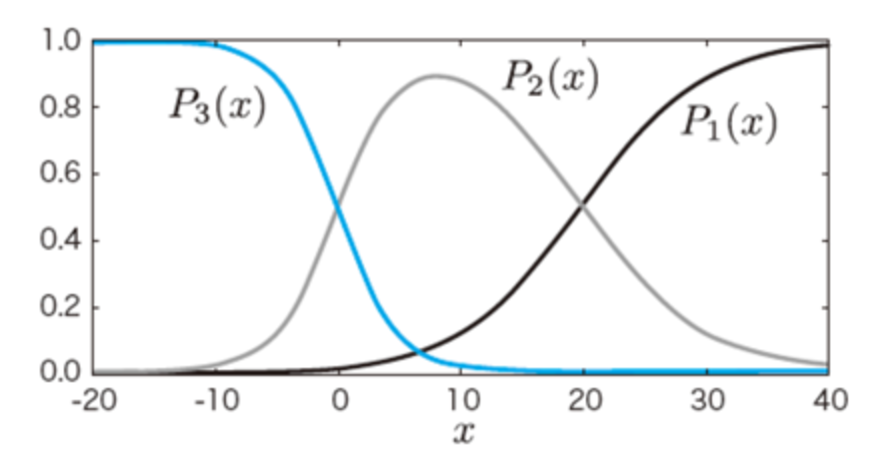

이것이 의미하는 바는 다음과 같다. P3(x)는 특징(feature) x에 대해서 P3일 확률, P1(x)는 특징 x 에 대해서 P1인 확률이다.

Pn 값은 항상 0~1.0의 범위를 가지며,  P1+P2+...+Pn = 1이 된다.


예를 들어서 사람을 넣었을때, 설현일 확률 0.9, 지현인 확율 0.1 식으로 표시가 되는 것이다.

Dropout 계층

위 CNN 그래프에서 특이한 점중 하나는 Fully connected 네트워크와 Softmax 함수 중간에 Dropout layer (드롭아웃) 라는 계층이 있는 것을 볼 수 있다.


드롭 아웃은 오버피팅(over-fit)을 막기 위한 방법으로 뉴럴 네트워크가 학습중일때, 랜덤하게 뉴런을 꺼서 학습을 방해함으로써, 학습이 학습용 데이타에 치우치는 현상을 막아준다.



<그림. 드롭 아웃을 적용한 네트워크 >

그림 출처 : https://leonardoaraujosantos.gitbooks.io/artificial-inteligence/content/dropout_layer.html


일반적으로 CNN에서는 이 드롭아웃 레이어를 Fully connected network 뒤에 놓지만, 상황에 따라서는 max pooling 계층 뒤에 놓기도 한다.


다음은 드롭아웃을 적용하고 학습시킨 모델과 드롭 아웃을 적용하지 않은 모델 사이의 예측 정확도를 비교한 결과 이다.



<그림. 드룹아웃을 적용한 경우와 적용하지 않고 학습한 경우, 에러율의 차이 >

이렇게 복잡한데 어떻게 구현을 하나요?

대략적인 개념은 이해를 했다. 그렇다면 구현을 어떻게 해야 할까? 앞에서 설명을 할때, softmax 나 뉴런에 대한 세부 알고리즘 ReLu 등과 같은 알고리즘에 대한 수학적인 공식을 설명하지 않았다. 그렇다면 이걸 하나하나 공부해야 할까?


아니다. 작년에 구글에서 머신러닝용 프로그래밍 프레임워크로 텐서 플로우라는 것을 발표했다.

이 텐서 플로우는 (http://www.tensorflow.org)는 이런 머신 러닝에 특화된 프레임웍으로, 머신러닝에 필요한 대부분의 함수들을 이미 구현하여 제공한다.

실제로 CNN을 구현한 코드를 보자. 이 코드는 홍콩 과학기술 대학교의 김성훈 교수님의 강의를 김성훈님이란 분이 텐서 플로우 코드로 구현하여 공유해놓은 코드중 CNN 구현 예제이다. https://github.com/FuZer/Study_TensorFlow/blob/master/08%20-%20CNN/CNN.py




첫번째 줄을 보면, tf.nn.conv2d 라는 함수를 사용하였는데, 이 함수는 컨볼루셔널 필터를 적용한 함수 이다. 처음 X는 입력값이며, 두번째 w 값은 필터 값을 각각 행렬로 정의 한다. 그 다음 strides 값을 정의해주고, 마지막으로 padding 인자를 통해서  padding 사이즈를 정한다.

컨볼루셔널 필터를 적용한 후 액티베이션 함수로 tf.nn.relu를 이용하여 ReLu 함수를 적용한 것을 볼 수 있다.

다음으로는 tf.nn.max_pool 함수를 이용하여, max pooling을 적용하고 마지막으로 tf.nn.dropout 함수를 이용하여 dropout을 적용하였다.


전문적인 수학 지식이 없이도, 이미 잘 추상화된 텐서플로우 함수를 이용하면, 기본적인 개념만 가지고도 머신러닝 알고리즘 구현이 가능하다.


텐서 플로우를 공부하는 방법은 여러가지가 있겠지만, 유투브에서 이찬우님이 강의 하고 계신 텐서 플로우 강의를 듣는 것을 추천한다. 한글이고 설명이 매우 쉽다. 그리고 매주 일요일에 생방송을 하는데, 궁금한것도 물어볼 수 있다.

https://www.youtube.com/channel/UCRyIQSBvSybbaNY_JCyg_vA


그리고 텐서플로우 사이트의 튜토리얼도 상당히 잘되어 있는데, https://www.tensorflow.org/versions/r0.12/tutorials/index.html 를 보면 되고 한글화도 잘 진행되고 있다. 한글화된 문서는 https://tensorflowkorea.gitbooks.io/tensorflow-kr/content/ 에서 찾을 수 있다.

구현은 할 수 있겠는데, 그러면 이 모델은 어떻게 만드나요?

그럼 텐서플로우를 이용하여 모델을 구현할 수 있다는 것은 알았는데, 그렇다면 모델은 어떻게 만들까? 정확도를 높이려면 수십 계층의 뉴럴 네트워크를 설계해야 하고, max pooling  함수의 위치와 padding등 여러가지를 고려해야 하는데, 과연 이게 가능할까?


물론 전문적인 지식을 가진 데이타 과학자라면 이런 모델을 직접 설계하고 구현하고 테스트 하는게 맞겠지만, 이런 모델들은 이미 다양한 모델이 만들어져서 공개 되어 있다.


그중에서 CNN 모델은 매년 이미지넷 (http://www.image-net.org/) 이라는데서 추최하는 ILSVRC (Large Scale Visual Recognition Competition) 이라는 대회에서, 주최측이 제시하는 그림을 누가 잘 인식하는지를 겨루는 대회이다.



<그림. 이미지넷 대회에 사용되는 이미지들 일부>


이 대회에서는 천만장의 이미지를 학습하여, 15만장의 이미지를 인식하는 정답률을 겨루게 된다. 매년 알고리즘이 향상되는데, 딥러닝이 주목 받은 계기가된 AlexNet은 12년도 우승으로, 8개의 계층으로 16.4%의 에러율을 내었고, 14년에는 19개 계층을 가진 VGG 알고리즘이 7.3%의 오차율을 기록하였고, 14년에는 구글넷이 22개의 레이어로 6.7%의 오차율을 기록하였다. 그리고 최근에는 마이크로소프트의 152개의 레이어로 ResNet이 3.57%의 오차율을 기록하였다. (참고로 인간의 평균 오류율은 5% 내외이다.)

현재는 ResNet을 가장 많이 참고해서 사용하고 있고, 쉽게 사용하려면 VGG 모델을 사용하고 있다.




결론

머신러닝과 딥러닝에 대해서 공부를 하면서 이게 더이상 수학자나 과학자만의 영역이 아니라 개발자도 들어갈 수 있는 영역이라는 것을 알 수 있었고, 많은 딥러닝과 머신러닝 강의가 복잡한 수학 공식으로 설명이 되지만, 이건 아무래도 설명하는 사람이 수학쪽에 배경을 두고 있기 때문 일것이고, 요즘은 텐서플로우 프레임웍을 사용하면 복잡한 수학적인 지식이 없이 기본적인 머신러닝에 대한 이해만을 가지고도 머신러닝 알고리즘을 개발 및 서비스에 적용이 가능한 시대가 되었다고 본다.


그림 출처 및 참고 문서



애자일 스크럼과 JIRA를 이용한 구현 방법


근래에 강의했던 스크럼 방법론과 JIRA를 통한 구현 방법에 대한 교육 자료 입니다.

상업적 용도가 아닌 사내 교육이나 스터디등으로 자유롭게 사용이 가능합니다.



대용량 시스템 아키텍쳐 설계에 대한 강의를 진행합니다.


조대협입니다.

잠깐의 휴식 시간에 짬을 내서, 패스트 캠퍼스에서 대용량 시스템 아키텍쳐 설계에 대한 강의를 합니다.

4/9~4/10일 양일간입니다.



패스트 캠퍼스를 통해서 아키텍쳐 설계 강의를 하게되었습니다
이번에는 실습을 통해 저와 같이 설계를 하는 과정도 같이 들어갑니다.

강의를 개설하게 된 이유는 종종 아키텍쳐에 대한 컨설팅이나 도움을 요청하시는 분들이 있어서 시스템들을 살펴보면, 기술적인 부분에 체계가 안잡혀 있는 것도 문제지만 아키텍쳐를 정의하고 설계하는 흐름에 대해서 이해가 부족한 경우를 많이 봐왔습니다. 짧은 시간이지만 많은 도움이 되려고 합니다.


홍보 때문에 인터뷰도 했어요. http://www.fastcampus.co.kr/dev_workshop_architect_blog_instructor_1/


모처럼 많은 신청 부탁합니다.


신청은

http://www.fastcampus.co.kr/dev_workshop_architect/




튜토리얼 포인트

자료 구조에 대한 설명과 코드들을 간략하게 잘 정리해 놓음

http://www.tutorialspoint.com/data_structures_algorithms/binary_search_tree.htm


코세라 프린스턴 알고리즘 강의

https://class.coursera.org/algs4partI-010


코세라 데이타 구조에 대한 강의 (그래프 구조에 대한 문제가 잘 정리되어 있음)

https://class.coursera.org/algs4partI-010


알고리즘에 대한 일반적인 설명 (Algorithm 4th edition)

http://algs4.cs.princeton.edu/


Octree와 QuadTree에 대한 설명 (게임에서의 응용)

http://www.gamedev.net/page/resources/_/technical/game-programming/introduction-to-octrees-r3529


대충보는 Storm #5-Apache Storm 병렬 분산 처리 이해하기

 조대협 (http://bcho.tistory.com)



Storm에 있는 Spout Bolt들은 여러개의 머신에서 어떻게 나눠서 처리될까? Storm 클러스터는 여러대의 분산된 서버에서 운용되기 때문에, 당연히 Spout Bolt도 나눠서 처리된다 그렇다면 이런 Storm의 병렬 처리 구조는 어떻게 되는 것일까?

이 글에서는 Spout Bolt를 병렬로 처리하는 Storm의 구조에 대해서 알아보도록 한다.

Storm의 병렬 처리를 이해하기 위한 개념

Storm의 병렬 처리를 이해하기 위해서는 몇가지 개념을 정리해야 한다. Node,Worker,Exectutor,Task 이 네 가지 개념을 이해해야 한다.


Node

Node는 물리적인 서버이다. Nimbus Supervisor 프로세스가 기동되는 물리적인 서버이다.

Nimbus는 전체 노드에 하나의 프로세스만 기동하며, Supervisor는 일반적으로 하나의 노드에 하나만 기동한다. 여러대를 기동시킬 수 도 있지만, Supervisor의 역할 자체가 해당 노드를 관리하는 역할이기 때문에 하나의 노드에 여러개의 Supervisor를 기동할 필요는 없다.


Worker

Worker Supervisor가 기동되어 있는 노드에서 기동되는 자바 프로세스로 실제로 Spout Bolt를 실행하는 역할을 한다.


Executor

Executor Worker내에서 수행되는 하나의 자바 쓰레드를 지칭한다.


Task

Task Bolt Spout의 객체를 지칭한다. Task Executor (쓰레드)에 의해서 수행된다.

이 개념을 다시 정리해보면 다음과 같은 그림이 된다.



<그림. Node,Worker,Executor,Task 의 개념>

각 슬레이브 노드에는 Supervisor 프로세스가 하나씩 떠있고, conf/storm.yaml에 정의된 설정에 따라서 worker 프로세스를 띄운다.supervisor.slots.ports에 각 Worker가 사용할 TCP 포트를 정해주면 된다. 아래는 5개의 Worker 프로세스를 사용하도록 한 설정이다.



<그림. Storm 설정에서 Supervisor 5개 띄우도록한 설정>



그리고 난후에, Topology를 생성할때, Topology에 상세 Worker,Executor,Task의 수를 정의한다. 앞에서 예제로 사용했던 HelloTopology 클래스 코드를 다시 살펴보자. 아래 코드는 Worker,Executor,Task등을 설정한 예이다.

package com.terry.storm.hellostorm;



import backtype.storm.Config;

import backtype.storm.StormSubmitter;

import backtype.storm.generated.AlreadyAliveException;

import backtype.storm.generated.InvalidTopologyException;

import backtype.storm.topology.TopologyBuilder;



public class HelloTopology {

        public static void main(String args[]){

               TopologyBuilder builder = new TopologyBuilder();

               builder.setSpout("HelloSpout", new HelloSpout(),2);

               builder.setBolt("HelloBolt", new HelloBolt(),2)

                       .setNumTasks(4)

                       .shuffleGrouping("HelloSpout");





               Config conf = new Config();

               conf.setNumWorkers(5);

               // Submit topology to cluster

               try{

                       StormSubmitter.submitTopology(args[0], conf, builder.createTopology());

               }catch(AlreadyAliveException ae){

                       System.out.println(ae);

               }catch(InvalidTopologyException ie){

                       System.out.println(ie);

               }



        }



}

<코드. Worker,Executor,Task 수를 설정한 HelloTopology 예제>

     Topology가 사용할 Worker 프로세스의 수 설정
Config
에서 setNumWorkers(5)를 이용해서 이 토폴로지에서 사용한 Worker 프로세스 수를 5개로 지정했다.

     Spout Executor(쓰레드 수) 설정
다음으로 setSpout에서 3번째 인자로 “2”라는 숫자를 넘겼는데, setSpout에 마지막 인자는 Executor의 수이다. 이를 Parallelism 힌트라고 하는데, Spout 컴포넌트가 수행될 쓰레드의 수이다. 여기서는 Spout Task (객체의 수)를 정의하지 않았는데, 정의하지 않은 경우 디폴트로 Executor의 수와 같이 설정된다.

     Bolt Executor(쓰레드 수)Task(객체)수 설정
Bolt
도 마찬가지로 setBolt 3번째 마지막 인자가 Parallelism 힌트인데, 역시 2개로 지정하였다. 여기서는 Task수를 별도로 지정하였는데, setTaskNum(4)을 이용해서 지정한다. 이렇게 설정하면 HelloBolt 객체는 총 4개가 생기고 2개의 Thread에서 번갈아 가면서 실행하게 된다.

자아 그러면 실제로 설정하는데로 동작하는 지 몇가지 확인을 해보자. 자바의 jps 명령을 이용하면 현재 동작중인 자바 프로세스 수를 볼 수 있다.



<그림 Worker 프로세스 수의 확인>

위의 테스트는 하나의 환경에서 nimbus,zookeeper,supervisor,worker를 모두 띄워놓은 형태인데,worker가 설정대로 5개의 프로세스가 떠있고, nimbus,supervisor가 떠 있는 것이 확인되고, QuorumPeerMainzookeeper 프로세스이다.

실제로 Executor가 지정한데로 Thread가 뜨는지 확인을 해보자. 여러개의 Worker 프로세스에 나눠서 뜨면 모니터링하기가 복잡하니 편의상 conf.setNumer(1)로 해서, 하나의 Worker 프로세스에서 모든 Executor가 뜨도록 Topology를 변경한후, Worker 프로세스의 쓰레드를 모니터링 하니 다음과 같은 결과를 얻었다.

코드상에서 HelloSpout에 대한 Parallelism 힌트를 2로 설정하고, HelloBolt에 대한 Parallelism 힌트도 2로 설정하였다.



<그림. Worker 프로세스의 쓰레드 덤프>

실제로 Worker 프로세스내의 쓰레드를 보면 HelloSpout용 쓰레드가 2, HelloBolt용 쓰레드가 2개가 기동됨을 확인할 수 있다.


리밸런싱

Storm 운영중에 노드를 추가 삭제 하거나 또는 성능 튜닝을 위해서 운영중인 환경에 Worker, Executor의 수를 재 조정이 가능하다. 이를 rebalance라고 하는데, 다음과 같은 명령어를 이용해서 가능하다.

% bin/storm rebalance [TopologyName] -n [NumberOfWorkers] -e [Spout]=[NumberOfExecutos] -e [Bolt1]=[NumberOfExecutos] [Bolt2]=[NumberOfExecutos]

미들웨어 엔지니어로써 본 Storm 튜닝

본인의 경우 경력이 톰캣이나 오라클社의 웹로직에 대해 장애진단과 성능 튜닝을 한 경력을 가지고 있어서 JVM이나 미들웨어 튜닝에 많은 관심을 가지고 있는데, 이 미들웨어 튜닝이라는 것이 대부분 JVM과 쓰레드 수등의 튜닝에 맞춰 있다보니, Storm의 병렬성 부분을 공부하다 보니, Executor Worker,Task의 수에 따라서 성능이 많이 차이가 나겠다는 생각이 든다.

특히나 하나의 토폴리지만 기동하는 것이 아니라, 여러개의 토폴로지를 하나의 클러스터에서 구동 할 경우 더 많은 변수가 작용할 수 있는데, 쓰레드란 것의 특성이 동시에 하나의 코어를 차지하고 돌기 때문에, 쓰레드수가 많다고 시스템의 성능이 좋아지지 않으며 반대로 적으면 성능을 극대화할 수 없기 때문에, 이 쓰레드의 수와 이 쓰레드에서 돌아가는 객체(Task)의 수에 따라서 성능 차이가 많이 날것으로 생각된다. 아마도 주요 튜닝 포인트가 되지 않을까 싶은데, 예전에는 보통 JVM당 적정 쓰레드 수는 50~100개 정도로 책정했는데 (톰캣과 같은 WAS 미들웨어 기준). 요즘은 코어수도 많아져서 조금 더 많은 쓰레드를 책정해도 되지 않을까 싶다. 쓰레드 수 뿐 아니라, 프로세스수도 영향을 미치는데, JVM 프로세스의 컨텐스트 스위칭은 쓰레드의 컨텐스트 스위칭보다 길기 때문에, 프로세스를 적게 띄우는 것이 좋을것으로 예상 되지만, JVM 프로세스는 메모리 GC에 의한 pausing 시간이 발생하기 때문에 이 GC 시간을 적절하게 나눠주기 위해서 적절 수 의 프로세스를 찾는 것도 숙제가 아닐까 싶다. 디폴트 worker의 옵션을 보니 768M의 힙 메모리를 가지고 기동하게 되어 있는데, 메모리를 많이 사용하는 연산는 다소 부족하지 않을까 하는 느낌이 든다.

Bolt가 데이타 베이스, 파일 또는 네트워크를 통해서 데이타를 주고 받는 연산을 얼마나 하느냐에 따라서도 CPU 사용률이 차이가 날것이기 때문에 (IO작업중에는 쓰레드가 idle 상태로 빠지고 CPU가 노는 상태가 되기 때문에) IO 작업이 많은 경우에는 쓰레드의 수를 늘리는 것이 어떨까 한다.

Bolt Spout와 같은 통신은 내부적으로 ZeroMQ를 사용하는 것으로 알고 있는데, 아직 내부 구조는 제대로 살펴보지는 않았지만, 같은 프로세스내에서는 네트워크 호출 없이 call-by-reference를 이용해서 통신 효율을 높이고, 통신이 잦은 컴포넌트는 같은 프로세스에 배치 하는 affinity와 같은 속성(?)이 있지 않을까 예측을 해본다.

결과적으로 튜닝 포인트는, Worker,Executor,Task 수의 적절한 산정과, 만약에 옵션이 있다면 리모트 호출을 줄이기 위한 Bolt Spout 컴포넌트의 배치 전략에 있지 않을까 한다.


다음 글에서는 이런 병렬 처리를 기반으로 각 컴포넌트간에 메세지를 보낼때, 여러 Task간에 어떻게 메세지를 라우팅을 하는지에 대한 정리한 그룹핑(Grouping)에 대한 개념에 대해서 알아보도록한다.


JCO 컨퍼런스 강의 프리뷰.

사는 이야기 | 2009.02.27 11:51 | Posted by 조대협
미국 출장과 호주 교육등이 얽혀서. 10회 JCO 컨퍼런스에 참가가 불확실했었습니다.
이래저래 정리가 되서 아마 내일에는 참석하지 않을까 싶습니다.
그래서 오늘 간략하게 어떤 강의가 좋을까? 마침 강의자료도 올라와 있길래.. 한번 쭈욱 내용 Preview했습니다.
PPT 글자가 깨진것도 있어서 모두 preview해보지는 못했고, 본것중에 관심이 가는 것은

2트랙의 2번째 시간 - 최지웅님의 Seam
설명잘하기로 유명한 놀새님의 강의입니다. 그간 J2EE 진영에 차세대 기술이 모호했는데, Seam은 매우 관심이 가는 기술중의 하나입니다.

3트랙의 3번째 시간 - 김승권님의 차세대 배치 시스템의 성공 전략 ★
PT 내용을 보면 아주 기대가 됩니다. 배치 업무가 항상 Enterprise system에서 concern이 되는데, PPT내용이 경험과 함께 Spring Batch기반의 구현 내용이 충실하게 설명되어 있는것 같습니다.

사실 JCO 컨퍼런스는 국내에서 가장 큰 개발자 행사중에 하나인데, 항상 그 Quality에 대해서 Concern이 많았습니다 초보 개발자들을 cover하는 것도 좋겠지만 실무에 도움이 되는 내용이 실무 경험을 중심으로 share되야 하지 않을까 싶습니다. 강의자료만 봐서는 이 정도 수준은 되야 JCO 의 강의 연단에 설 수 있지 않을까 싶습니다.

입니다.
그외에는 강의 자료가 제대로 올라오지 않아서 못봤는데

4트랙의 1번째 시간 - 심탁길님의 Head First Hadoop
Enterprise System에서 특히 국내에서는 Hardoop이 사용되는 경우가 드물긴 하지만, Cloud Computing이나 Grid의 Infra가 되는 기술이고 오픈 진영에서는 활발하게 사용되기 때문에, 꼭 들어놓는것이 어떤가 싶습니다.

1트랙의 4번째 시간 - 양정수님의 Android
금년은 Mobile platform 전쟁의 한해가 될것 같습니다. 강력한 플랫폼인 Android에 대해서도 관심을 갖는것이 좋겠습니다.

과 관심이 갑니다.



'사는 이야기' 카테고리의 다른 글

아... 대외 활동 좀 해야겠습니다.  (5) 2009.03.11
요즘 IT JOB 상황들...  (0) 2009.03.10
JCO 컨퍼런스 강의 프리뷰.  (2) 2009.02.27
엊그제 무슨일이 있었을까요?  (0) 2009.01.23
간만에 코딩..  (0) 2008.11.28
휴대용 유모차  (0) 2008.10.29
